故障现象：车辆无法启动
维修过程：此车由于

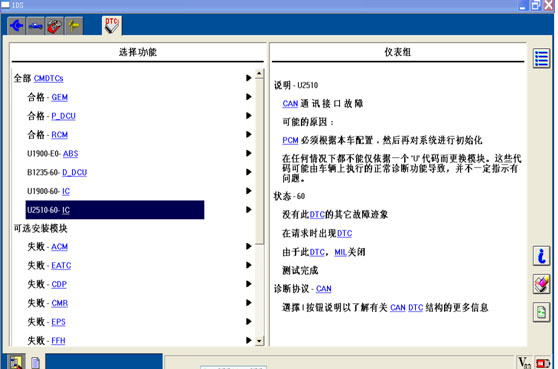

无法启动经过救援用拖车拖到店里，接车后启动车辆无任何反应，防盗PAST灯闪烁，连接IDS进行检测PCM无法连接，进行手动连接输入PCM撕片号进入得到的故障码如下

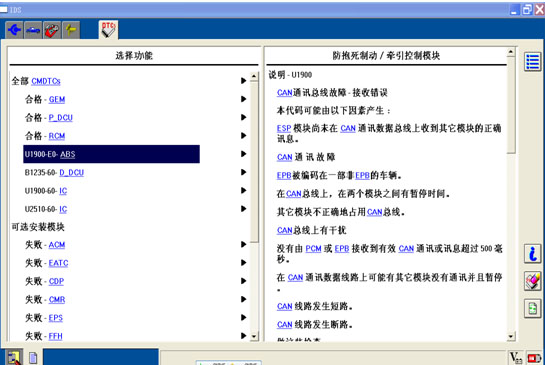

从上图分析发现中速网连接正常而高速网不正常，将电瓶断电用万用表测量DLC插头6脚和14脚阻值为无穷大，看来高速网络有断路的地方。
查询相关资料得知当CAN+／CAN-断路：断路对侧的模块之间无法进行通讯。断路同侧的模块之间可以进通讯，但是由于端接单电阻器的合成作用，降低了抗扰度。

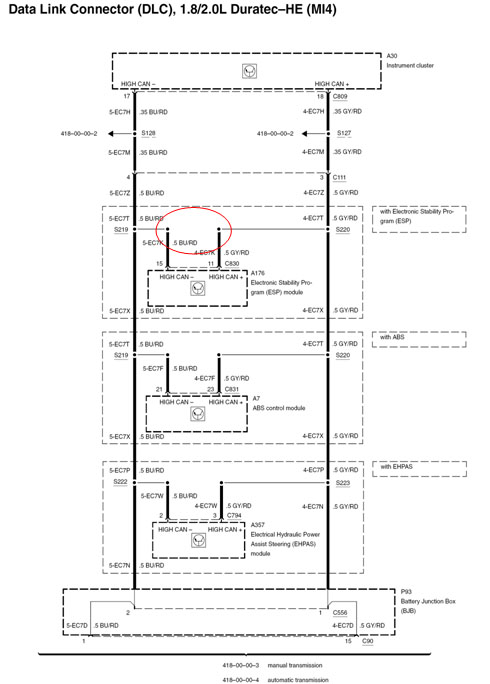

根据以上资料分析，由于高速网络所有模块都无法通讯，所以故障都出现在DLC与高速网第一个节点之间的线路上。查询相关网络图

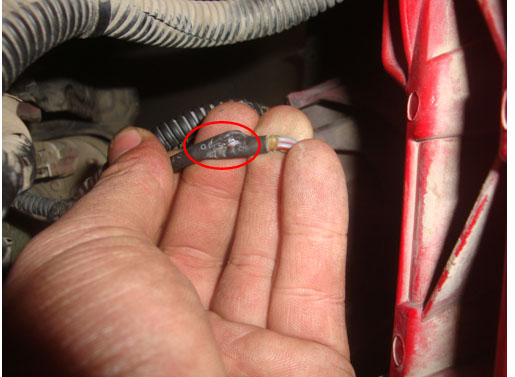

根据上图决定分段式检查，决定先检查DLC与EHPAS模块之间的高速网络线束，将右前大灯拆下发现转向助力泵上的灰红色的线束断开，如下图
通过上图分析此线为DLC到高速网第一个节点线束接头处，因为此处断路使整个高速网上的模块都失去通讯，将线束修复后故障排除。
