一台行驶里程约4.5万 km的东风日产天籁250XV轿车，车主反映该车在行驶中仪表灯突然熄灭，车速表、发动机转速表、燃油表失灵，并伴随加速无力、转向变沉的现象。车辆放置1 h后恢复正常，但行驶半小时后故障重现。

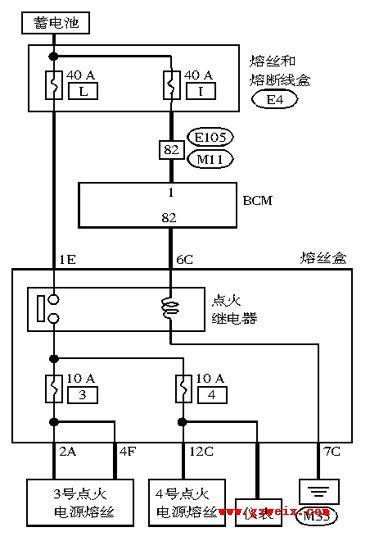

接车后维修师用专用故障诊断仪CONSULT-III检测，故障码为：U1001——CAN通信线路故障。因仪表及所有指示灯均不工作，所以先从仪表入手。仪表熔丝为4号熔丝，经检查该熔丝正常。打开点火开关，测量该熔丝电压为0 V。查阅电路图（图2）得知，4号熔丝的前端是点火继电器，点火继电器由车身控制单元BCM控制。测量点火继电器的控制端，即熔丝盒6C端子，电压为0 V。正因该处电压为0 V，所以继电器未工作。熔丝盒的6C端子与BCM的82端子相连，测量两端子之间的线路导通正常，因此是BCM没有输出点火继电器的控制信号，确定BCM失效。


在更换BCM，用CONSULT-III执行“写入配置”,对BCM进行初始化（NATS）。试车，仪表恢复正常，车辆加速、转向助力同时恢复正常，故障排除。几天后回访用户，故障未再出现。
