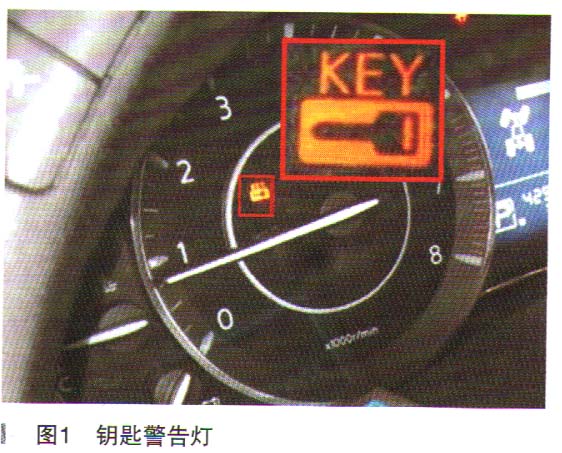

一辆行驶里程约5.2万km的2017年日产途乐。用户反映:该车按压启动按钮,启动机无反应,仪表上的灯可以点亮。维修人员确认故障,确如客户所述。发现黄色的钥匙灯常亮,如图1所示。点火开关关闭,开关车门,转向柱锁没有闭锁,方向盘可以转动。此车装有手机控车,但已拆除了,手机控车电脑如图2所示,手机控车安装人员进行钥匙匹配,但不成功。没有办法,请求我店协助。
故障诊断:连接诊断仪WT进行快速测试,在电源分配模块(IPDME/R)中有“B2108转向柱锁继电器ON”的故障码,车身控制模块(
BCM)冲没有故障码,如图3和图4所示。此故障码产生的条件为“IPDM E/R从
BCM接收到转向柱锁继电器OFF信号,IPDM E/R检测到转向柱锁继电器卡死在ON位置超过1s”。
根据故障码的内容,在

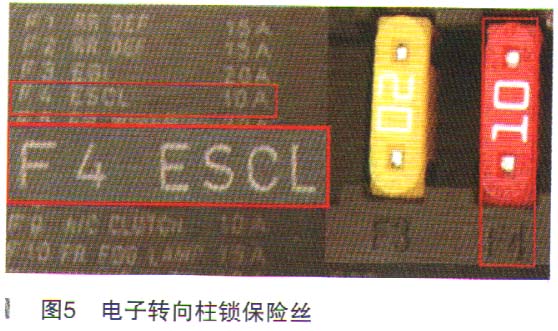

蓄电池后面的IPDM E/R上,寻找转向柱锁继电器(在IPDM E/R上没有继电器的标记只有保险丝的标记),在IPDME/R上找到了转向柱锁的保险丝“F4ESCL”,如图5所示。在保险丝的附近找到了一个继电器,如图6所示,认为是转向柱锁继电器,费了好大劲才拆下来。测量发现继电器线圈电阻为“0Ω,不正常,正常的电阻为120Ω。更换后,匹配了两把原车的钥匙,清除故障码,仪表上的钥匙警告灯也熄灭了,一切正常。检测仪测试,IPDM E/R和
BCM都没故障,有两把钥匙已匹配,如图7所示。
