一辆行驶里程约3100km、装配型号为VQ40DE的4.0 L发动机的2018年进口日产途乐四驱运动型多功能车。用户反映:该车仪表板中多个故障提示灯亮起。
检查分析:维修人员接车后检查车辆,仪表板中防抱死制动系统(
ABS)和电子稳定系统(ESP)指示灯亮起。连接诊断仪检测,
ABS系统中的故障码指向了四驱系统。而四驱系统的故障码包括:P1830—
ABS打开信号;P1826—机油温度传感器;P180F—电机系统;P1817一换挡执行器。
删除故障码试车,故障灯不再亮起,因用户急需用车,于是交付车辆,但是第2天故障就再次出现。再次连接诊断仪读取故障码,

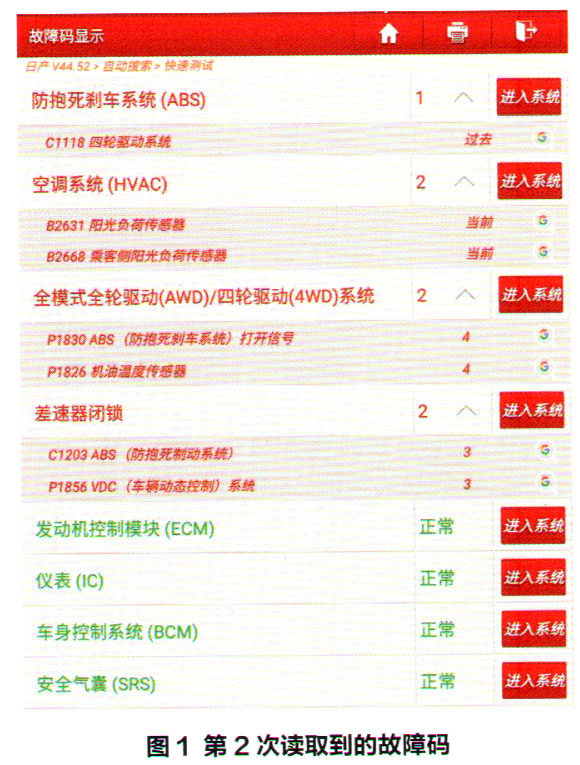

ABS系统故障码还是指向四驱系统。四轮驱动系统的故障码有P1830和P1826,而P180F和P1817则没有出现(图1)。
分析故障码P1830和P1826,前者使
ABS故障灯点亮报警,后者则将故障点指向了四驱系统的油温传感器。于是用诊断仪读取分动器油温传感器的数据,显示电压为2.50 V(图2),且不会变化。查阅相关资料(图3),检查油温传感器的电阻约为1.0 kid,在标准范围内。
测量油温传感器线束插接器2个端子间的电压,发现无电压。但是如果直接测量供电线与车身搭铁间的电压,可以测得2.52 V左右的正常供电电压(图4),这说明传感器的搭铁线存在断路。
拆下手套箱,拔出四驱系统控制单元的插接器,测量至分动器油温传感器供电线的电阻为0.4Ω,搭铁线的电阻则为无穷大。判断故障是由于分动器油温传感器搭铁线断路所致。
故障排除:找到分动器油温传感器搭铁线束受损的位置并修复。再次读取
数据流,油温传感器信号电压显示为1.25 V,并且数值会随着油温的升高而变化,删除故障码试车,故障彻底排除。
