一辆行驶里程约1.2km万，配置2.4L GDI发动机的2013款起亚索兰托轿车。用户反映：该车远光灯不亮，中控锁失效。

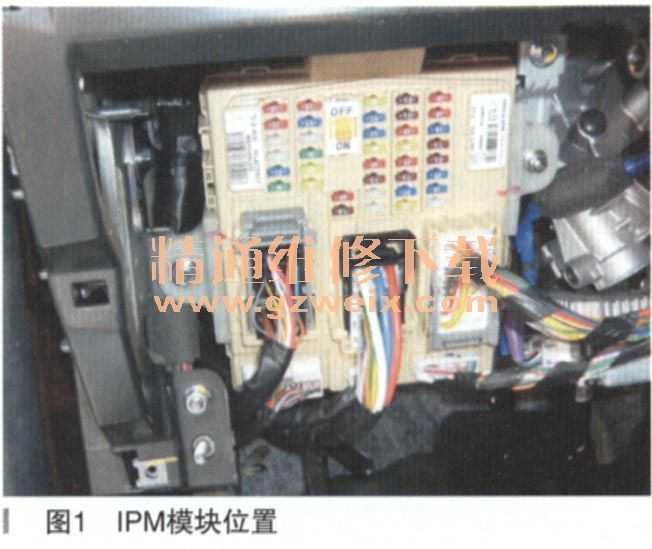

    接车后：维修人员对该车的故障进行核实检查，这时发现并不仅仅只是远光灯不亮，而且还包括前后驻车灯、转向信号灯、前雾灯、后雾灯这些外部灯光都不能够点亮，但是制动灯和倒车灯都能够正常点亮，近光灯也可以正常点亮。不仅是中控锁的闭锁和解锁功能失效，而且驻车警告系统的功能也失效。虽然在对车辆进行检查当中又发现了上述这么多的故障现象，但是这并不能证明这些系统都出了问题。通常这类故障现象的问题原因往往是发生在与这些系统都有关联的公共节点或是共用的控制单元本身故障。起亚索兰托车型的车身电器控制中枢就是IPM模块，这个模块其实就是车身控制模块BCM与智能保险盒SJB集成到一块的电器控制模块，这一代索兰托车型的IPM模块应用了更多的IPS智能电源开关向各种灯光及中控锁系统和驻车警告系统提供电源，这其中只有制动灯和倒车灯是由相应的开关独立控制，而IPM模块内的IPS智能电源开关出现故障时，IPM控制模块会进入一个失效保护模式，在失效保护模式下的外部灯光只有近光灯可以点亮。而车辆当前的状况恰恰是仅有制动灯、倒车灯和近光灯能够正常点亮。结合控制原理并根据当前的故障现象，我们初步判断该车的故障点很可能是来自于IPM模块本身。使用起亚汽车的专用诊断仪GDS对IPM模块进行诊断，诊断仪不能够与IPM模块进行通信。接下来维修人员根据电路图的指示对IPM模块的电源和搭铁的线路进行了检查（如图1所示），确认相关的线路都没有问题，最后根据车辆的VIN码订购正确配件编号的IPM模块，更换后故障排除。这里需要注意的是，如果是配置普通机械钥匙的索兰托车型，在更换IPM模块以后，需要对遥控器进行重新匹配。
