雷克萨斯GX460车
二次空气喷射系统故障的监测方法分为2种:一种是对
二次空气喷射系统相关电路的监测;另一种是对电动空气泵和2个空气开关阀实际工作状态的监测。

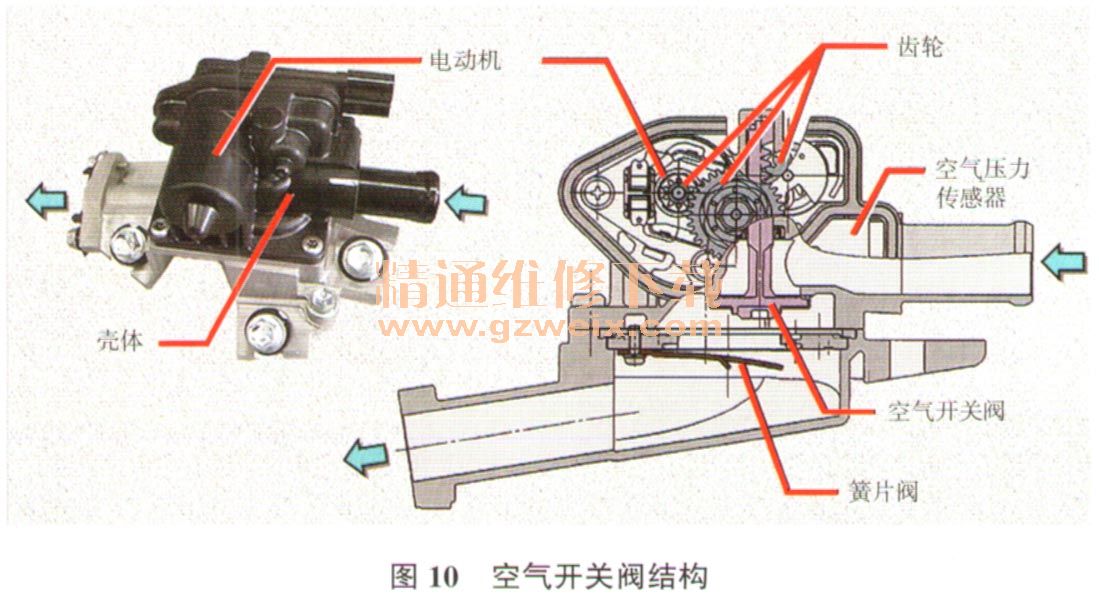

对电动空气泵和2个空气开关阀实际工作状态的监测主要是通过空气开关阀中的空气压力传感器(图10)来实现的,具体监测过程如下。
(1)当电动空气泵工作、2个空气开关阀关闭时,空气压力应稳定在一定数值(图11)。

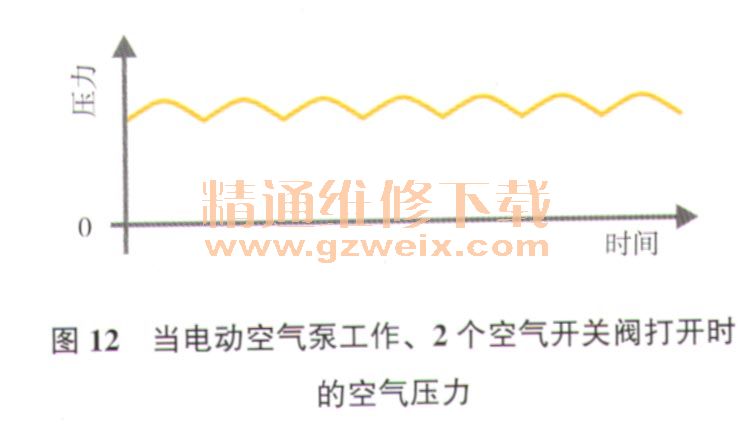

(2)当电动空气泵工作、2个空气开关阀打开时,空气压力应稍微下降并因排气脉冲而变得不稳定(图12) 。

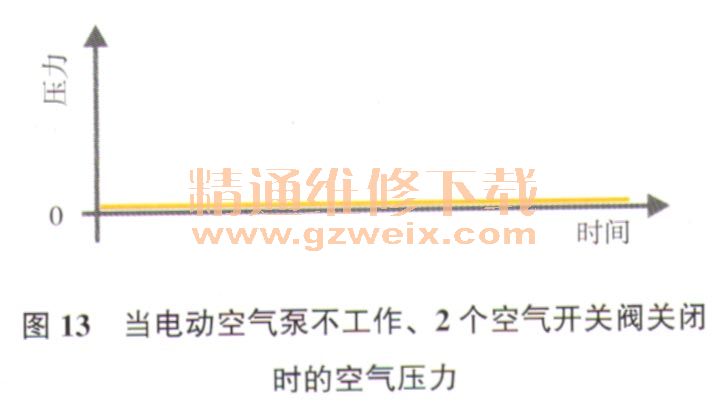

(3)当电动空气泵不工作、2个空气开关阀关闭时,空气压力应与大气压力一直且保持稳定(图13)。

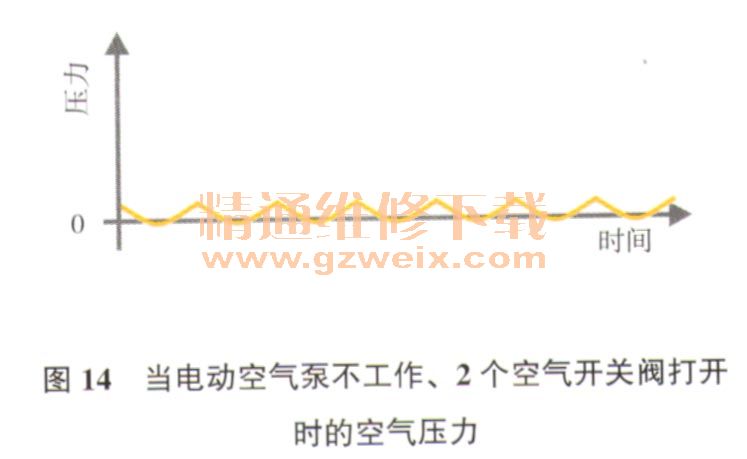

(4)当电动空气泵不工作、2个空气开关阀打开时,空气压力下降到大气压力以下并因排气脉冲而变得不稳定(图14)。
雷克萨斯GX460车
二次空气喷射系统故障代码见表1所列。
