友情链接：雷克萨斯RX270车背门控制系统的组成及工作原理

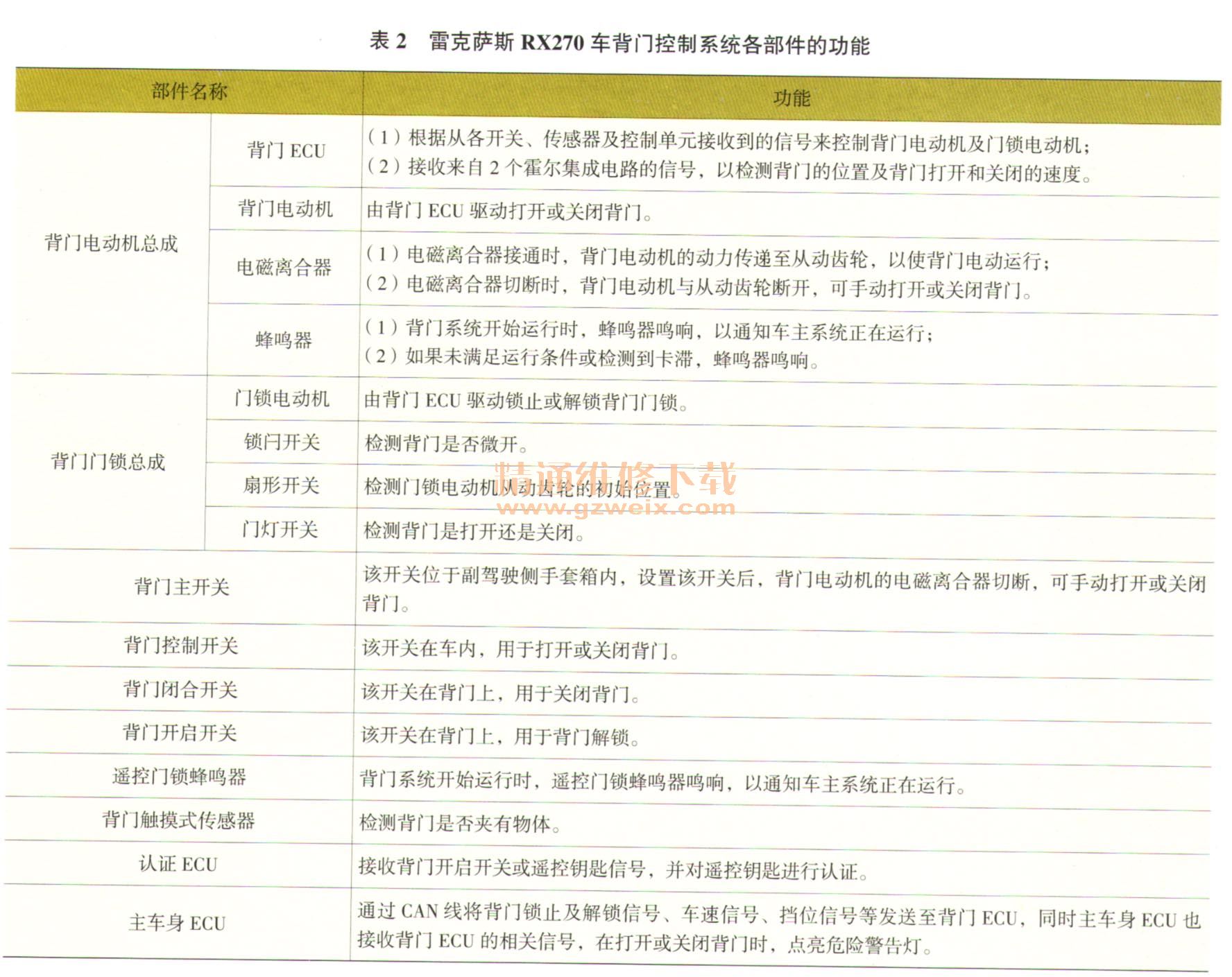

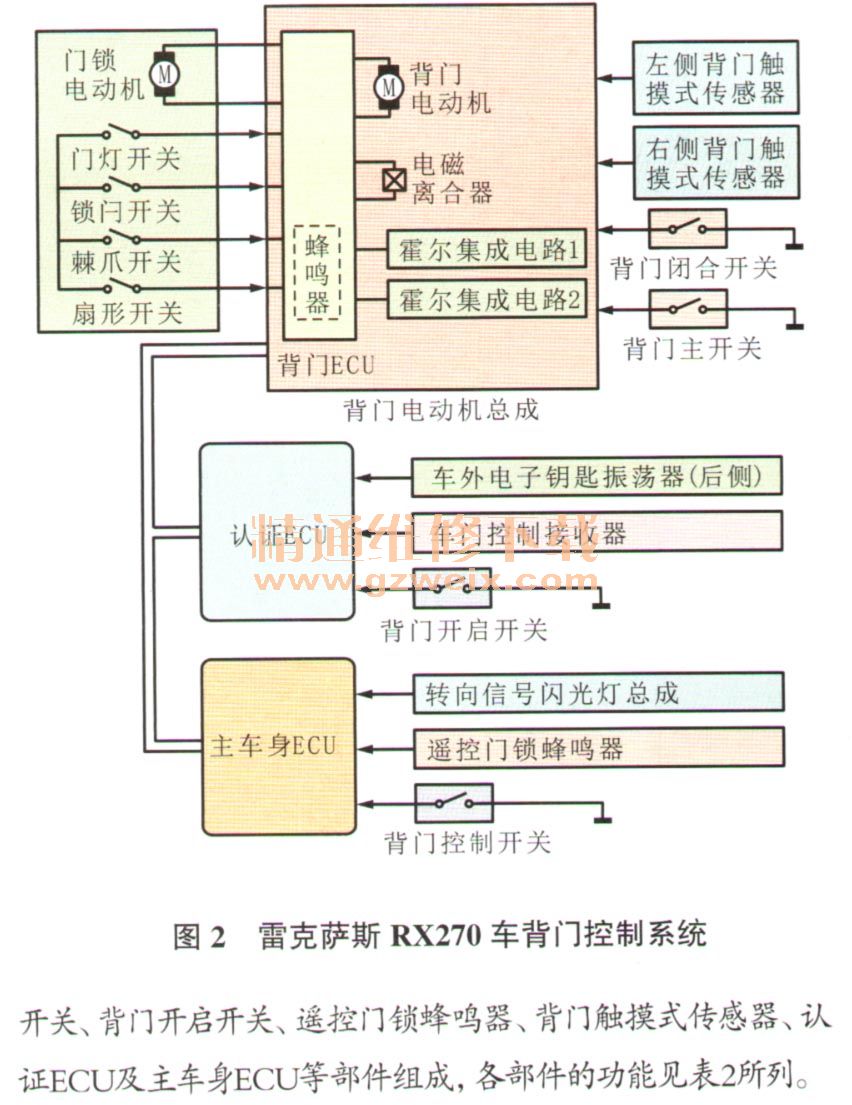

    如图2所示，雷克萨斯RX270车背门控制系统主要由背门电动机总成、背门门锁总成、背门主开关、背门控制开关、背门闭合开关、背门开启开关、遥控门锁蜂鸣器、背门触摸式传感器、认证ECU及主车身ECU等部件组成厂各部件的功能见表2所列。



    以电动方式打开背门时，需要满足的条件为背门主开关打开，车速低于3 km/h，且换档杆置于P位置，其具体操作步骤如下。
    （1）按住背门控制开关或遥控钥匙上的背门按钮，保持0.8s或更长时间。
    （2）背门ECU内部的蜂鸣器和遥控门锁蜂鸣器鸣响0.8 s，且危险警告灯闪烁2次。
    （3）背门ECU驱动门锁电动机运转，背门解锁。
    （4）背门ECU接收到门灯开关“ON”信号后，驱动背门电动机打开背门。
    （5）背门ECU接收到锁门开关（半锁开关）“ON”信号后，驱动门锁电动机返回至初始位置。
    （6）背门ECU接收到扇形开关“ON”信号后，使门锁电动机停止工作。
    （7）利用背门电动机总成中的霍尔集成电路，背门ECU检测背门位置，并在背门达到全开位置时，使背门电动机停止工作，然后切断电磁离合器。
    以电动方式关闭背门时，需要满足的条件为背门主开关打开及背门触摸式传感器正常，其具体操作步骤如下。
    （1）按住背门控制开关、背门闭合开关或遥控钥匙上的背门按粗，保持1s或更长时间。
    （2）背门ECU内部的蜂鸣器和遥控门锁蜂鸣器鸣响0.8 s，且危险警告灯闪烁2次。
    （3）背门ECU驱动背门电动机运转，背门开始下降。
    （4）背门ECU驱动门锁电动机运转，碑锁门啮么
    （5）背门ECU接收到门灯开关“OFF”信号后，使背门电动机停止运转，然后切断电磁离合器。〕
    （6）背门ECU接收到锁门开关“OFF”信号后，驱动门锁电动机锁止背门。
    （7）背门ECU接收到棘轮开关“OFF”信号后，驱动门锁电动机返回至初始位置。
    （8）背门ECU接收到扇形开关“ON”信号后，使门锁电动机停止工作。
