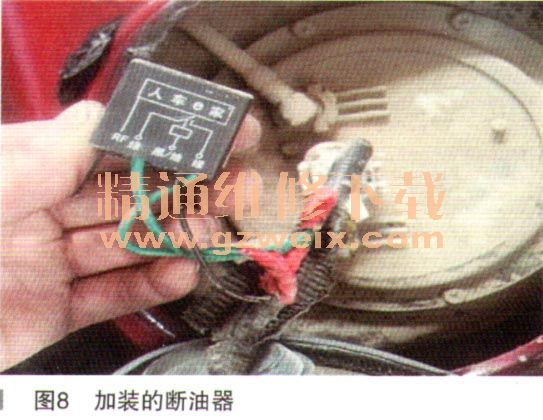

测量系统油压后基本就可以确定故障位置(燃油泵、燃油泵线束、燃油滤芯堵塞、油压调节器),决定拆检燃油滤芯及燃油泵看一下,打开燃油泵上盖后有重大发现,如图8所示。
客户在外面安装了远程遥控断油器(继电器型),车辆可远程切断燃油供给。
告知客户此故障为断油器继电器内部触点烧蚀,造成燃油泵线路电阻值过大,导致燃油泵无法正常工作。拆除加装的远程遥控断油器。
故障排除:拆除断油器后恢复原车线束,燃油压力正常400kPa。

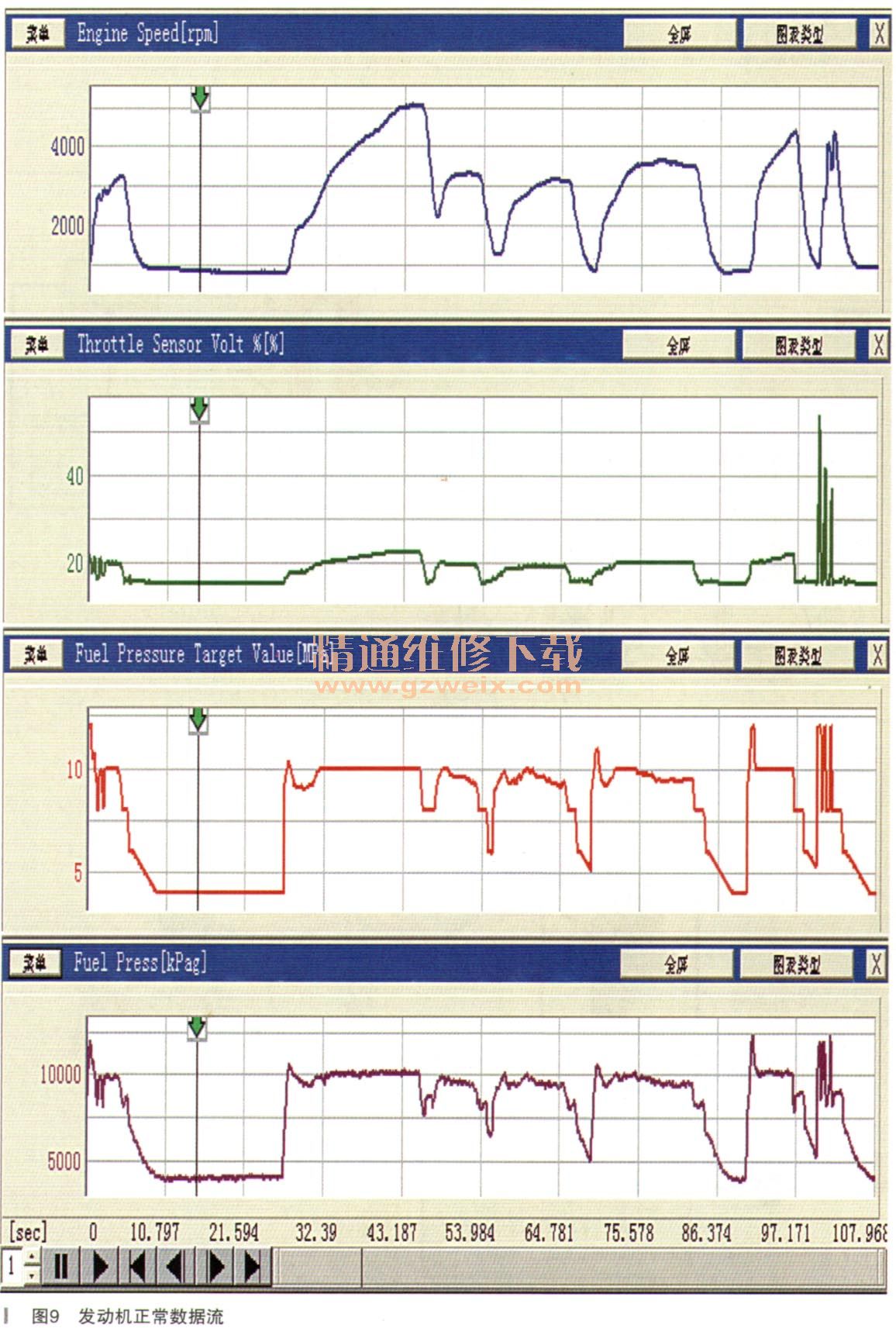

拆除远程遥控断油器后,读取发动机燃油正常
数据流(如图9所示),实际燃油压力与目标燃油压力基本保持一致,怠速恢复到正常转速。
故障总结:维修技师了解了D-4S整个缸内直喷燃油系统的工作原理后,在排查故障时就比较容易了。此故障现象为隐性故障,时有时无,不过在诊断过程中严格按照燃油故障的诊断步骤,通过发动机燃油部分的定格数据和燃油部分
数据流中油压传感器检测的实时数据,发现了油压供给不足,找到了故障点,没有走什么弯路。下面我们分析一下D-4S的工作原理。

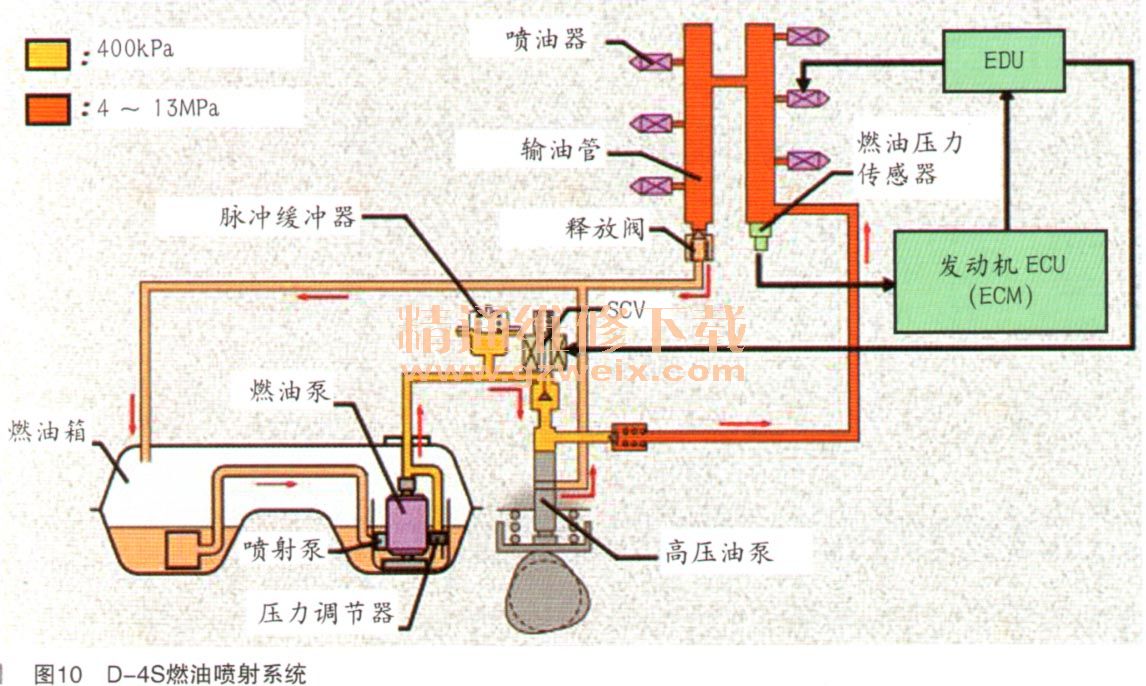

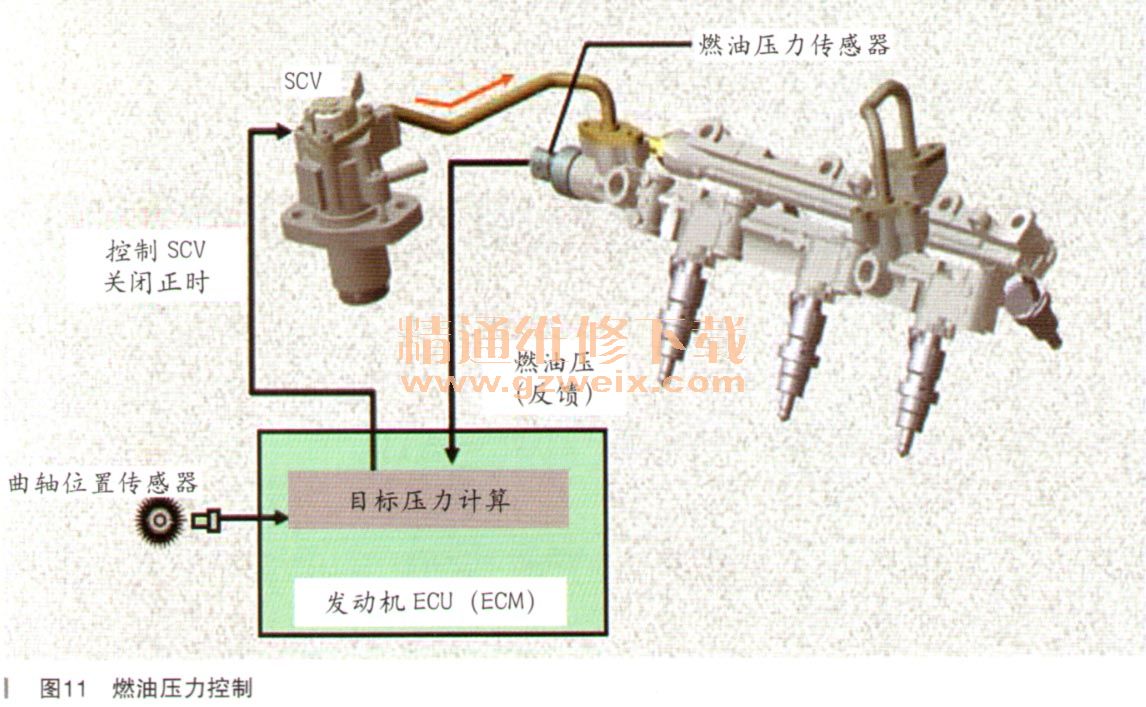

首先看一下系统图,如图10、图11所示。
柱塞随排气凸轮轴转动而上下移动产生的真空能吸取和挤压燃油,然后燃油推开单向阀流入燃油输油管,ECM打开和关闭溢流阀将燃油压力调节至目标燃油压力4~13MPa。为了达到和保持目标压力,ECM用燃油压力传感器监视燃油压力并进行反馈控制。
如果燃油输油管内部压力超过15.3MPa,则安装在燃油输油管口处的燃油减压阀释放燃油压力,然后将燃油送回油箱。
