一辆行驶里程仅300km的2015年雷克萨斯RX200t。该车辆做过贴膜、电源插座连接空气净化器，电源开关转至OFF时，音响仍继续播放，显示屏仍保持开机界面。其他用电设备，如空调、座椅加热等均可以正常关闭。

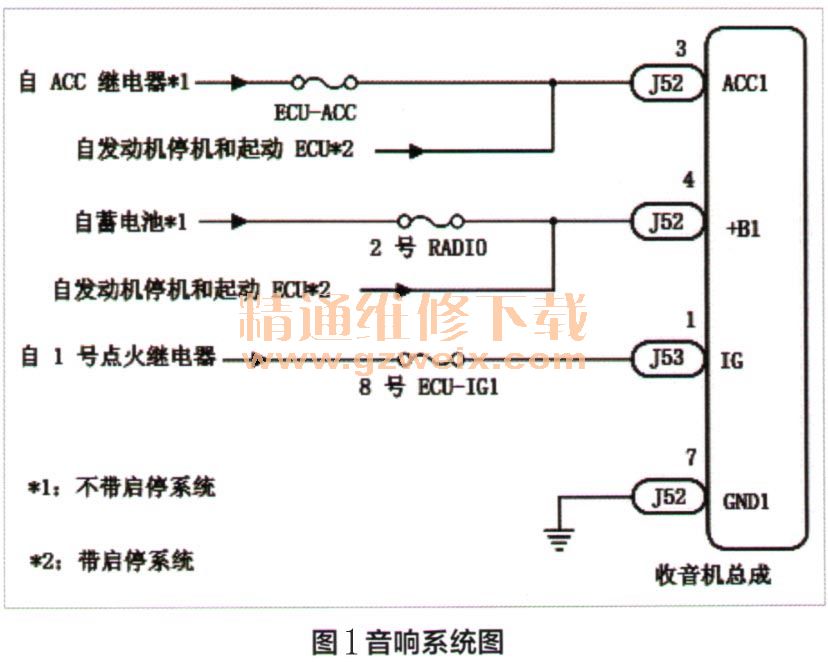

    故障诊断：正常情况下，电源开关OFF后，音响和屏幕的供电应切断，设备应处于休眠状态。现在，电源开关已经OFF，设备却一直工作，说明设备的供电未切断。故障排除时，应首先排查音响和显示屏供电电源。查看音响系统图（图1）、收音机总成的电源端子有3个，分别是＋B1（蓄电池供电）、ACC1（ACC供电）、IG（IG ON供电）端子。只要ACC和＋131有供电，收音机就可以正常播放。结合收音机电源电路和故障现象，推测故障部位应该是ACC1电源电路故障。显示屏电源电路与收音机基本相同，故障排除时，可以先检查收音机电源电路。此车属于新车，且没有进行过线路破坏、改装，所以线路故障可能性较小。故障排除时，应优先检查其他相关因素。

    其次，排除非原车零件对车辆的影响。从电源插座上将空气净化器的连接器拆卸下来，然后进行测试，故障消失，收音机可以正常关闭。然后再次连接空气净化器连接器，故障再次出现。反复测试几次，测试结果均相同。通过以上测试结果可以断定，故障原因是由空气净化器引起，断开空气净化器后，故障排除。

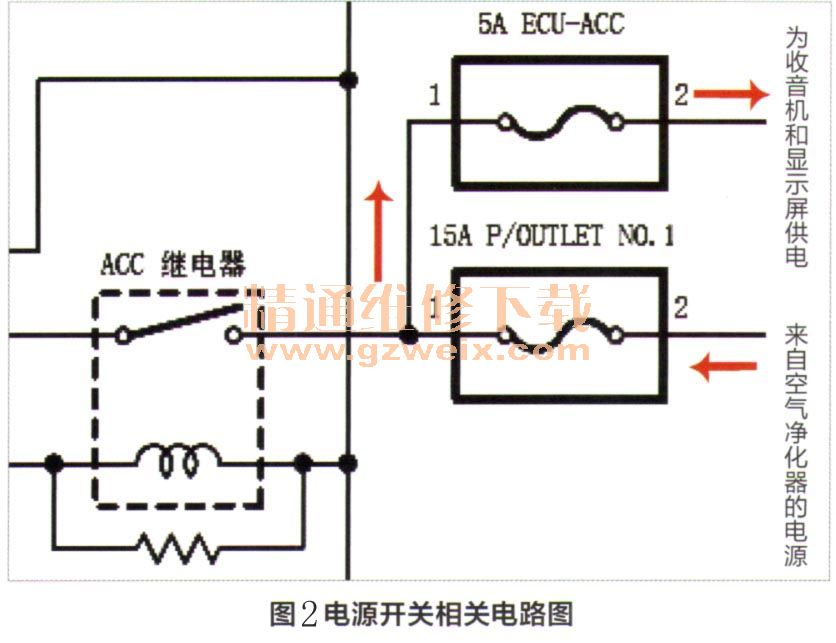

    维修小结：1．为何空气净化器会影响到收音机的工作？空气净化器有内置电源，当空气净化器的外部电源断开后，它可以依靠内部电源来维持净化器的工作。当电源开关ACC或IG ON时，通过电源插座为净化器供电并充电。电源开关关闭后净化器内部存储电源输出电压至车辆的电源插座（图2），电源插座再将电压传输给ECU-ACC电路，此时车辆的部分用电设备就具备了工作条件，可以正常工作。从而出现电源开关OFF后，收音机可以正常播放，显示屏不熄灭的故障现象。

    2．目前有很多车载附加设备都带有充放电的功能，如行车记录仪、车内空气净化器、充电宝等，这些设备多数是通过连接点烟器或外接电源端口获得电源，当车辆出现电源相关故障时，首先要断开这些附加设备，避免走弯路。
    3．很多车载的附加设备在设计时，对车辆的影响性考虑不全面，这些设备可能会导致车辆各种各样的故障，如寄生电流增大、蓄电池总亏电、GPRS信号无法接收等，在排除电气故障时，首先要断开这些附件设备，避免走弯路。
