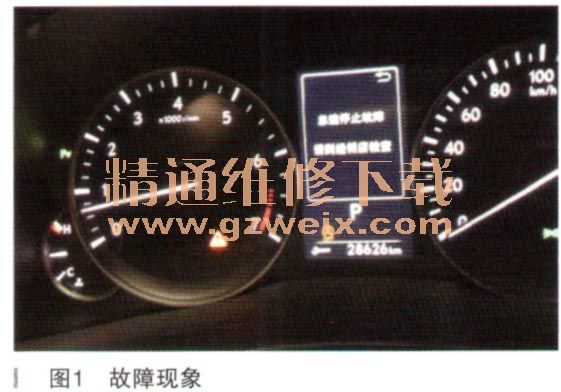

一辆行驶里程约6万km、配置6AR-FSE发动机的雷克萨斯ES200轿车。该车辆因事故到我店进行维修，维修结束后，发现仪表上的启停指示灯异常闪烁，且仪表中央显示检查怠速启停，如图1所示。但是车辆可以正常启动，就是启停系统无法正常工作。

    故障诊断：首先使用诊断仪进入启停系统，发现存在当前故障码，如图2所示。

    保存故障码，尝试进行删除，发现故障码无法删除。说明故障现象当前就存在。
    可能的原因：（1）线束或者连接器；（2）发动机停止和启动ECU;  （3）带电动机的油泵总成（自动变速器总成）。
    首先了解一下工作原理，通过停止和启动ECU控制停止发动机时，带电动机的油泵总成持续操作以确保最佳的自动变速器油压力和重新启动发动机时顺利起步，发动机停止和启动ECU通过端子OP21向带电动机的油泵总成供电，并根据端子OPM1发动的信号操作带电动机的油泵总成。带电动机的油泵总成通过NOPM信号线路将操作速度信号发送至发动机停止和启动ECU。

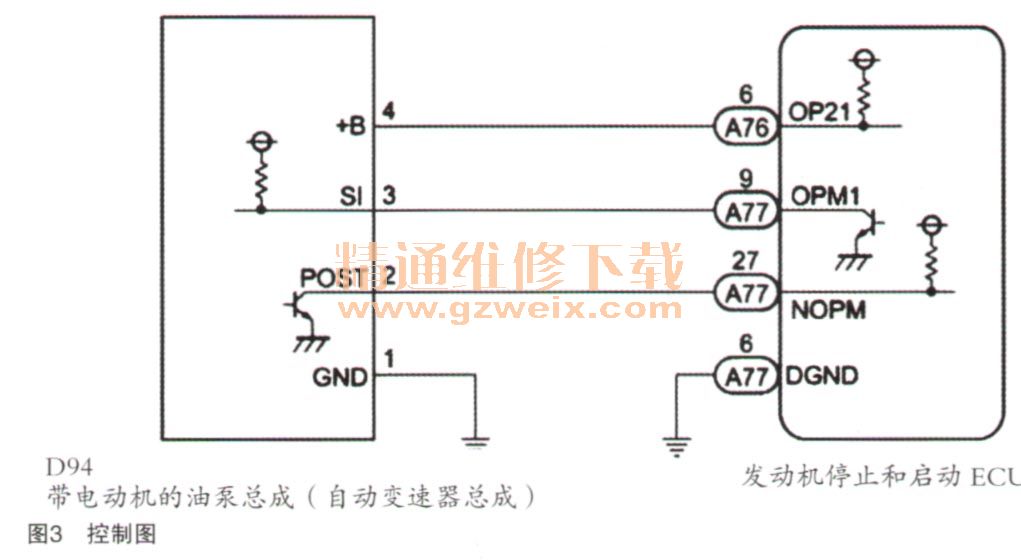

    其控制图如图3所示。
