哈弗H2雨刮自动档无法工作检修
来源:汽车维修与保养  作者:佚名  2020-03-19 09:49:34

     一辆行驶里程约2万km、搭载GW4G15B型发动机的2014款长城哈弗H2。车主反映:该车前雨刮开到自动档时,无法工作。

故障诊断:接车后首先验证故障现象,前雨刮开到自动档时,无法工作,操作点动档一次,前雨刮刮两下(正常情况下操作点动档一次,雨刮刮一次),同时发现将前雨刮开关开到AUTO位置后,前雨刮自检动作会执行两个刮水循环(正常车型为一个刮水循环)。另外还发现,前雨刮每次运行到风挡最低位置(初始位置)即将停止工作后,总是再会向上运行一小段距离(大约1cm)。连接专用诊断仪,系统内未存储任何故障码。

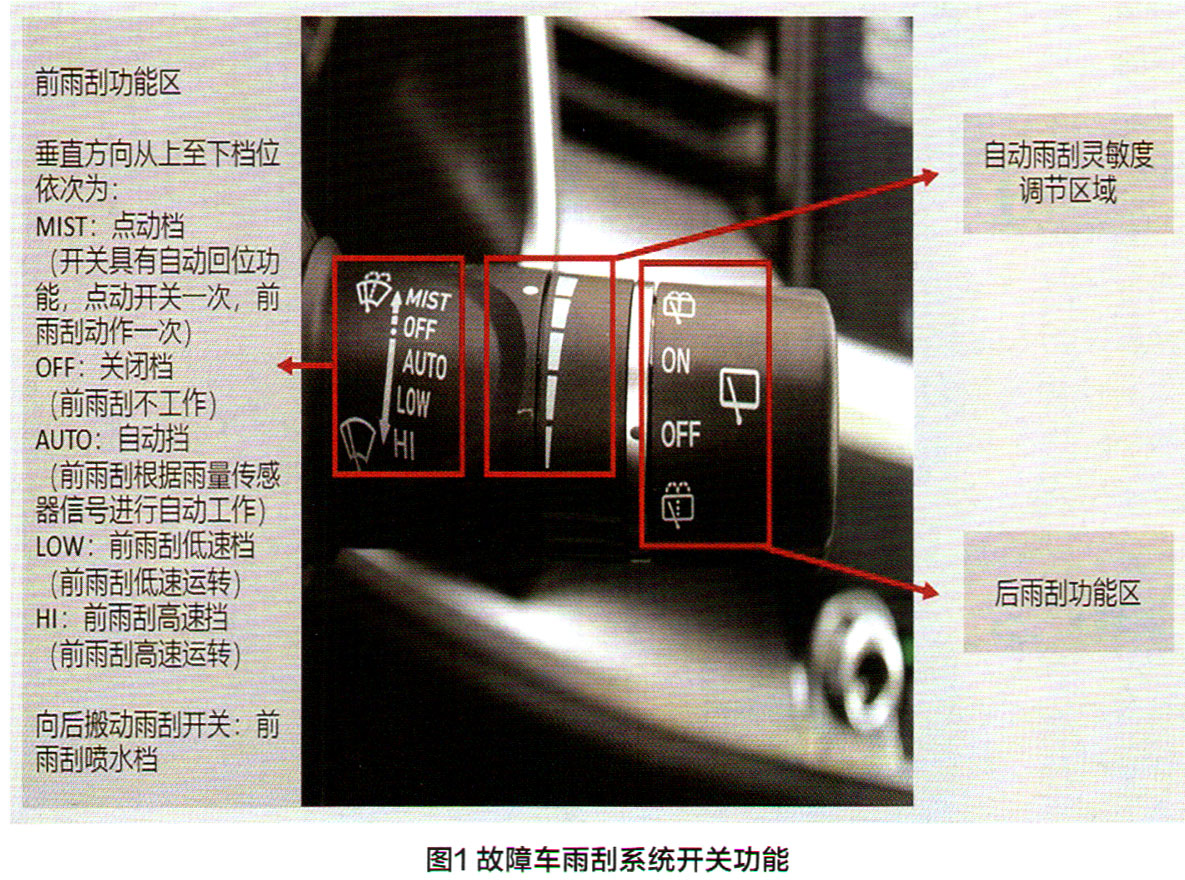

    故障车配备了带有雨量传感器的自动雨刮系统,其开关功能如图1所示,其控制逻辑如图2所示。

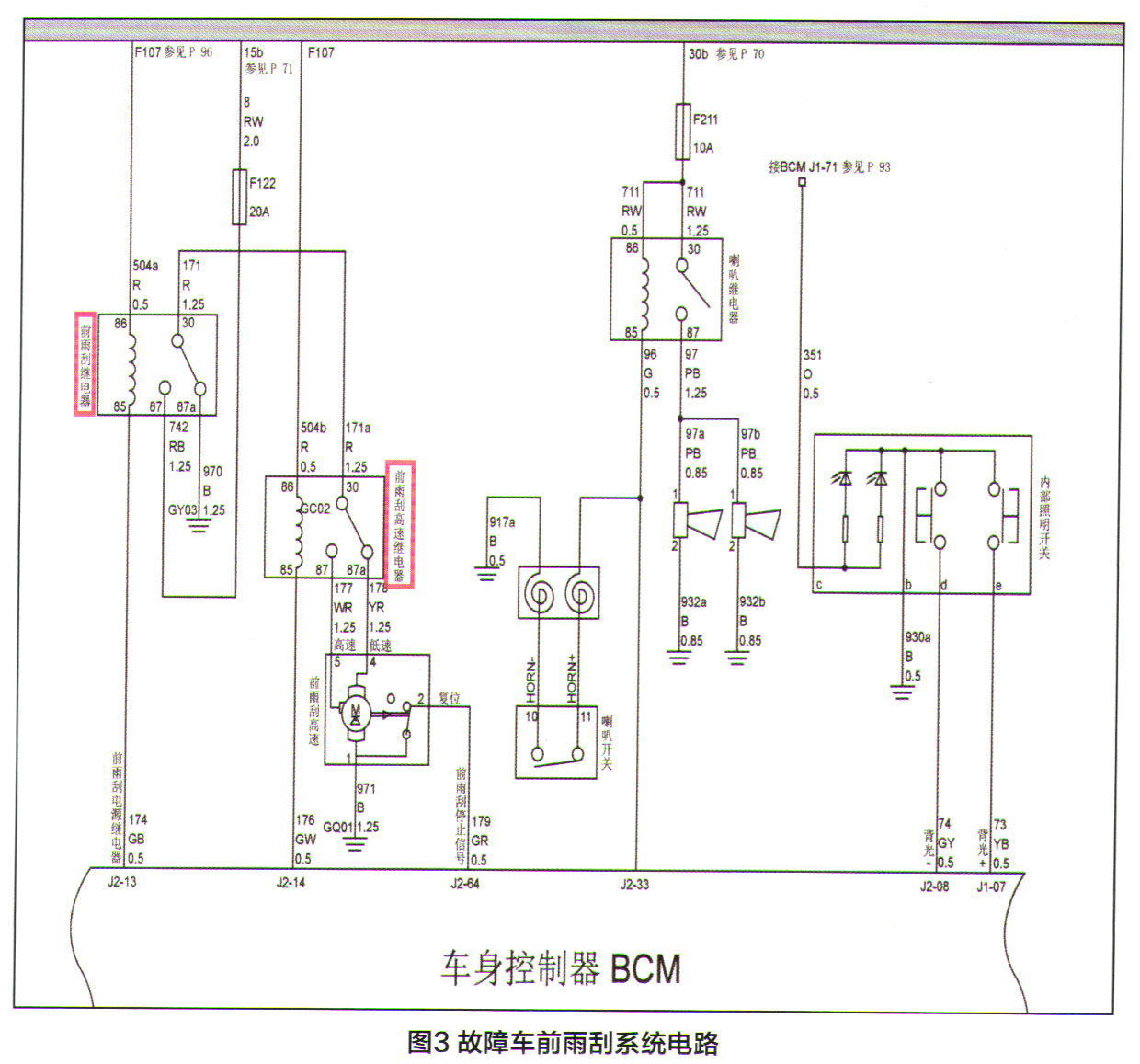

    根据图2可以看出,该车前雨刮控制逻辑为:车身控制模块BCM根据从雨刮开关处接收到的位置信号,控制相应的继电器,从而控制前雨刮电机动作。故障车前雨刮系统电路图如图3所示。
    对图3所示前雨刮系统电路图进行分析,当BCM接收雨刮开关的MIST信号时,控制J2-13针脚接地,前雨刮继电器吸合,控制J2-4针脚不接地,前雨刮高速继电器不吸合,前雨刮电机由其4号针脚(低速)供电并开始运转。当前雨刮运转一个刮水循环重新回到底部初始位置后,雨刮电机内的2号针脚(复位)重新接地,BCM上的J2-64号针脚收到此接地信号后控制J2-13针脚不接地,前雨刮继电器不吸合,前雨刮停止工作并停留在最底部的初始位置,完成一次MIST刮水循环。
    当BCM收到雨刮开关的LOW信号时,控制J2-3针脚接地,前雨刮继电器吸合,控制J2-14针脚不接地,前雨刮高速继电器不吸合,前雨刮电机由其4号针脚(低速)供电并开始低速运转。
      当BCM收到雨刮开关的HI信号时,控制J2-13针脚接地,前雨刮继电器吸合,控制J2-14针脚接地,前雨刮高速继电器吸合,前雨刮电机由其5号针脚(高速)供电并开始高速运转。
      当BCM收到雨刮开关的AUTO信号时,控制J2-3针脚接地,前雨刮继电器吸合,控制J2-14针脚不接地,前雨刮高速继电器不吸合,前雨刮电机由其4号针脚(低速)供电并开始运转。当前雨刮运转一个刮水循环重新回到底部初始位置后,雨刮电机内的2号针脚(复位)重新接地,BCMJ2-64号针脚收到此接地信号后控制J2-13针脚不接地,前雨刮继电器不吸合,前雨刮停止工作并停留在最底部初始位置,完成一次AUTO档自检刮水循环,随后,BCM根据雨量传感器的信号控制前雨刮动作。
