一辆行驶里程仅有5000KM的2011款卡迪拉克SRX轿车。该车在行驶过程中．发动机故障灯突然点亮。

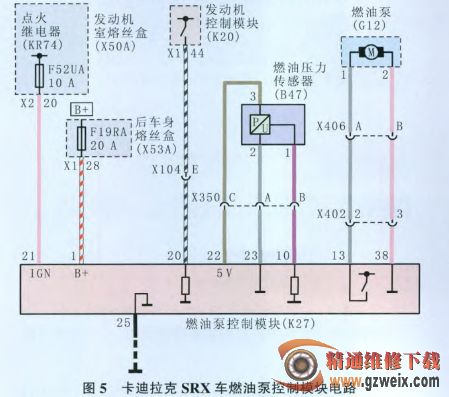

    接车后：连接故障检测仪(GDS)，从燃油泵控制模块里读得2个故障代码：P018C-燃油压力传感器回路低电压；P0641-5 V基准回路。查看相关电路图(图5)，结合故障代码，推断可能的故障原因有：燃油压力传感器损坏；燃油压力传感器线路故障；燃油泵控制模块故障。

    起动发动机，用万用表测量连接器X350端子C上的电压．无电压，正常情况应有 5V电压。仔细检查连接器X350与燃油泵控制模块间的线路，发现有一段导线破损，且破损处与固定连接器X350的金属外壳接触搭铁(图6)。此处导线破损的原因应该是在用铆钉固定连接器X350时，不小心压坏了燃油压力传感器5V电源线的绝缘层。燃油压力传感器5V电源线一旦搭铁，燃油泵控制模块会自动停止输出5V电压，所以用万用表在连接器X350端子C上测量不到电压。

    将破损的导线处理好后试车，发动机故障灯熄灭，连接器X350端子C上有5V电压供应，故障排除。
