一辆行驶里程约1.1万km的2013款凯迪拉克XTS 2.0T轿车。该车音响娱乐显示屏黑屏，没有触摸反馈，中控面板无反应（如图1所示）。

    故障诊断：查阅信号传送原理框图，如图2所示。

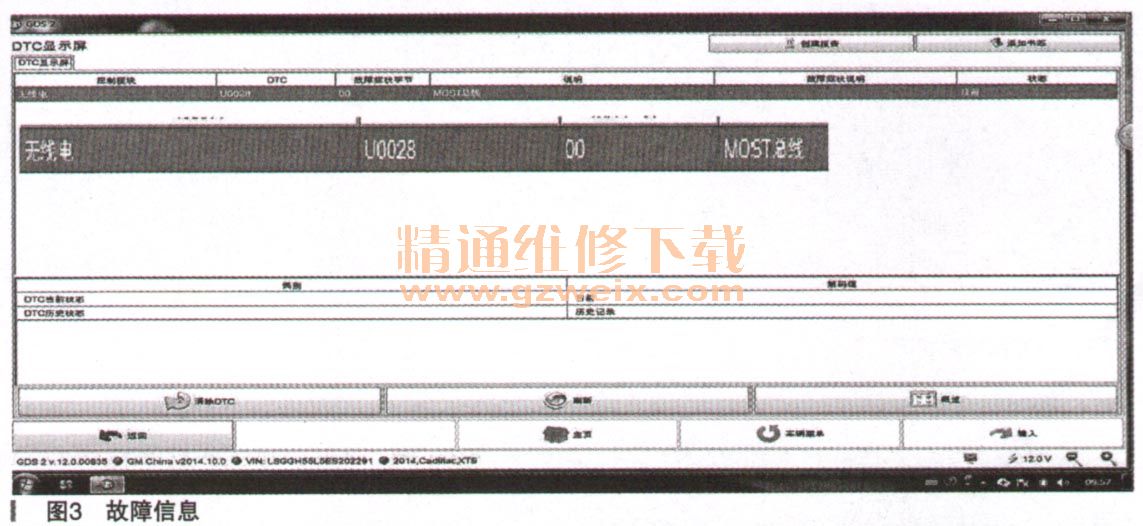

      连接故障诊断仪读取系统故障，当MOST网络出现故障时，在收音机的诊断中会产生故障码U0028 ，在人机交互诊断中会产生故障码U0029（如图3所示）。

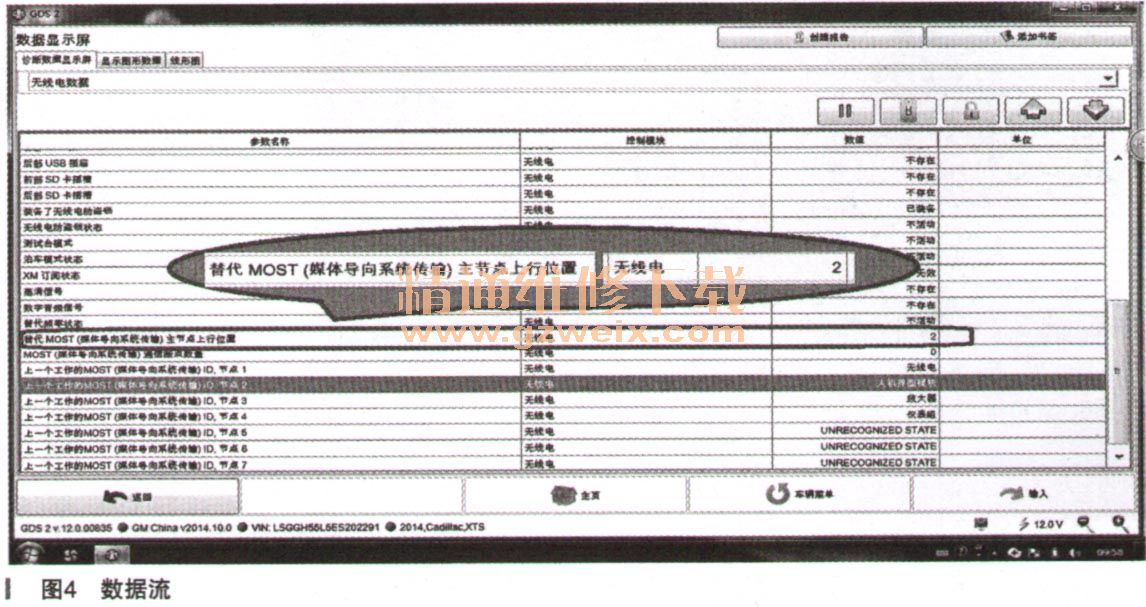

    在收音机的数据显示中可以看到一个替代MOST主节点，上行位置为2（如图4所示）。

      按电路图（如图5所示）检查，经过测量发现，收音机插头X2-1号脚与人机交互模块插头X2-2号脚之间的电阻为无穷大，排除后故障消除。


    相关资料：2014年凯迪拉克XTS原厂维修手册
