一辆行驶里程约1.5万km的2013款凯迪拉克SRX 3.0轿车。该车音响娱乐显示屏常亮且无法关闭，收音机无声音，触摸无反馈，中控面板无反应（如图2所示）。

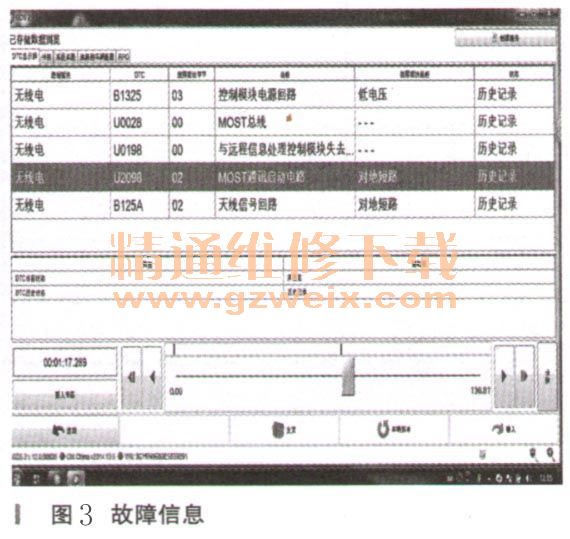

    故障诊断：连接诊断仪读取故障时不但读取了故障码U0028，同时还读取到故障码U2098（如图3所示。

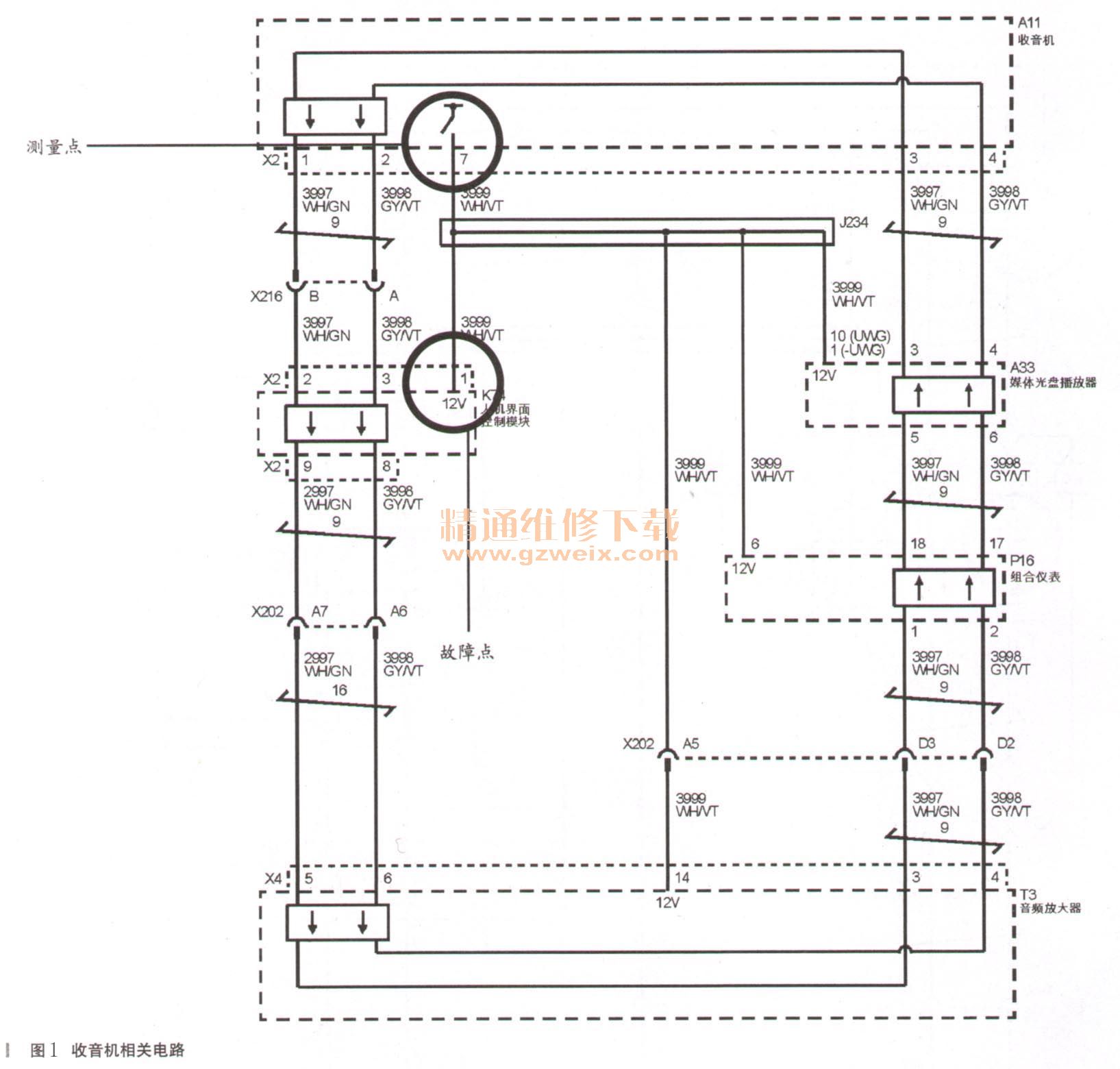

    同样按电路图（如图1所示）测量，发现收音机插头X2-7号脚与搭铁之间的电阻为0.82Ω，进一步检查发现，人机模块线束表皮磨破与仪表台骨架接触，形成线路搭铁，排除后故障消除。

    故障总结：MOST网络目前在SGM车辆上还算是新系统，针对此类网络故障可以通过理论了解其工作原理，借助诊断仪的帮助可以更快地缩小故障的范围，从而快速、准确地找到故障点。
    相关资料：2014年凯迪拉克SRX原厂维修手册
