一辆行驶里程约1.6万km、配置2.0T LTG发动机的2014年凯迪拉克XTS轿车。用户反映：该车无法启动。

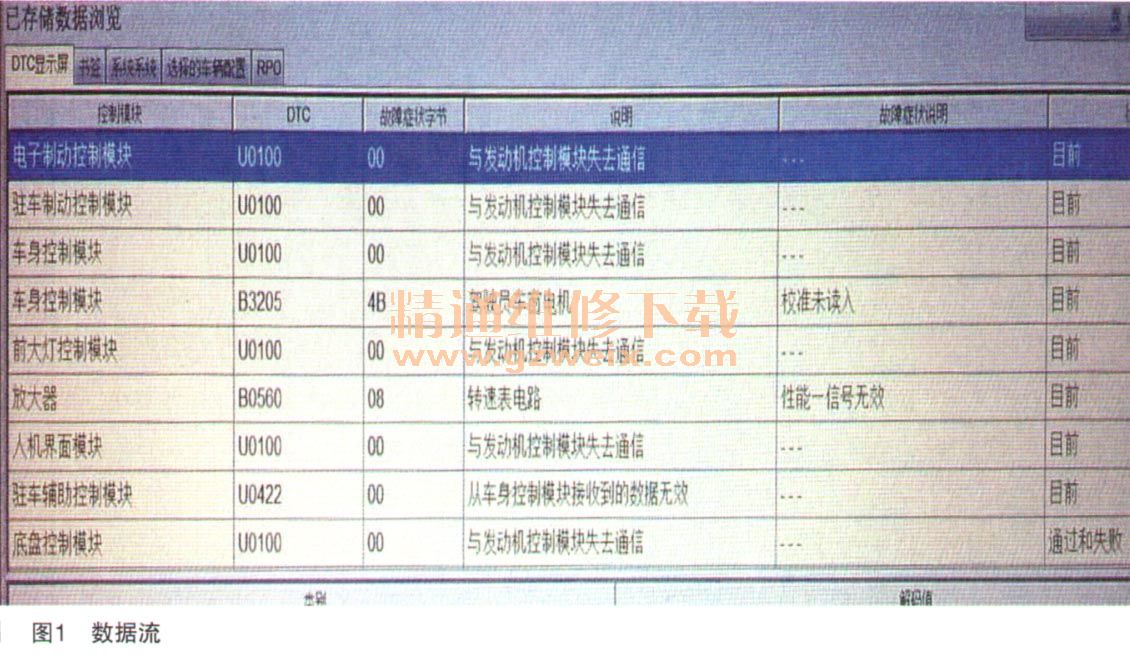

故障诊断：经技师检查，故障现象存在，车辆确实无法启动。使用诊断仪检测，DTC显示发动机控制模块无法通信，其他功能的控制模块都与发动机控制模块失去通信，如图1所示。

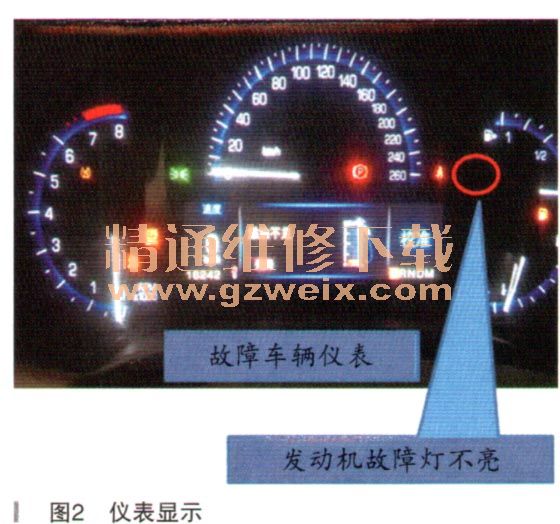

同时，技师在打开点火开关时，也发现一个奇怪的现象，仪表上的发动机故障灯一直是熄灭状态，如图2所示。

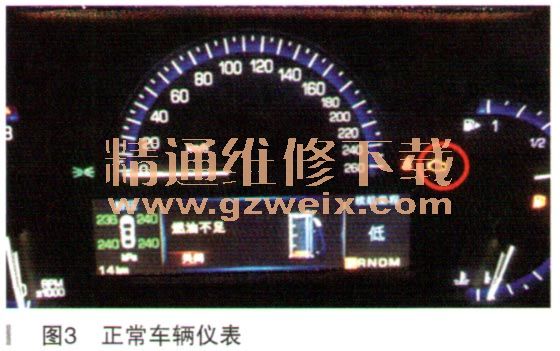

正常情况下是打开点火开关，在车辆不启动的状态下，发动机故障灯应该是一直点亮的（如图3所示），而且此故障车在启动不了的情况下，竟然还有转向助力。
根据故障现象和故障码分析，基本上可以判定故障范围在发动机控制模块。
于是按照电路图检查发动机控制模块供电及搭铁线路情况，查阅电路图，发动机控制模块的供电线路走向为：①B＋至52号针脚；②B＋至73号针脚；③ F5UA5A至51号针脚：

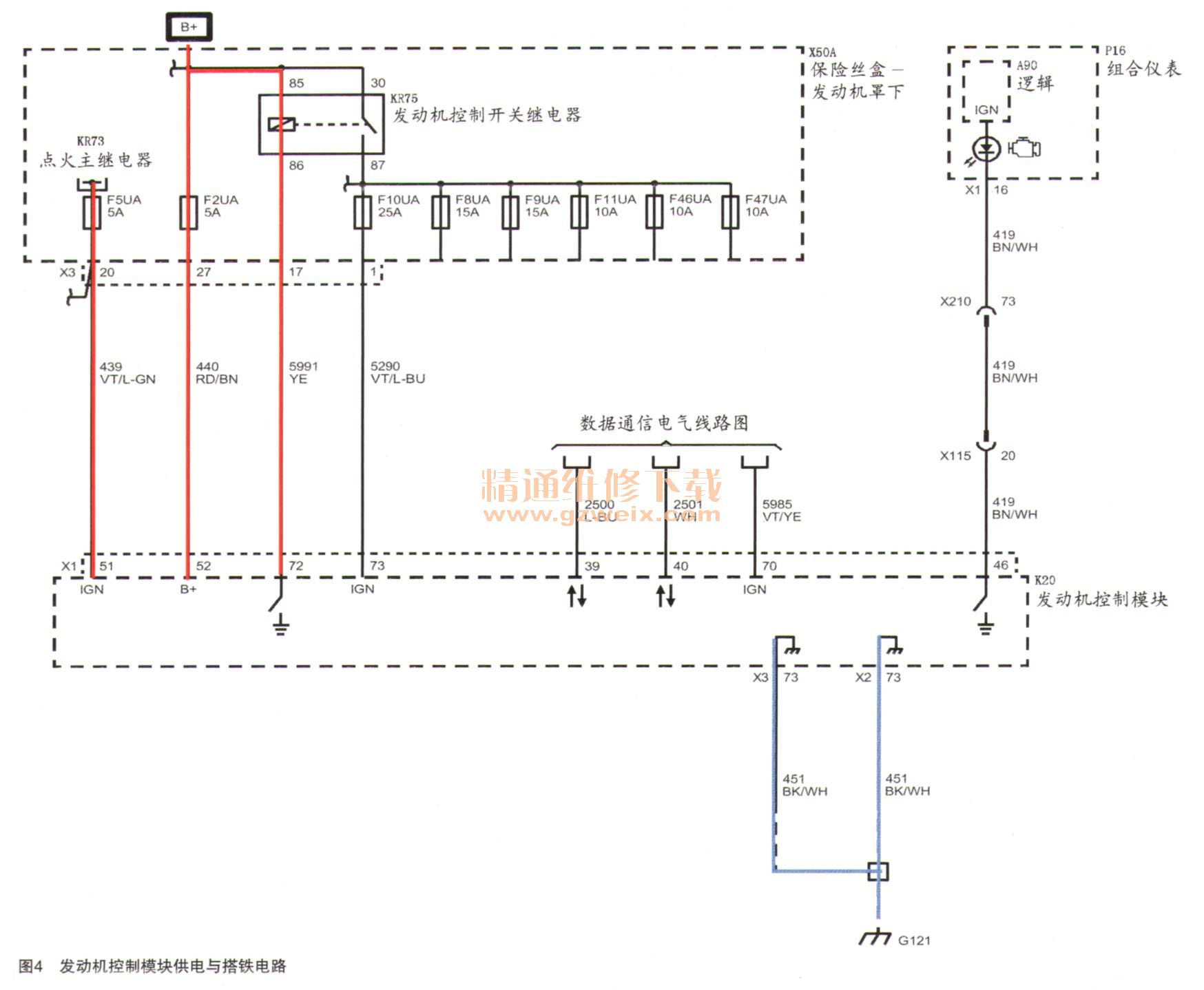

发动机控制模块搭铁的线路走向如图4所示。
