一辆行驶里程超23.8万km的2009年奥迪Q7。用户反映：该车辆上的导航在使用中显示器突然黑屏，无法使用，进厂要求检查是不是保险丝烧了。

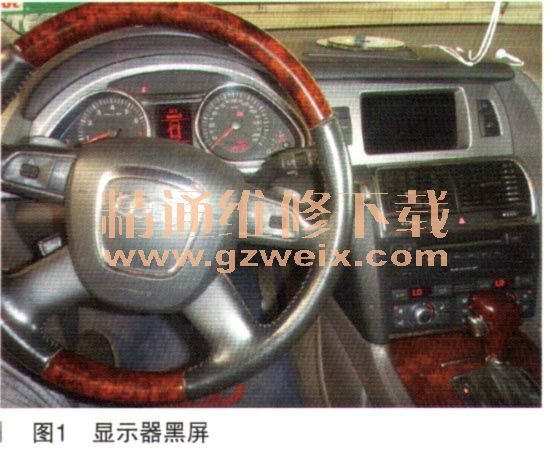

    故障诊断：维修技师接车后，打开多媒体交互系统MMI显示器操作开关，显示器完全没有反应（如图1所示），检查多媒体交互系统MMI供电保险丝没有断路，检查确认了车辆多媒体交互系统MMI显示器（导航）黑屏无法使用。

    下面了解一下奥迪Q7多媒体交互系统MMI及工作原理。
    奥迪多媒体交互系统（MMI、Multi Media Interface）于2002年首次在A8上推出，后来在A6、Q7和新款Q5系列车型中也采用了该系统。奥迪第三代多媒体交互系统主要由MMI显示器J685、信息电子设备1控制单元J794、媒体播放器位置1 R118、数据总线诊断接口J533、数字声音包（音响）控制单元J525、收音机只控制单元、电视调谐器R78、MOST总线和LIN总线组成。这个系统的高级版本被称为MMINavigation plus，它代表着具有最新技术水准的高端系统。
    奥迪Q7第三代MMI中央计算器（即信息电子设备1控制单动794），集成了先前曾被分配在多达6个单独的控制单元中所有的功能。收音机只控制单元，它综合了调谐器和声音系统的功能，先前被分配在多达3个控制单元之中。因此降低了MOST系统中控制单元的总数。
   （1）信息电子设备1控制单元J794

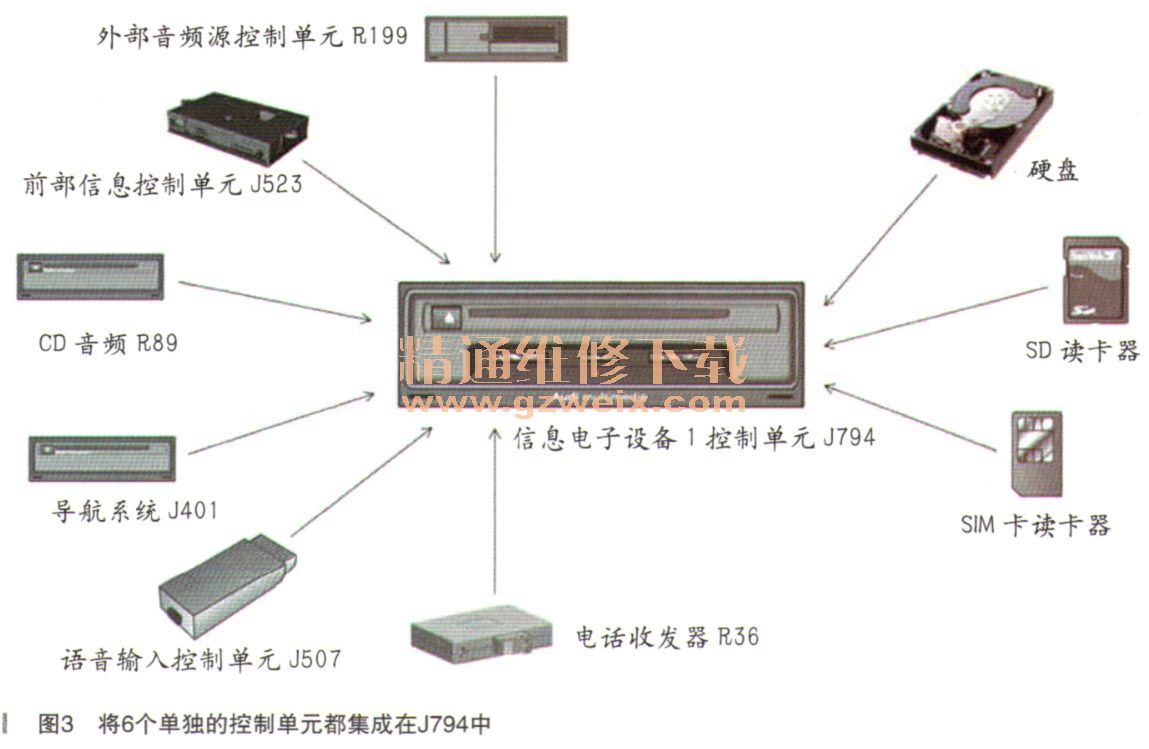

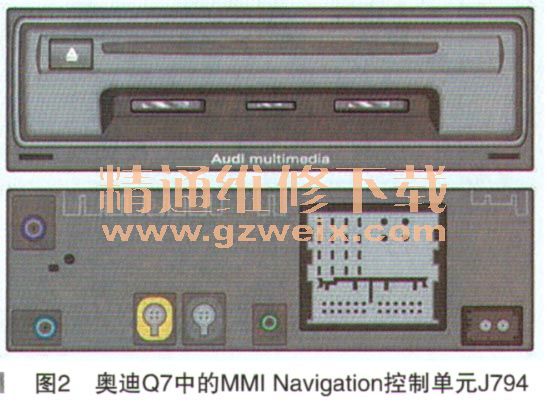

    信息电子设备1控制单无J794是MMI信息娱乐系统的主控制单元（如图2所示），第三代MMI的导航系统电子装置集成甸794中，将在第二代MMI High采用的（前部信息控制单元J523、单碟CD9区动器R89、导航系统控制单元J401、电话收发器R36、语音输入控制单元J507和外部音频源控制单元R199）6个单独的控制单元，都集成在J794中（如图3所示），这使MOST总线上的控制单元总数得以减少。



    奥迪Q7新一代信息电子设备1控制单元J794还可包括以下元件：SD读卡器（不适用于MMI Radio）、硬盘（仅限MMI Navigation plus）、SIM卡读卡器，如已装配奥迪蓝牙汽车电话（对于MMI Navigation和MMI Navigation plus为可选），信息电子设备1控制单元J794的地址代码为“5FInfonnationselektronikl”。可以通过此地址代码对J794中包括的所有功能进行诊断。
    信息电子设备1控制单元J794的作用及组件保护功能：
    ·控制MOST总线上的通信，J794是MOST总线上的系统主控装置
    ·读取来自多媒体系统操作单元E380（MMI操作单元）的信息
    ·控制和诊断用于显示MMI信息的MMI显示器J685
    ·通过数据总线的诊断接口J533与组合仪表内的控制单元J285进行通信，用于显示MMI信息
    J794具有组件保护功能，汽车在启用组件保护的状态下，娱乐源的所有．音频输出端者阮皮切换为静音。而巨在系统启动时，MMI显示器会显示提示“组件保护信息娱乐系统当前功能受限”。但用于电话和导航通知的音频输出端仍旧可以使用。
   （2）显示器J685
      显示器J685（前部显示、操作和信息单元的显示单元），在第三代MMI具有两种显示器，都采用彩色显示器。显示器通过一个4芯FAKRA插头与信息电子设备1控制单元J794相连，通过这个多极插头，系统采用一根LIN总线导线进行数据交换，通过两根LVDS导线传输图像信号，由一根单独的电缆提供电源。
