凯迪拉克CUE黑屏故障检修
来源:汽车维修技师  作者:佚名  2017-12-26 09:41:37



    当某个模块或线束故障时,MOST网络环将出现断点,造成网络失效,导致娱乐系统不能正常工作,出现故障后最直观的现象就是“黑屏”。
    MOST网络的诊断:
    (1)故障码的读取。
    由于MOST网络没有连接在诊断接口(DLC)上,诊断时可以在低速GMLAN中的收音机模块读出故障码“U0028 MOST总线”,或者在GMLAN中人机交互模块读出故障码“U0029 MOST总线性能”,如图6所示。

(2)利用地址码(ID)诊断。
当MOST网络出现断点时,收音 机模块通过唤醒线路发送一个300ms的接地脉冲,将收音机模块反方向(MOST的传输方向为正方向)最远的模块激活为替代的主控模块。如图7所示,如断点处于仪表和放大器模块之间时,仪表会被替换为主控模块;如断点处于放大器模块和触摸板之间时,则放大器模块会被替换为主控模块。

    当断点出现在放大器模块与仪表之间时,仪表作为主控模块将会发送代码“0”,CD/DVD模块发送代码 “1”,依次类推,在收音机模块内就会产生一个不正常的代码“2”。然后通过这个代码反推(2→1→0)即可找到故障点。此时说明故障点为放大器模块或仪表与放大器模块之间的线路。但是,断点数据并不能真实反映出实际断点的数量,不可作为诊断中的主要依据。
    正常情况一下收音机模块的地址码应为“0”,但收音机模块的地址码为“0”时,是否就说明MOST网络正常呢?当MOST网络正常时,收音机模块将会存储地址码“0”,但“替代MOST(媒体导向系统传输)主节点上行位置”将不会显示在数据列表中。

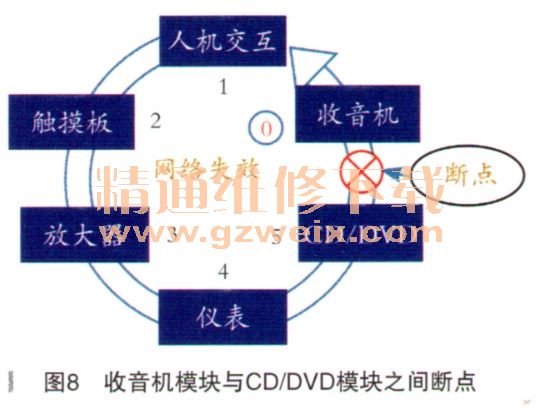

    如果断点出现在收音机模块与CD/DVD模块之间时,收音机模块也会存储地址码“0”,如图8所示。

    “替代MOST(媒体导向系统传输)主节点上行位置”将会在数据列表中显示。同时GDS中“MOST通信断点数量”的数据也会发生变化。

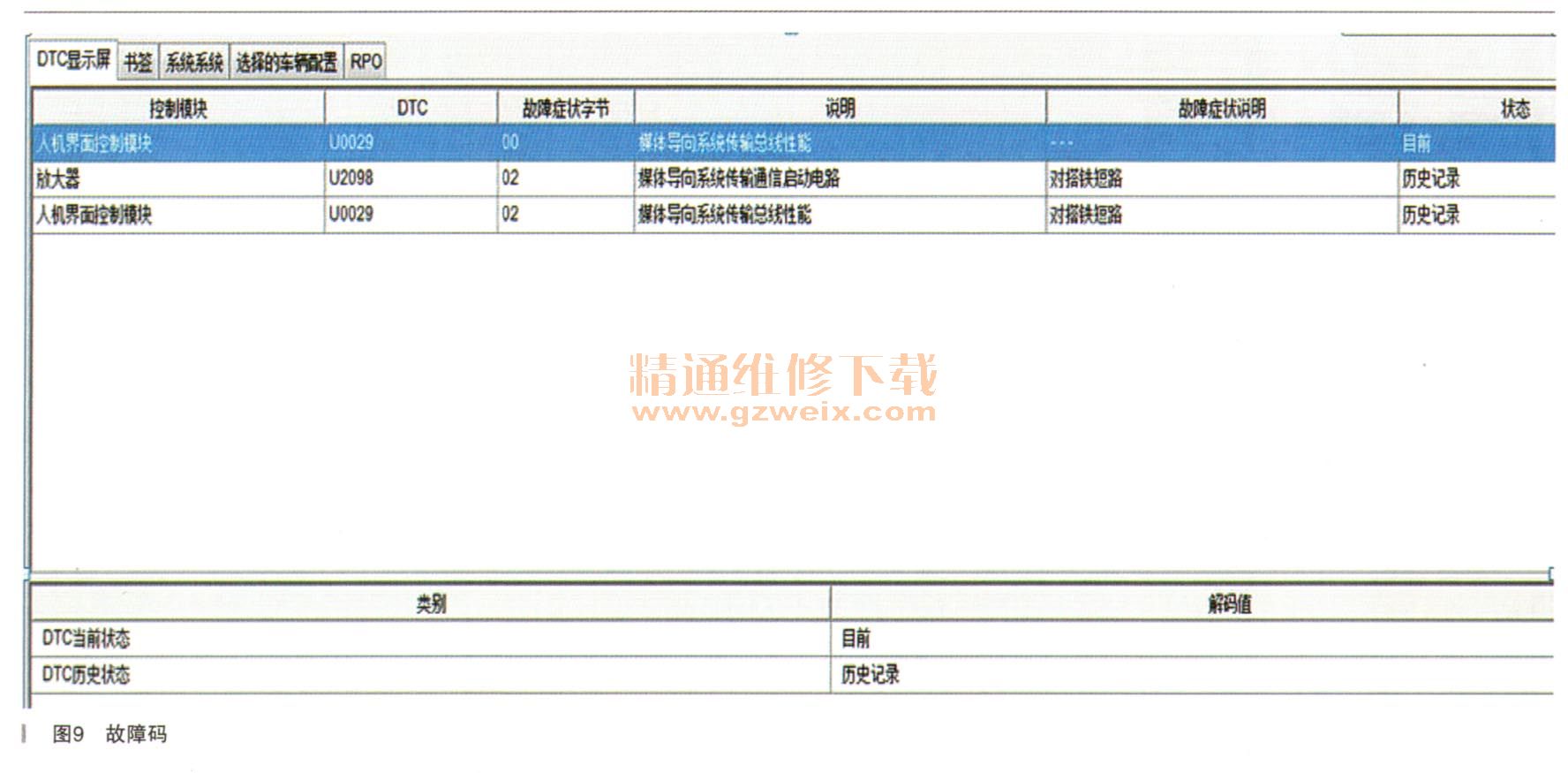

    通过上述资料的学习,至少技师明白了故障码的含义。实车检查故障现象确实存在,车辆启动后CUE屏黑屏。诊断仪检测在人机交互模块中保存有故障码(如图9所示)。

上一页  [1] [2] [3]  下一页
