凯迪拉克CUE黑屏故障检修
来源:汽车维修技师  作者:佚名  2017-12-26 09:41:37

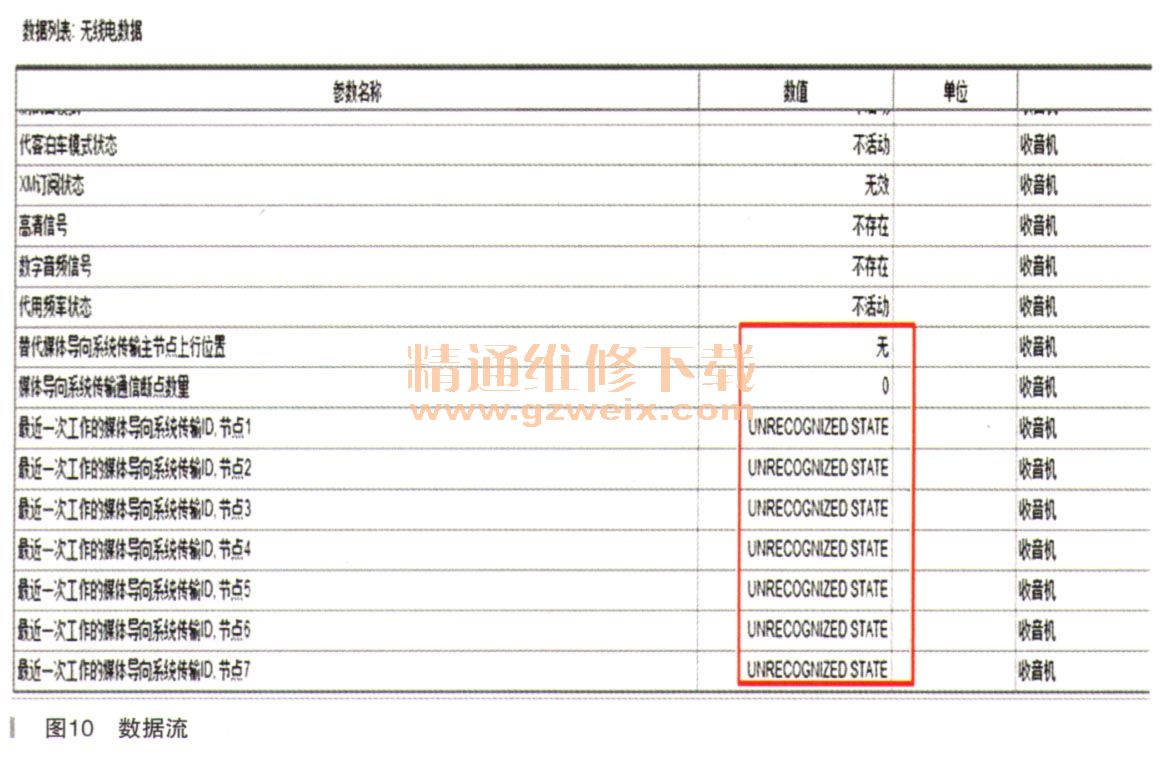

    使用诊断仪读取收音机模块中的数据流,“替代媒体导向主节点上行位置”和“通信断点数量”如图10所示。当MOST网络正常时,“替代媒体导向主节点上行位置”不会显示,断点数量为0,而在此故障车辆中“主节点上行位置”显示为“无”,断点为“0”。

    在实际维修中,主节点上行位置和断点数据不能作为维修时的主要参考依据。
    故障排除:根据故障码分析,断电后技师将人机交互模块重新编程,故障依旧。考虑到数据流中“替代媒体导向主节点上行位置”显示为无,不能推断出某段位置线路及模块故障,只能通过逐一检查模块间的连接线路是否正常,以及对调模块测试,判断出故障点。
    然后测量整个MOST网络模块间的线路连接,正常。最终还是通过模块对调,判断出仪表故障导致CUE屏黑屏。
    更换仪表,故障排除。
    故障总结:在维修此案例中,通过查看数据流并没能判断出断点位置,最终是通过检杳MOST网路线路及对调模块才判断出故障点,以至于在检查故障时花费了大量时间与精力,走了不少弯路。
    其实在处理该故障时,有个附带故障现象当时没在意,就是CUE屏黑屏时转向盘右侧的多功能按键背景灯是不亮的,如图11所示。

    右侧的多功能按键是通过LIN网络与仪表连接相互传递信号的,将CUE屏黑屏和多功能按键背景灯不亮两个故障现象相结合分析,此时就可以初步判断出在仪表内部的网络控制线路中有.故障发生了。
