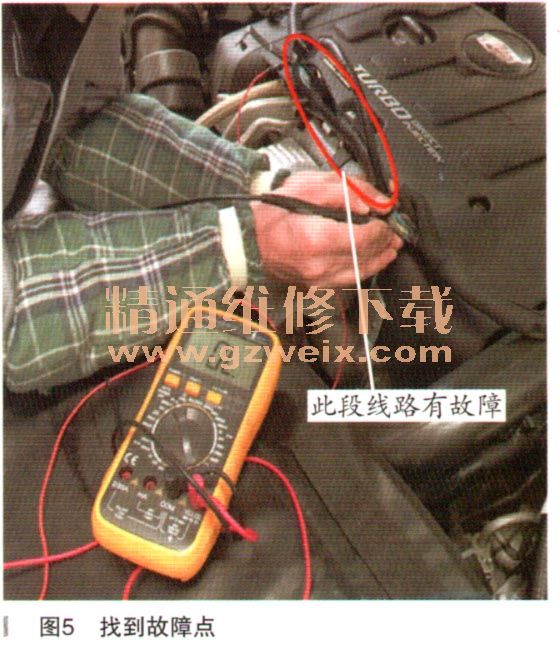

经技师仔细地检查，反复模拟震动状态下的线束，终于找到了故障点，如图5所示。
最后剥开线束的外部胶带，终于看到了破损的部位，如图6所示。
线路修复后试车，一切正常，故障排除。
故障总结：在检查LIN网络故障时，需要严格按照维修手册上的SBD检查流程进行操作。但我们在实际维修过程中，发现部分维修技师不能理解网络故障码的含义，所以走了很多弯路。在本案例中报有故障码“U1521、U1523与LIN总线上的设备失去通信”，很多维修技师看见此类故障码就一头雾水，不知是何意思，不知道LIN总线上的设备是什么。其实在网络电路图的LIN线章节中就能够快速地找到相关电路图，而且通过故障码也能在维修手册中找到相关说明。
因此只有彻底理解了故障码的含义才能快速有效地排除故障。需要提醒大家的是，我们已经发现了3例XTS大灯调节故障，都是行驶里程不多的车辆，故障点都在前挡下方的右前大灯LIN线路上，怀疑是不是车辆批次问题，同行遇到相同故障码时可以借鉴一下。
