测试减震器执行器端子2与线路1005电阻无穷大，如图7所示。

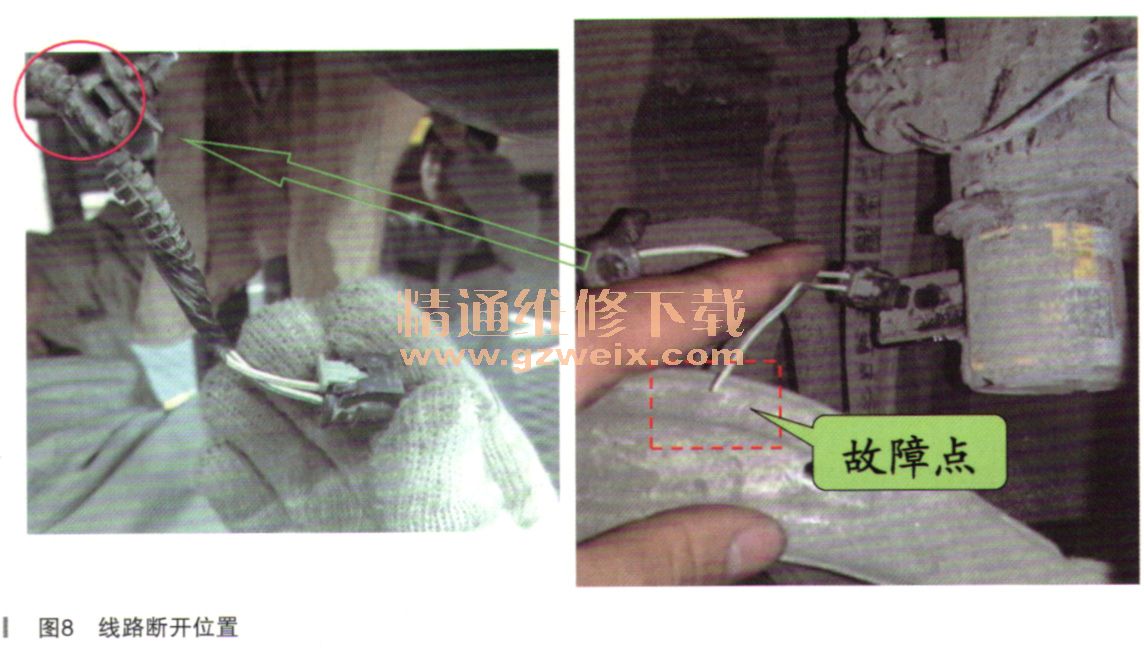

    经逐步排查线路发现左前减震器下部距离连接线路5cm处断开，如图8所示。

    维修线路后测试电路恢复正常，故障解决。
    由于该线束一段固定在下支臂处，一段固定在减震器下部。线束经常随车辆颠簸或转向时活动，导致左前减震器执行器线束1005折断断路，出现故障。
    故障总结：诊断仪无法正常读取该车辆故障码，导致故障诊断是按照高速通信网络故障方法排除，导致故障排除方向错误。
    后经过尝试通过选择其他车辆版本读取故障码，根据故障码进行排除找到故障点。
    因此在车辆出现上述故障时，由于是诊断仪版本问题导致诊断信息不正确，无法进行正常诊断。可通过尝试选择其他车辆版本读取诊断的故障码，找出正确的诊断方向，排除故障。

相关资料：2014年凯迪拉克CTS原厂维修手册
