凯迪拉克XTS空调出风口两侧温度不一致
来源:汽车维修技师  作者:佚名  2018-08-23 08:40:36

    一辆行驶里程约6.8万km的2014年凯迪拉克XTS。客户反映:该车辆开暖风时出风口两侧温度不一致,副驾驶侧出冷风。

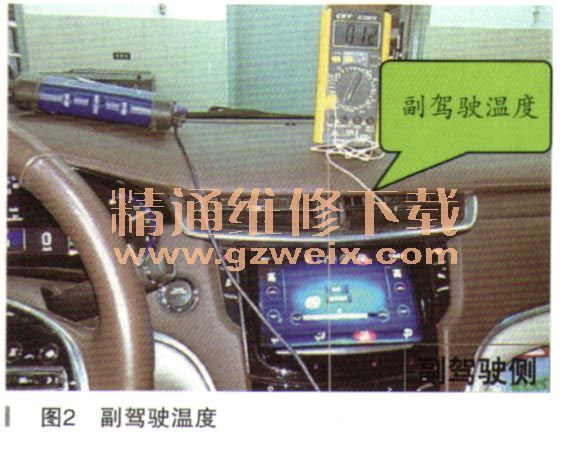

    故障诊断:经试车,操控空调面板将风量调整至最大,温度设置至最高时,用手能感觉到两侧出口风量都正常。驾驶侧出风口温度正常,副驾驶侧出风口温度感觉稍低。使用温度计测试两侧出风口温度发现驾驶侧温度56℃,副驾驶侧温度12℃,如图1和图2所示。故障确认存在。



    使用GDS读取空调控制模块故障码:B0418右侧温度控制回路低电压/断路。使用GDS查看温度风门模式执行器位置数据,右侧计数为65535,异常;驾驶侧(左)计数:940,正常,如图3所示。

    结合故障码查看维修手册分析,此案例故障原因一般为:(1)HVAC(空调控制模块)故障;
  (2)温度模式执行器故障;(3)连接线路故障。

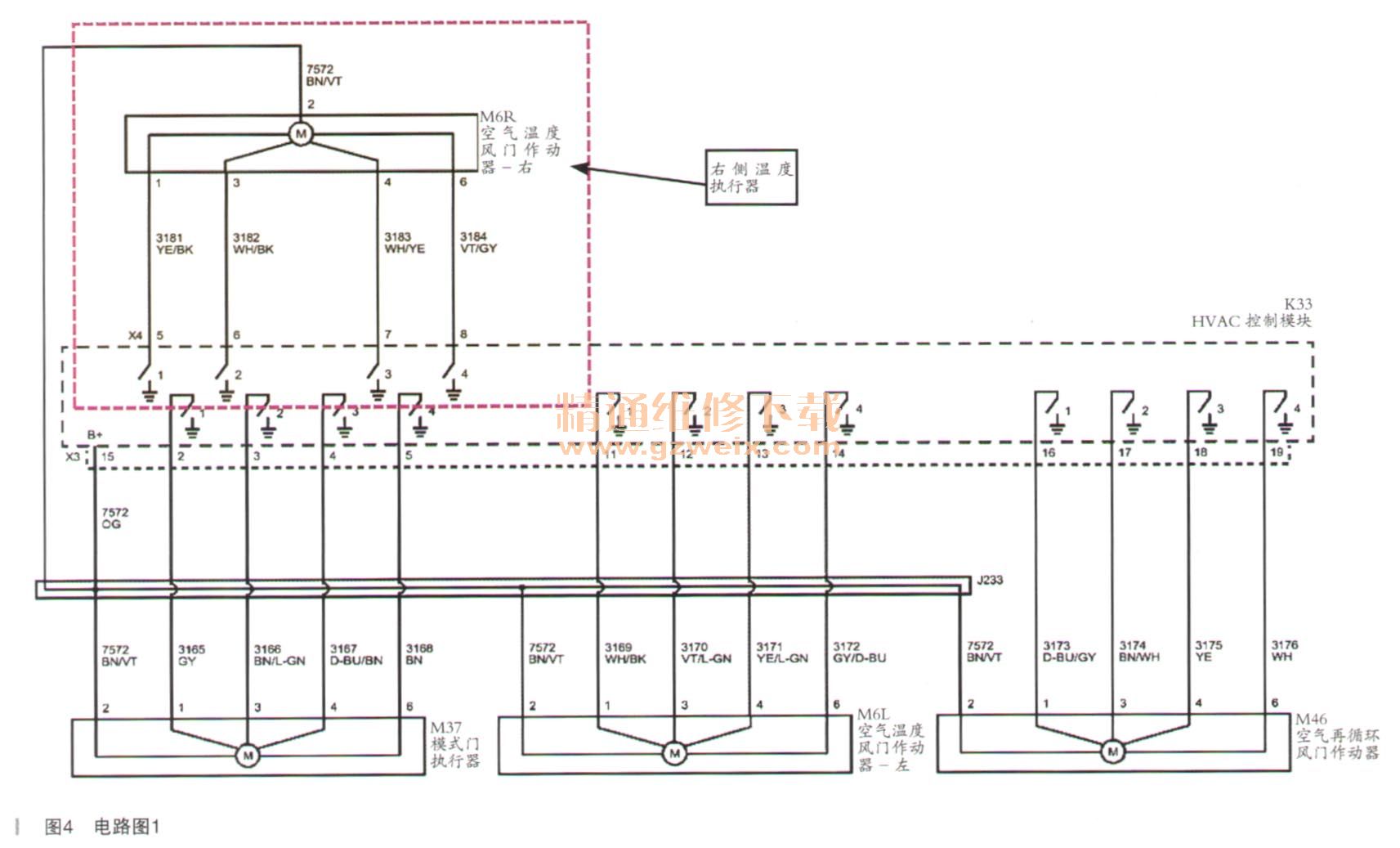

    根据维修线路图查找右侧温度执行器线路,如图4所示。

    根据线路图依据维修手册,对侧温度执行器线路3181、3182、3183、3184测试,电阻正常,如图5所示。

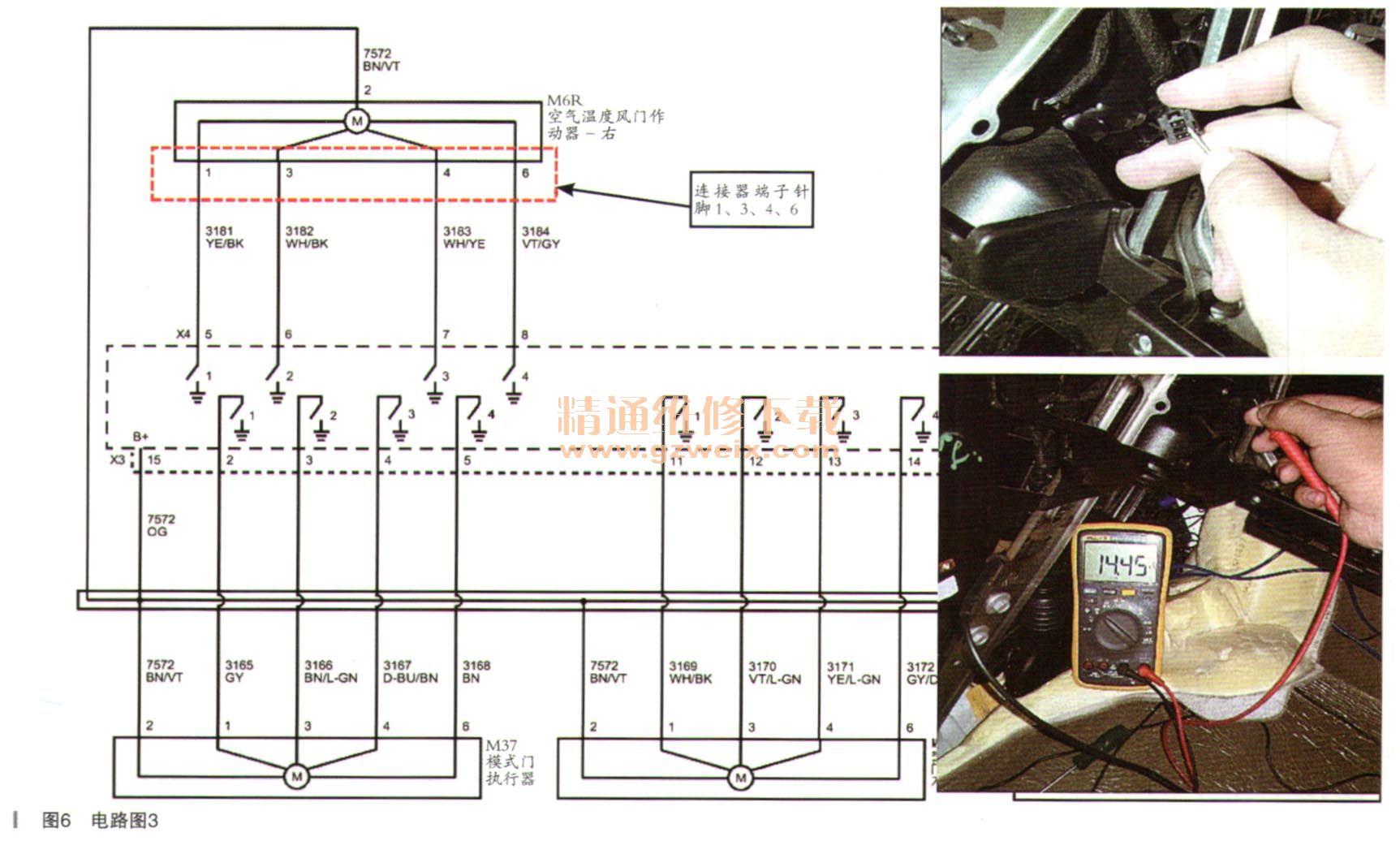

    根据维修手册测试侧温度执行器的连接器端子针脚1、3、4、6电压,正常。使用试灯测试,试灯点亮正常,如图6所示。

[1] [2]  下一页
