一辆行驶里程约5.5万km、配置2.0L I4PET MID发动机的2018款捷豹X761轿车。
客户反映:该车使用遥控器解锁和锁车可以正常解锁,按压车辆启动开关启动车辆,车辆无反应,仪表无任何显示,显示屏黑屏;按压车辆喇叭时车辆喇叭可以工作;按压双闪开关时双闪危险灯可以点亮。车辆偶尔仪表显示P驻车指示灯点亮,车辆里程显示英里。车辆显示日期0000且没有显示,过几秒钟后仪表黑屏,再按点火开关无任何反应。
驾驶员发现此故障,客户描述车辆未锁车停放约半小时左右再启动车辆时仪表显示英里,几秒钟后仪表黑屏;再按点火开关时无反应且仪表黑屏。遥控器可以控制车辆解锁和锁车。
故障诊断:检查车辆主
蓄电池正负极电缆无松动腐蚀现象。检查BJI3接线盒保险丝无腐蚀损坏现象,测量供电12.6V正常输出,保险丝无熔断腐蚀现象。

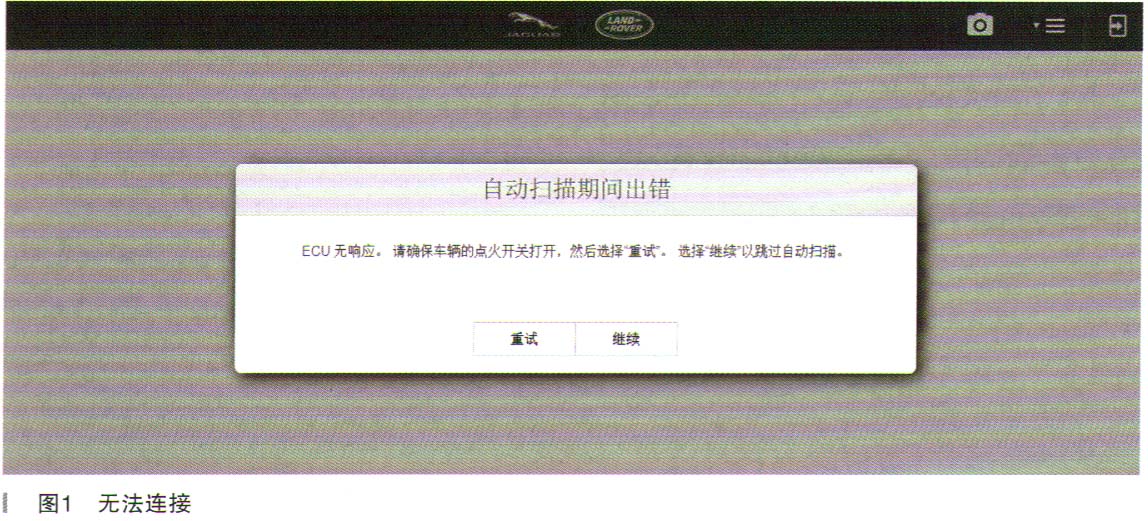

读取故障内容及SDD指导建议关键故障码的冻结值,根据故障现象连接稳压器及诊断仪,发现诊断仪与车辆无法连接,手动输入进入车辆发现诊断仪显示车辆控制模块都没有通信,如图1所示。
BCM/GWM总成控制各种车辆功能的电源,有9种电源模式可用于确定车辆的运行状态。这些模式中只有5种模式是驾驶员和技术员可注意到的,如下所示:
·电源模式0:点火开关关闭
·电源模式4:附件
·电源模式6:点火开关打开
·电源模式7:发动机运转
·电源模式9:发动机运转前拖转启动
有如下几方面可能原因:
(3)车辆CAN通信故障;
(4)车辆点火开关故障;
根据故障现象参考电路图(如图2所示)检查
BCM/GWM控制模块供电,测量C3BP01F-1和CBP01 F-2与负极测量电压12.6V与正极电压为0V;检测模块供电正常。

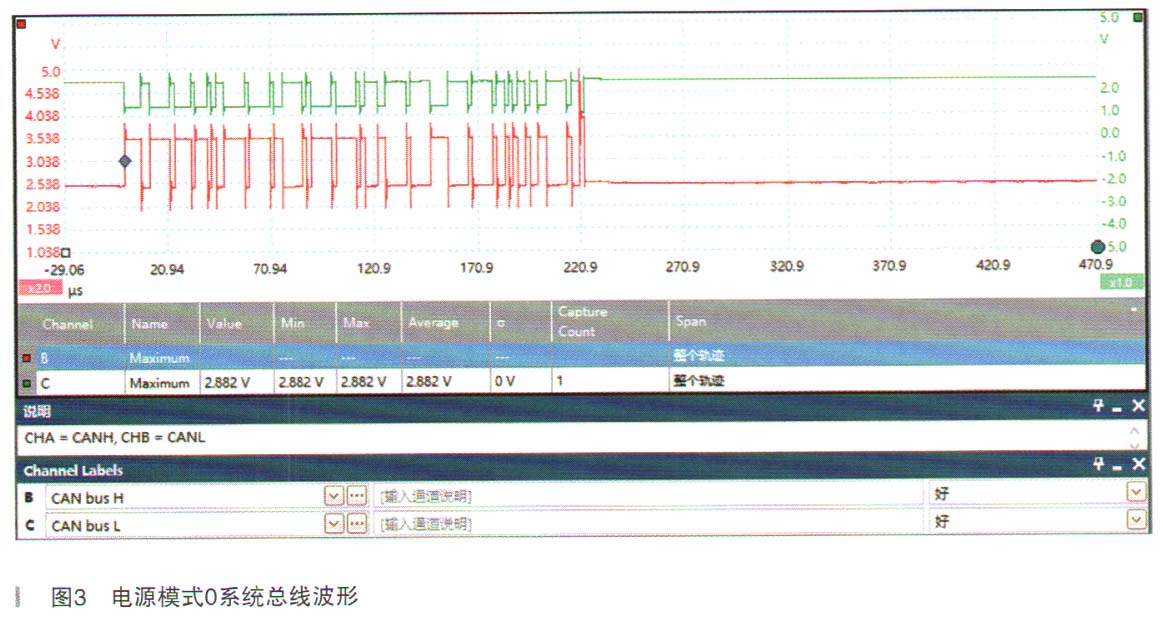

测量车辆,控制器局域网(CAN)电源模式。系统总线测量C40B-7和C40B-8使用示波器测量波形在正常范围内(如图3所示),断电测量终端电阻62Ω电阻值正常。
