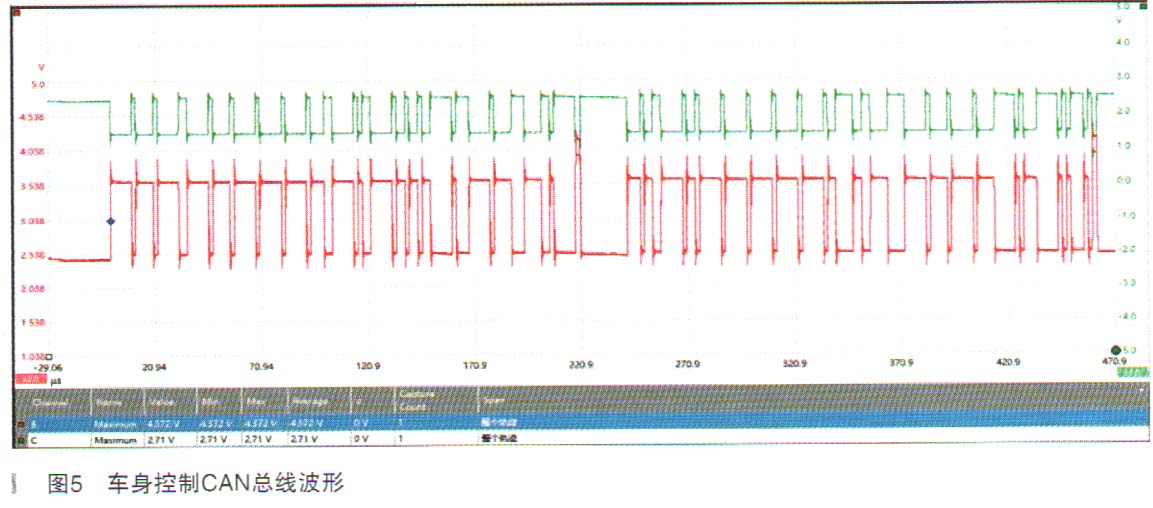

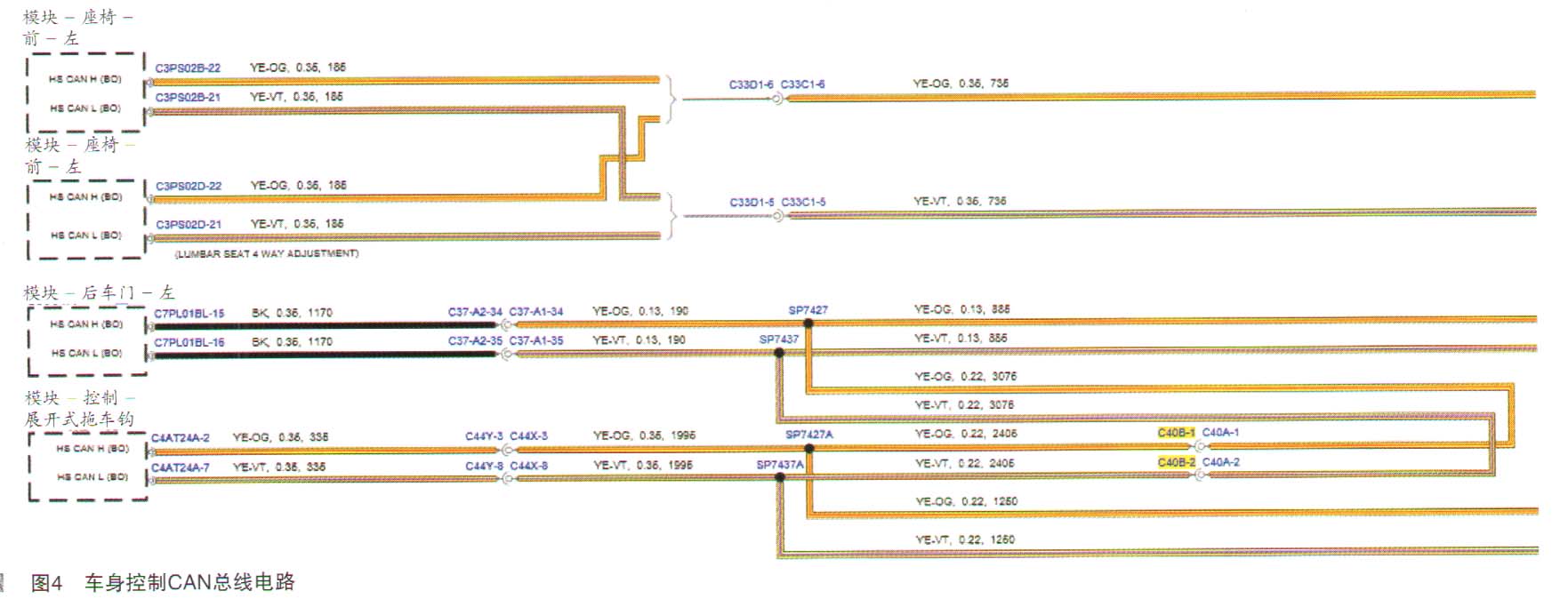

测量车辆,车身控制CAN网络,测量C40B-1和C40B-2使用示波器测量波形未见异常现象(如图4、图5所示),断电测量终端电阻62Ω电阻值正常。

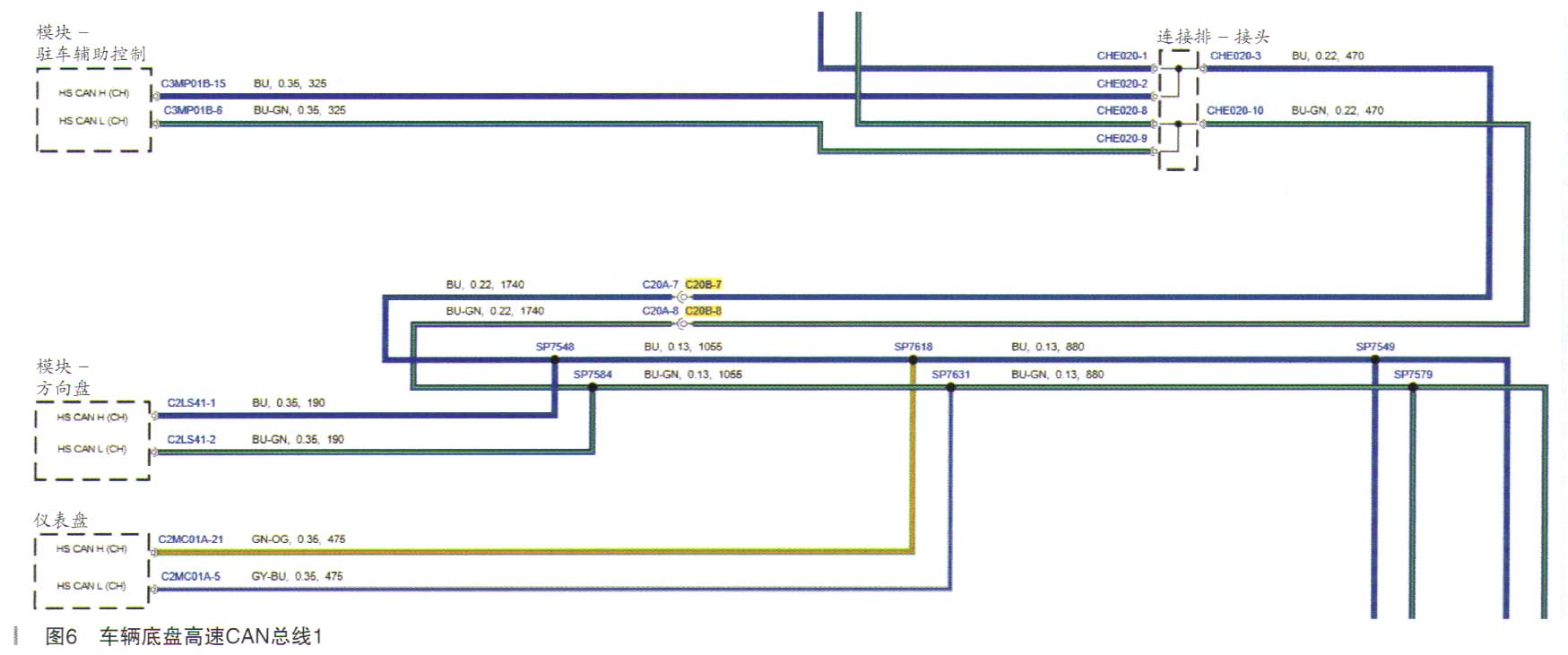

测量车辆,测量车辆底盘高速CAN总线(如图6所示),测量C20B-7和C20B-8使用示波器测量波形,发现无波形输出;使用万用表测量C20B-7和C20B-8测量与负极电压为0.7V,与正极电压0V且测量电压过低,使用示波器测量无波形输出,使用万用表测量终端电阻值62Ω且电阴值正常。

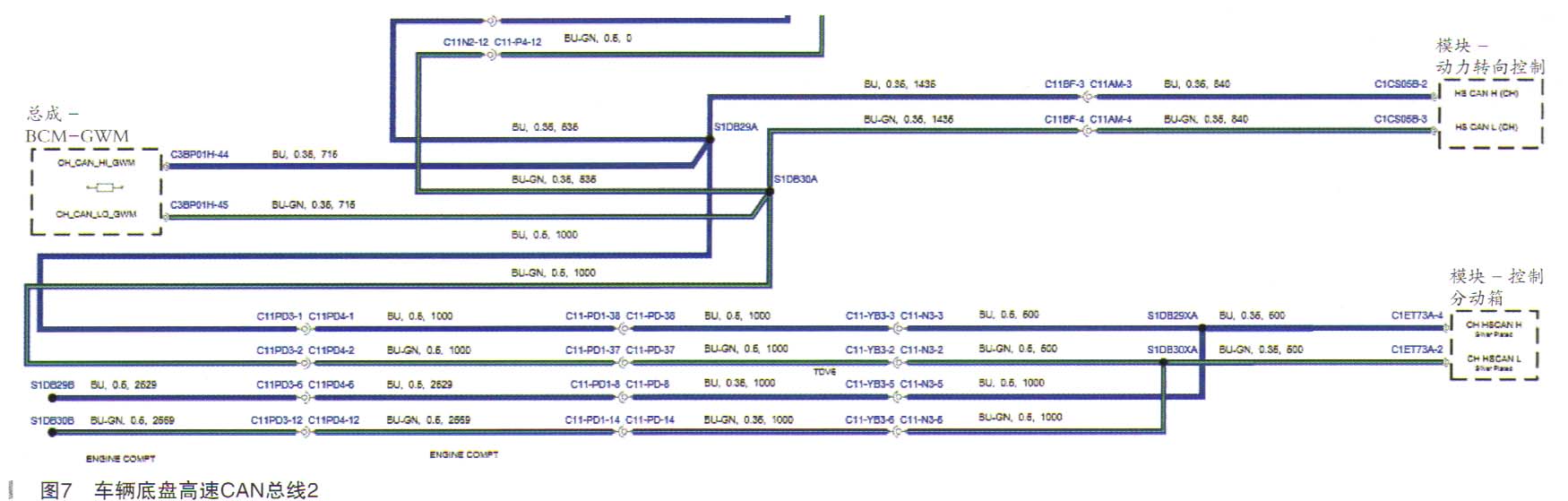

测量车辆底盘高速CAN总线(如图7所示),测量
BCM/GWM控制模块C3BP01 H插好控制车头,测量C3BP01H-44和C3BP01H-45与负极电压为0.7V且电压过低。拔下
BCM/GWM控制模块C3BP01H插头,测量
BCM/GWM控制模块输出电压0.9V且电压依旧偏低,也没有波形输出。
断开
BCM/GWM控制模块供电C3BP01F-1和C3BP01F-2插头约20min,再次插上控制插头测试车辆故障依旧。

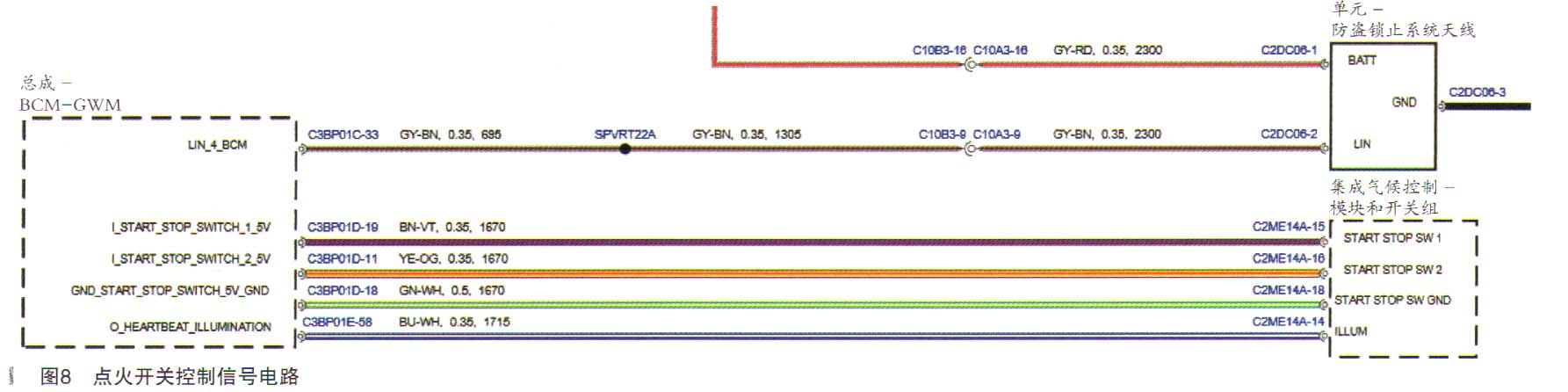

测量车辆点火开关控制信号(如图8所示),测量点火信号1的C2ME 14A-15插上控制插头测量与负极电压1.9V,拔下控制插头与负极测量C2ME 14A-15电压4V;测量点火信号2的C2ME 14A-16插上控制插头测量与负极电压1.9V,拔下控制插头与负极测量C2ME 14A-16电压4V。与同款车对比两个信号电压正常。
经过诊断检查车辆底盘高速CAN无信号波形输出,车身控制模块
BCM无唤醒,导致车辆点火开关无法打开且车辆
无法启动。
故障排除:更换新
BCM和RFA无钥匙控制模块后故障排除。
