捷豹XJL仪表提示盲点检测系统不可用
来源:本站整理  作者:佚名  2020-01-08 09:39:58

 故障现象确认:仪表提示盲点检测系统不可用, 但后视镜中可以显示警告 LED 指示灯(发光二极管)。

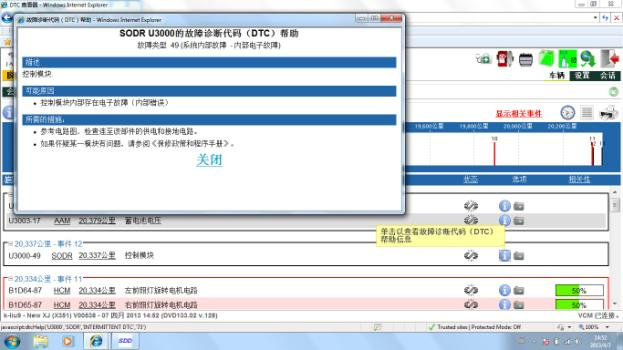

读取故障内容及 SDD 指导建议:
SDD 检测有相关 DTC:U3000‐49 SODR 35283 公里 控制模块; sdd 可能原因是:控制模块内部存在电子故障(内部错误)。 1.检查连至该部件的供电和接地电路。2.模块故障

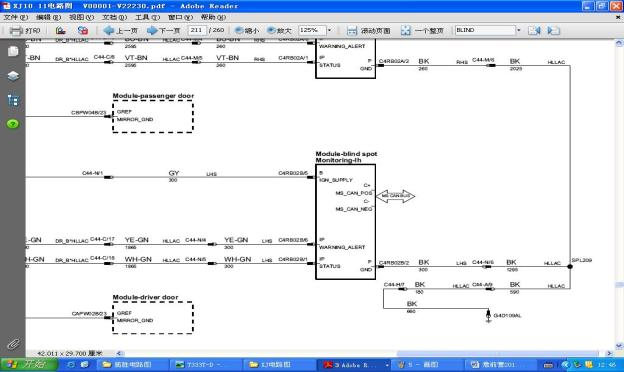

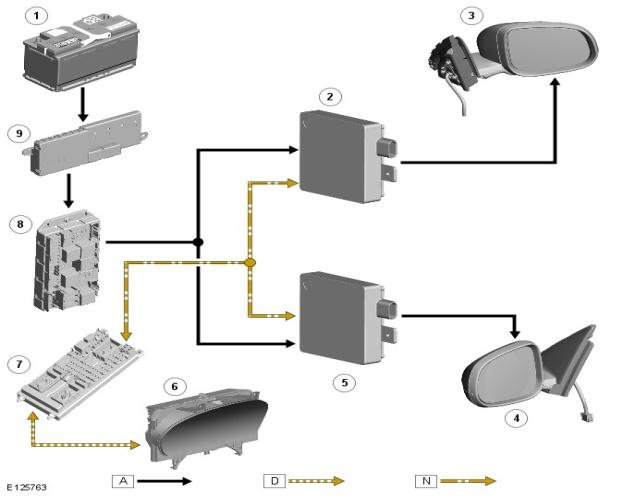

系统结构图及电路图:

故障诊断过程:
1. SDD 检查是右侧盲点检测模块故障,路试后发现左侧可以正常使用,右侧无法工作,在检测到后方有车上来时右侧后视镜没有显示。
2. 由于故障码直接指向是控制模块故障,因此中速网络故障的可能原因几率较小,两个雷电都装在后杠上,拆出后按故障指引,检查模块的电源线 12.03v, 搭铁也是正常的。 检查模块的网络电压高低 CAN 网有电压差,两个相加也差不多 5V.在正常的范围内。
3. 上 topix 查找后,发现在更换左侧雷达模块时不需要进行匹配,只在更换右侧时才需要匹配。因此把左侧的模块对调到右侧时,并重新匹配后发现盲点检测模块可以正常使用了。因此可以判断出是由于模块内部电子故障引起的。

相关故障部位图片、数据流及分析:
系统将发射雷达脉冲,并对反射进行分析,从而识别任何进入盲点区域内的需关注的物体。 检测到已定义的盲点区域内存在其他车辆后,该系统将使位于相应车外后视镜中的琥珀色警示图标亮起,以此警示驾驶员。如果系统中存在任何故障,将在两个盲点监控模块中存储相应模块的 DTC(故障诊断码)。 更换模块需要使用 Jaguar 认可的诊断设备配置右侧模块。 由于所有模块都是作为左侧模块提供的,因此更换左侧模块无需配置。如果通信网络中存在故障,并且后视镜中无法显示警告 LED(发光二极管),将在仪表盘信息中心显示一条故障消息。
故障原因分析:因该车后视镜中有显示警告指示灯,从而判定不是网络故障引起。故障码直接指示是控制模块,从而更好判定是模块出现故障的几率大点,再检查电源和搭铁都是正常的。
故障处理办法:更换雷达模块。

相关资料:精通汽修在线平台 99元VIP包年超值体验

关键词:捷豹XJL
