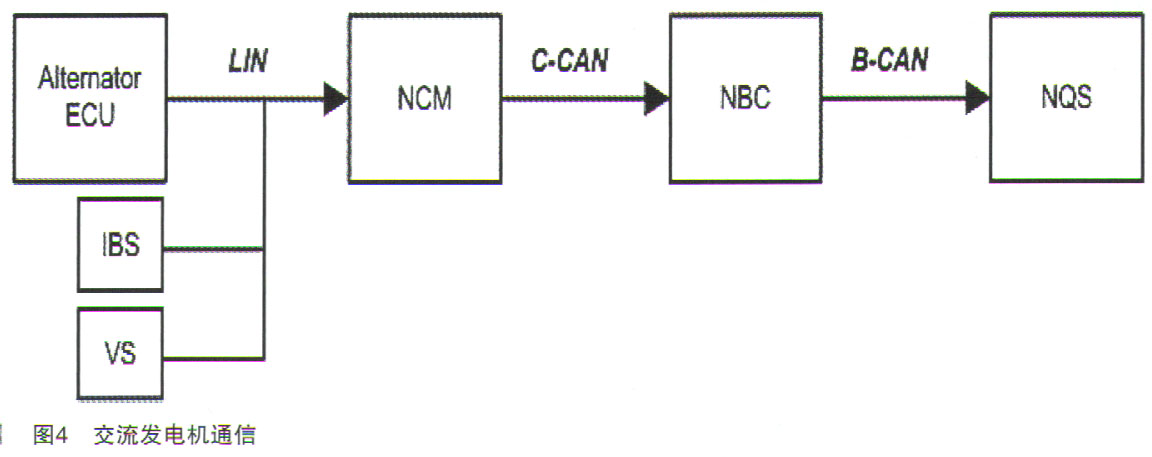

NCM还利用LIN线路与智能交流发电机通信并进行控制，如图4所示。

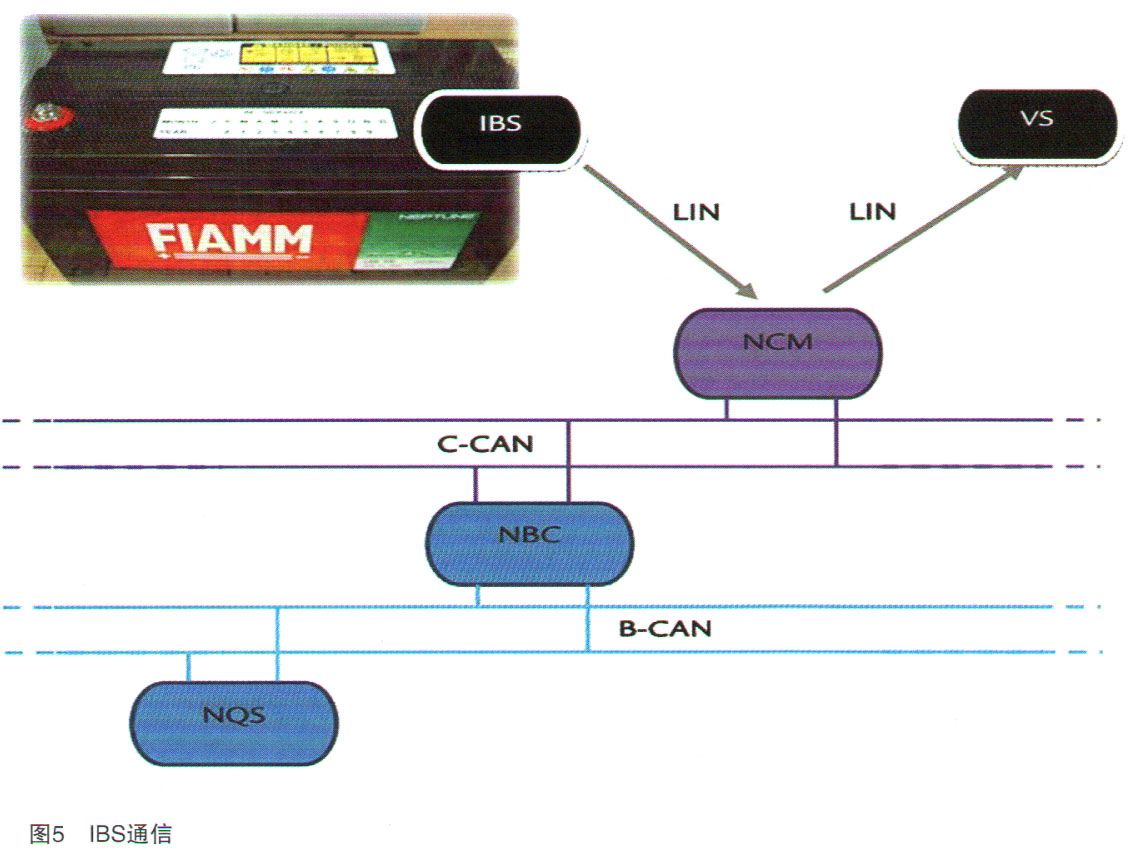

Motronic从IBS接收电压、电流和温度信号，计算
蓄电池状态，以确定
蓄电池电压目标值。它还通过NBC将
蓄电池电压值和故障状态（如有）发送至NQS，如图5所示。
查询工厂技术诊断帮助（如图6所示），诊断帮助为检查
ECU软件升级版本。经查询该车辆发动机单元软件并无更新。
根据查询电路图结构分析，如图7所示为主电源电路，暂不需考虑。可能的原因在如图8、图9所示的电路中，再根据车辆充电系统的功能原理及电路图判断可能的故障原因如下：
