故障诊断：启动车辆着车，开关大灯时能正常开启，可以正常切换远近光，小灯正常点亮，转向灯闪烁正常，但仪表显大灯失灵（如图1所小），需要维修。开关钥匙重新开启大灯发现右侧大灯不能摆动。

    该车配有自适应大灯系统，该系统能够根据汽车方向盘角度、车辆偏移率和行驶速度，不断地对大灯进行动态调节，适应当前的转向角，保持灯光方向与汽车的行驶方向一致，以确保对前方道路提供最佳照明并对驾驶员提供最佳可见度。系统能够根据行车速度、转向角等自动调节大灯的偏转，以便能够提前照亮未到达区域，提供全方位照明。系统可根据行驶数据对大灯进行横向（左右）、垂直（上下）方向调节。

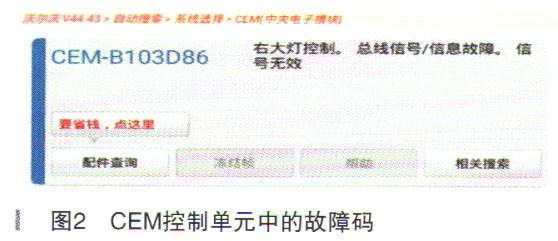

    连接诊断仪读取相关故障码，CEM（中央电子模块）存储故障码CEM-B103D86右大灯控制，总线／信息故障，信号无效，如图2所示。

    结合车辆的故障现象，不知是右侧大灯内部故障导致不能摆动，还是CEM中存储有故障不让该系统激活。根据故障码提示可以了解到该车的故障为CEM与右前大灯的通信数据错误或者信息、缺少导致。

    查找该车大灯线路图如图3所示。

    从图3中可知，该车的左右大灯都是通过大灯插头的8号针脚和CEM进行通信，并且通信方式为LIN总线通信。引起上述故障现象的原因有：

    ·右前大灯故障

    ·通信线路故障

    ·右前大灯供电、搭铁不良

    ·CEM内部故障

    使用5W试灯测量右前大灯7号和12号针脚，即右前大灯供电、搭铁，试灯正常点亮，并且电压为12V，无异常。

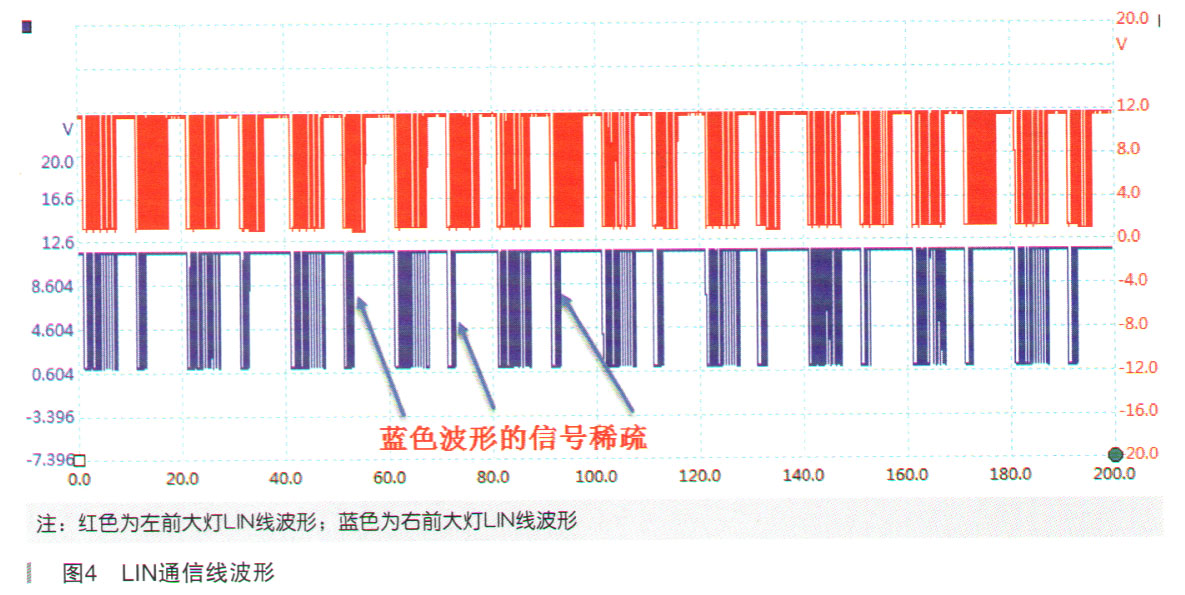

    使用示波器测量左前大灯和右前大灯的8号针脚通信线的波形如图4所示。
