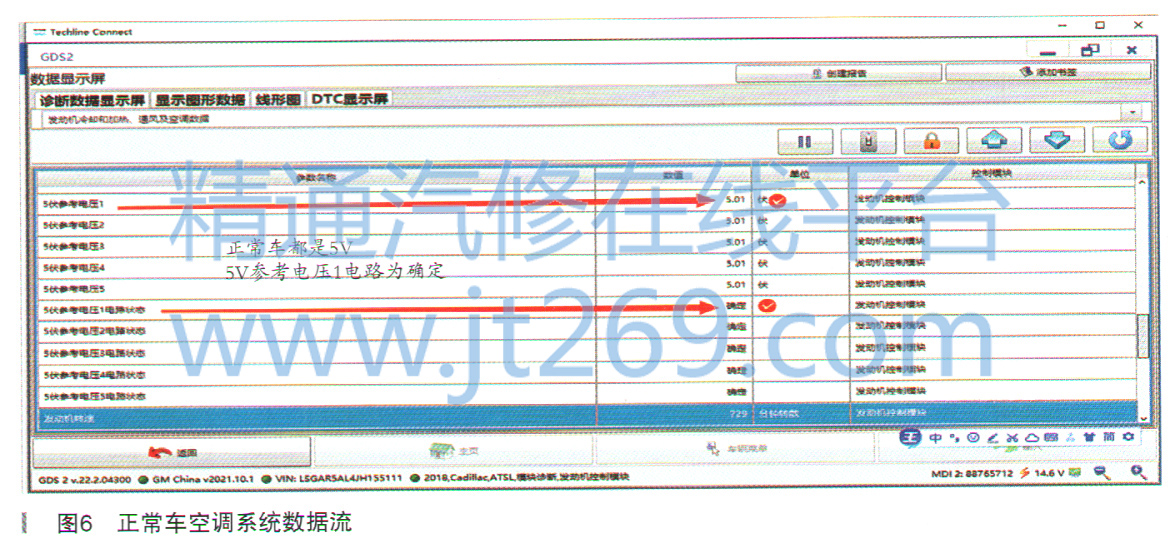

空调系统数据流如图5和图6所示。



    5V参考电压1电路向下列传感器提供5V电压：

    ·歧管绝对压力传感器

    ·空调制冷剂压力传感器

    ·车辆稳定控制开关

    ·排气和进气凸轮轴位置传感器

    每次从受影响的5V参考电压电路上断开一个部件，同时观察诊断仪上的“5V Reference Circuit Status（5V参考电压电路状态）”参数，这样可以帮助查找该故障。断开故障源后，诊断仪的参数将从“Malfunction（故障）”变为“OK（正常）”。如果断开了所有的5V参考电压部件后仍指示故障，则故障可能位于线束中。

      电路诊断／系统检验：

      （1）将点火开关置于“ON（打开）”位置。

      （2）确认诊断仪上的所有“5V Reference Circuit Status（5V参考电压电路状态）”参数未显示“Malfunction（故障）”。

      图5数据流看出故障车ECM中5V参考电压1电路显示0.11V、5V参考电压1为故障。

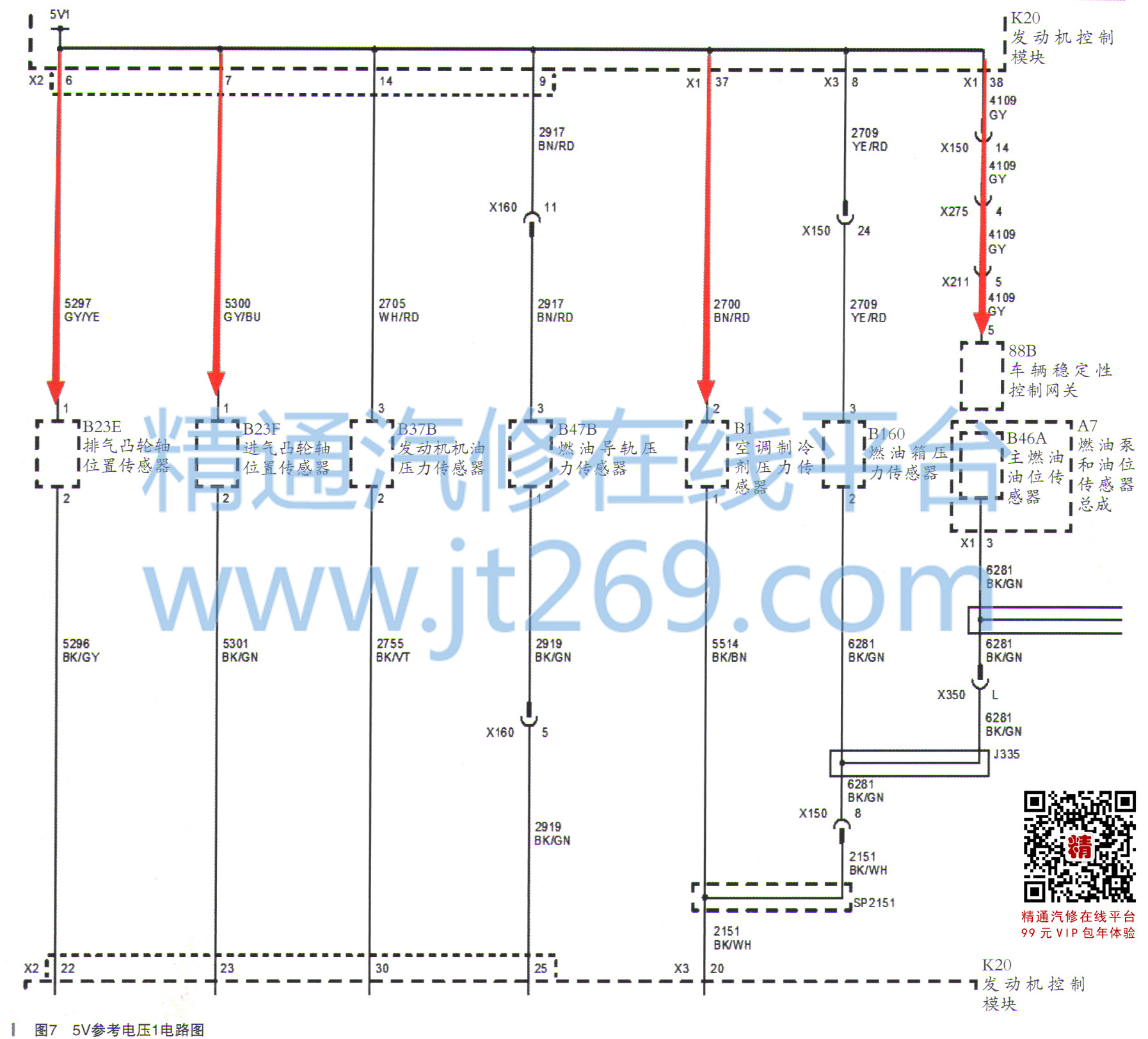

      查看电路图，如图7和图8所示。
