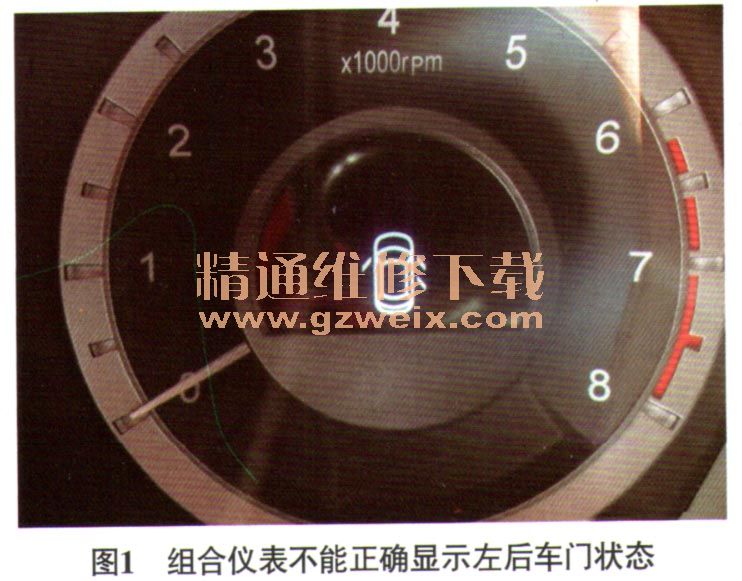

一辆江淮瑞风S3轿车。该车打开左后车门时，组合仪表不能正确显示左后车门状态（图1），而其他车门 状态显示正常。

    故障诊断：该车车门状态显示的原理为：车身控制模块（BCM）通过门控开关（在车门关闭时断开，在车门打开时闭合搭铁）信号监测各车门状态，然后再通过通信线路将车门状态信息传递至组合仪表，最后组合仪表显示各车门状态。根据故障现象分析可能的故障原因有：左后门控开关及其线路故障；车身控制模块（BCM）故障；组合仪表及其通信线路故障。首先与其他车门调换门控开关，故障依旧；用万用表测量左后门控开关上的黑色导线，搭铁正常；测量蓝黑色导线，无电压（正常情况下应有10 V左右的电压），异常，初步怀疑黑蓝色导线与BCM间的线路发生断路。

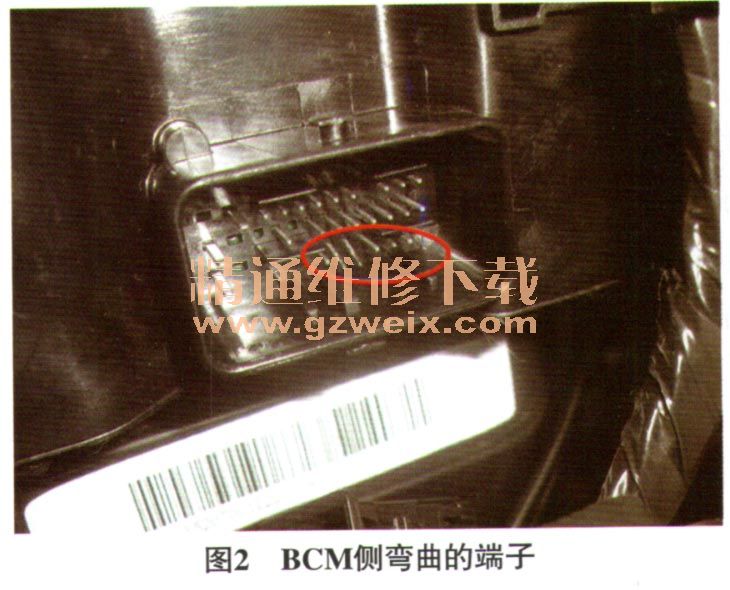

    查看电路图得知，左后门控开关与BCM之间还有1个中间导线连接器MF1。测量导线连接器MF1端子11与左后门控开关蓝黑色导线间的导通性，正常。脱开BCM导线连接器M02检查，发现BCM侧的2个端子弯曲（图2）。诊断至此，可知BCM负责接收左后门控开关信号的端子弯曲，导致BCM无法监测左后车门状态。
