一辆行驶里程超23.8万km、搭载1.8T发动机的2009年荣威750轿车。车主反映:该车发动机无法启动。
故障诊断:接车后试车,尝试启动发动机,启动机运转正常,但发动机无着机迹象。用故障检测仪检测,无故障代码存储。检查火花塞,不跳火;使用二极管试灯测量喷油器控制信号,试灯不工作;测量点火线圈和喷油器的供电,均正常。诊断至此,推断发动机控制单元未向点火线圈和喷油器提供点火和喷油信号,可能的故障原因有:曲轴位置传感器及其线路故障;发动机控制单元及其线路故障。

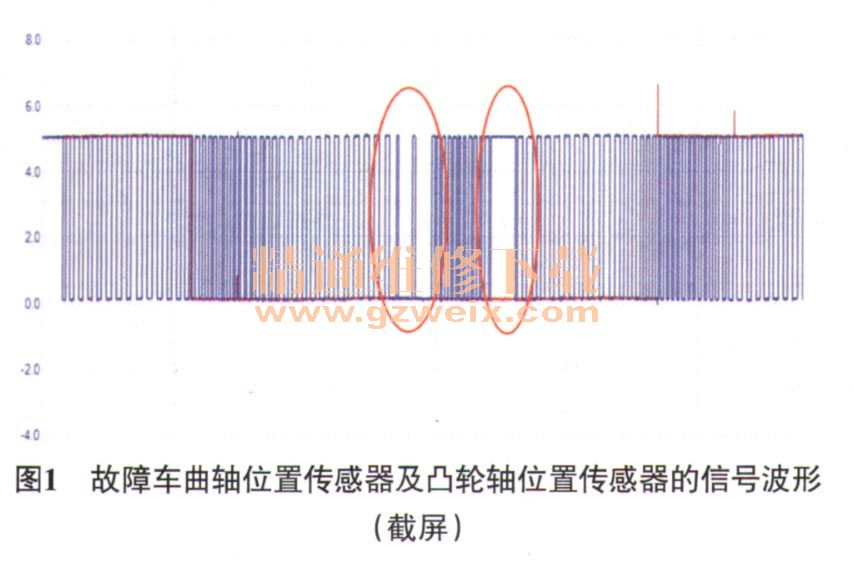

拆检曲轴位置传感器,外观无异常;测量其供电、搭铁及信号线路,均正常。更换曲轴位置传感器后试车,故障依旧。测量发动机控制单元的供电及搭铁,均正常。使用示波器测量曲轴位置传感器及凸轮轴位置传感器的信号波形(图1,蓝色为曲轴位置传感器信号波形,红色为凸轮轴位置传感器信号波形),发现曲轴位置传感器信号波形中存在几个间隙较大的信号,且无大齿缺信号。既然曲轴位置传感器及其线路均正常,怀疑曲轴位置传感器信号盘有问题。
拆下启动机,转动曲轴发现曲轴位置传感器信号盘存在翘曲现象;拆检飞轮(曲轴位置传感器信号盘与飞轮一体),发现曲轴位置传感器信号盘已变形(图2)。
故障排除:更换飞轮后试车,发动机顺利启动着机。再次测量曲轴位置传感器及凸轮轴位置传感器的信号波形(图3),恢复正常,故障彻底排除。
故障总结:曲轴位置传感器安装在变速器壳体上,与凸轮轴位置传感器一同用于控制发动机的喷油和点火正时,以及气缸失火的监测诊断。曲轴位置传感器信号盘上有58个齿,曲轴旋转1圈产生58个方波,其中2个方波间的间隙较大,是由大齿缺产生的,发动机控制单元以此为基准信号,判断1缸或4缸将处于压缩上止点。在安装飞轮时,要避免曲轴位置传感器信号盘发生磕碰;在安装曲轴位置传感器时,要保证其与信号盘间有一定间隙,以免发动机运转时发生干涉。
