一辆行驶里程约1.7万km、配置1.5T发动机的2014年名爵GT轿车。客户反映：该车辆发动后EP灯亮，如图1所示。

    故障诊断：技师接车后进行常规检查，用钥匙打开点火开关，车辆显示正常，启动发动机后EP灯点亮，试车后复查，确认故障存在。
    连接故障诊断仪，VDS读取故障码：P0826升挡和降挡开关电路故障，如图2所示。

    使用VDS读取实时显示的动态数据对比，如图3和图4所示。



    正常车显示：
    很显然，在故障状态下手动模式开关是打开的。

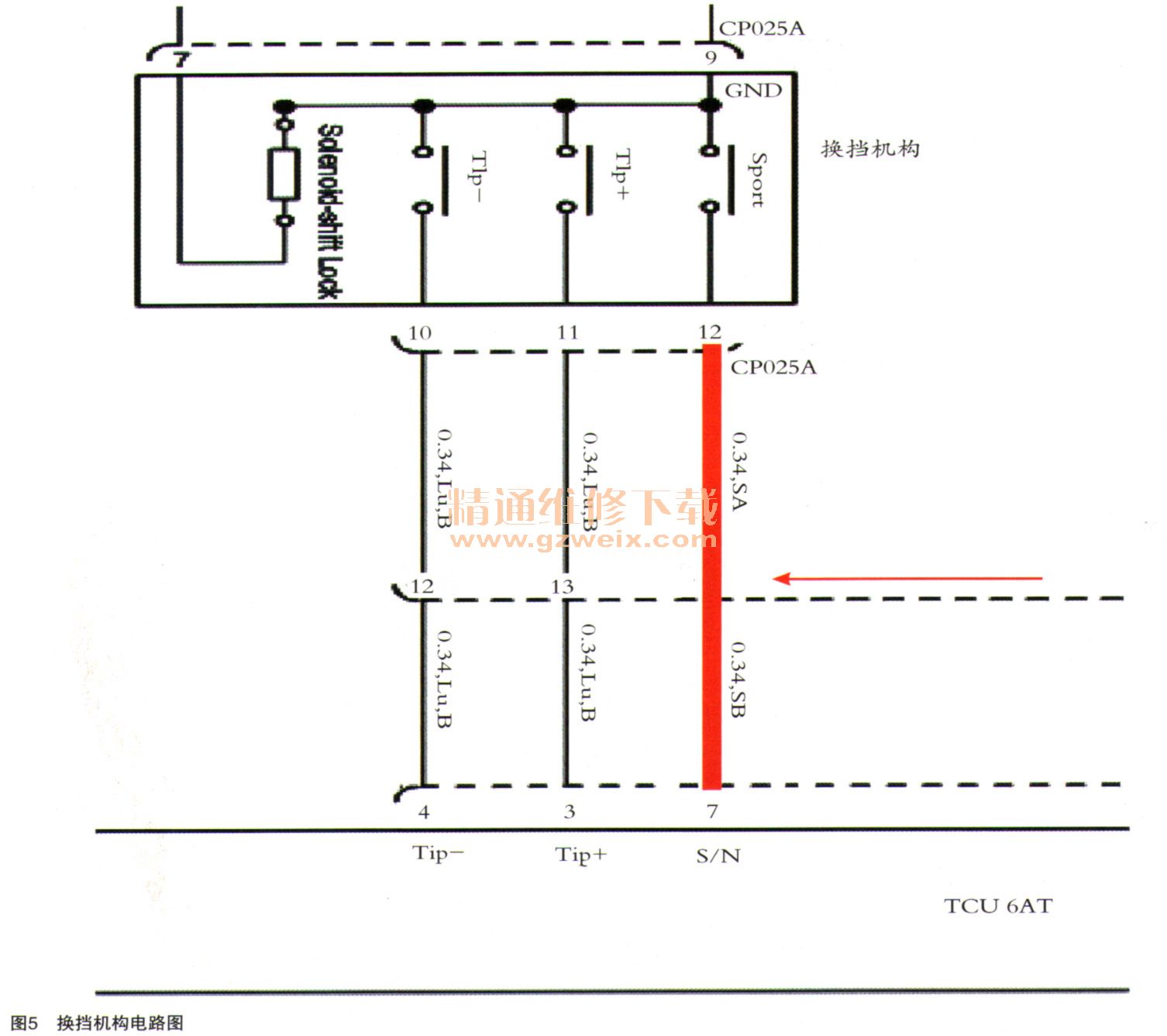

    故障排除：技师查阅换挡机构相关电路图，如图5所示。

    根据实时显示分析，手动模式开关在P挡有异常工作现象。从电路分析，只有在红色标注线处有异常搭铁才能构成回路，或换挡机构内部触点常吸合使这个挡位模式工作。
    理清思路后，技师用万用表测量电路图红色标注线的电阻，为0.2Ω，说明此线确实有异常搭铁构成回路现象。顺着线束查找，发现此线在箭头指示的接插件处被人为加装了一条行车记录仪接线。拆除加装件试车，故障排除。
    故障总结：随着汽车改装日益多样化，车主加装个性化的车载用品已经很常见。但是不专业的加装一定会带来意外的烦恼，而查找这些人为原因造成的故障又往往容易让技师头疼，所以维修前的问诊已经成为准确判断故障的必要手段了。
