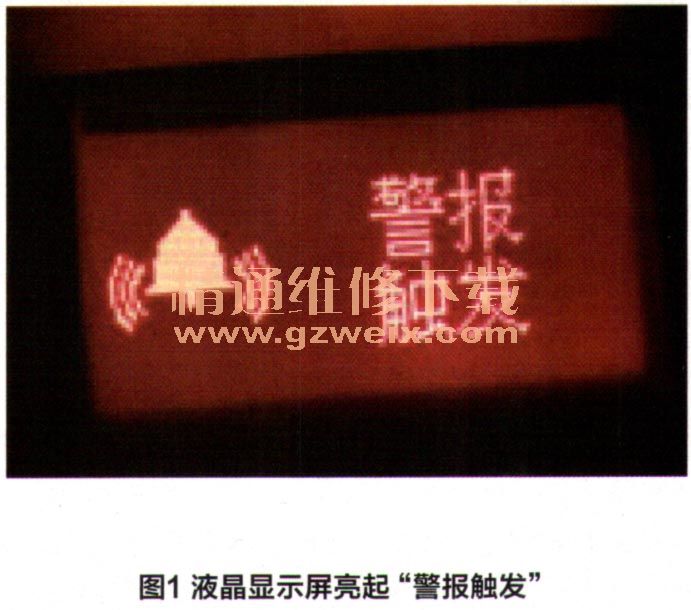

一辆新到店的2016款全新MG GS名爵锐腾，装备1.5T发动机和DCT250双离合自动变速器，VIN码LSJA24U65HS01 ****,配备无钥匙进入和一键启动系统，里程表显示1 km。该车踩制动、挂P挡，发动机无法启动，全车供电系统无法进入ACC和IG供电模式，仪表盘液晶显示屏亮起红色“警报触发”（图1），防盗喇叭未报警。

    故障诊断：
    1．连接VDS诊断电脑，扫描各控制单元未检测到与故障现象相对应的故障码，测量蓄电池电压为12.4V，主电源供电正常。
    2．由于没有检测到与故障现象对应的故障码，只好查阅该车电路图（图2、图3），从一键启动控制逻辑查起。



    3．设有一键启动开关，当按下一键启动开关时发出启动指令信号，由两条信号线将该指令分别送到无钥匙进入模块和车身控制模块，此时两条信号线的电压会下降，两个模块根据信号线的下拉电压识别一键启动开关的状态。一键启动开关3号端子（图2）为无钥匙进入模块输入信号，6号端子（图3）为车身控制模块输入信号，开关未按下时，测量3号端子7.63V，6号端子8.1V；开关按下时，3号端子4.5V，6号端子4.7V，均属于正常。
    4．在测量一键启动开关过程中，发现按下一键启动开关时，智能钥匙上的红色指示灯持续闪烁，不正常，正常情况是闪烁两次。按下一键启动开关时，无钥匙进入模块会接收启用指令，激活模块进入工作状态，其后车内天线发送防盗信息认证请求信号给智能钥匙，智能钥匙接收到认证请求信号后，发送射频信号给车身控制模块，由车身控制模块认证钥匙是否合法。
