一辆行驶里程约15万km、搭载HFC4GA发动机和5速手动变速器的2007年江淮瑞风商务车。该车因前部示廓灯、后部尾灯及组合仪表灯均不亮而进厂检修。
故障诊断:接车后首先试车验证故障现象,启动发动机,将灯光开关(也称为多功能开关)置于PARK位置,组合仪表灯、前部示廓灯、后部尾灯及牌照灯均不亮;将灯光开关置于HEAD位置,前照灯点亮,组合仪表灯、前部示廓灯、后部尾灯及牌照灯仍然不亮。

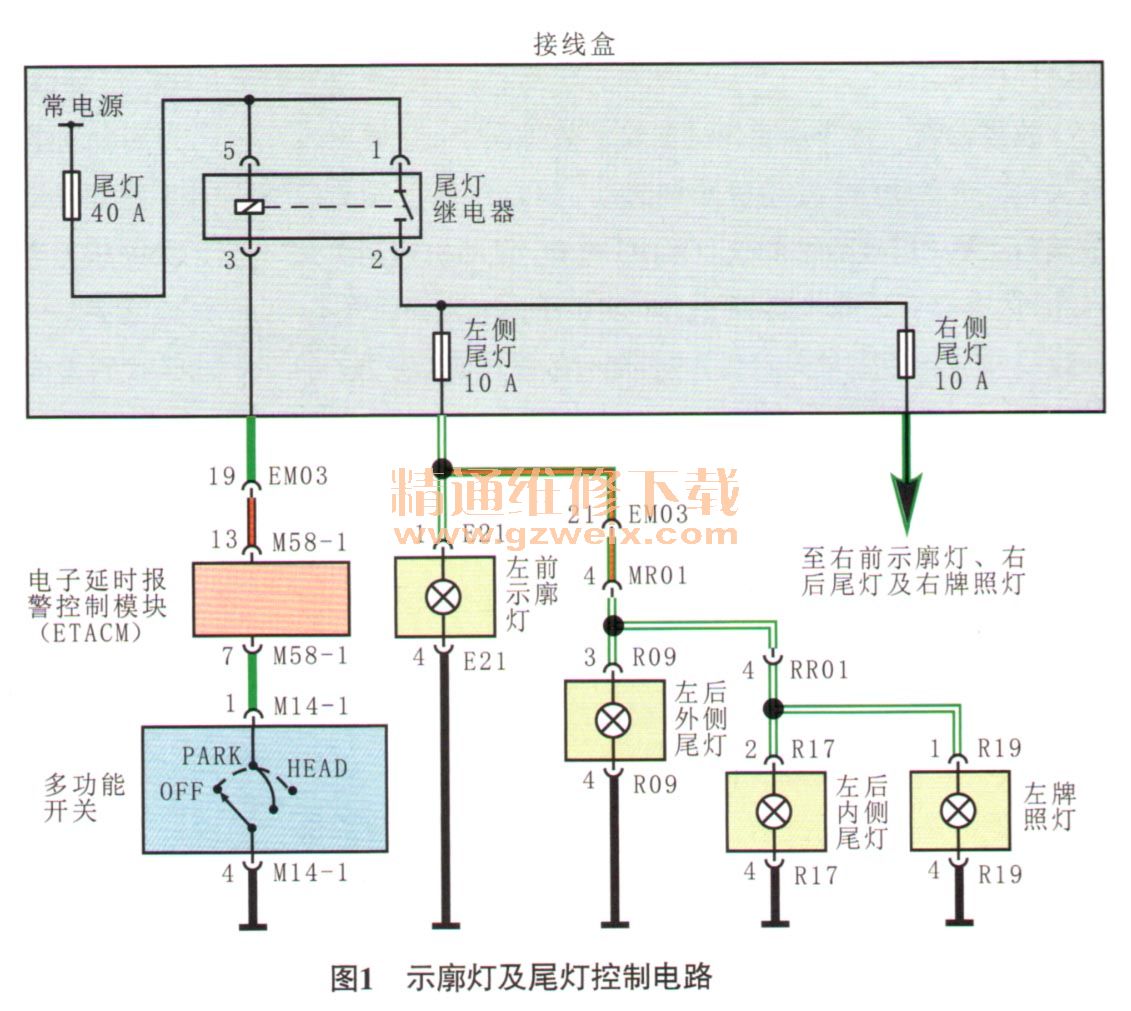

查看示廓灯及尾灯控制电路(图1),分析认为造成故障的可能原因有:尾灯继电器故障;尾灯熔丝(40 A)熔断;左侧尾灯熔丝及右侧尾灯熔丝(10 A)同时熔断;尾灯继电器控制线路故障;电子延时报警控制模块(ETACM,俗称为车身控制模块)故障;灯光开关及其线路故障等。
本着由简到繁的诊断思路对上述的可疑故障点进行逐一排查。将灯光开关置于PARK位置,找到尾灯继电器(图2),拔下尾灯继电器,用万用表测量尾灯继电器内部线圈电阻,为94Ω左右,正常;用尾灯继电器替换喇叭继电器(2个继电器规格型号相同),按喇叭按钮,喇叭工作正常,说明尾灯继电器正常。在安装尾灯继电器过程中,尾灯继电器并没有吸合的声音;再次拔下尾灯继电器,用万用表依次测量尾灯继电器底座端子1、端子5与车身搭铁之间的电压,均为12.3V,说明尾灯继电器供电正常;将尾灯继电器底座端子1与端子2跨接,前部示廓灯、后部尾灯、组合仪表灯及牌照灯均能正常点亮,说明上述灯泡至尾灯继电器线路正常。

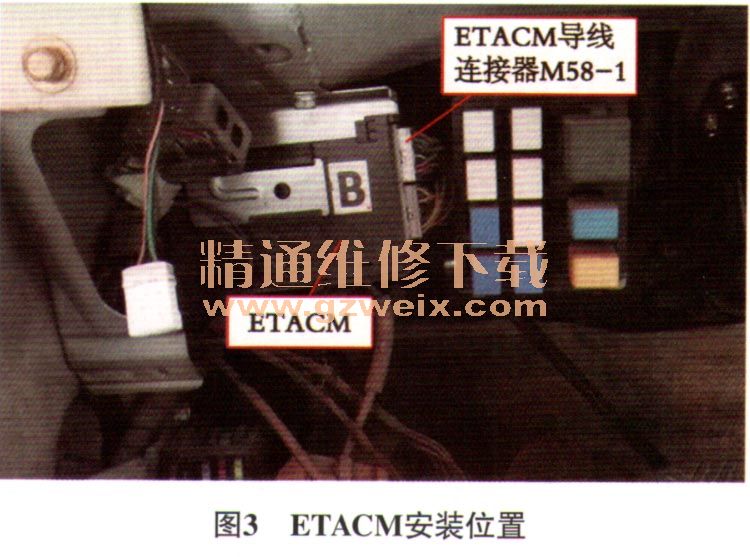

拆下仪表板驾驶人侧下部装饰板,找到ETACM(图3),断开ETACM导线连接器M58-1,将导线连接器M58-1端子13挑出,用一跨接线将端子13与车身搭铁短接,上述灯光均能正常点亮,排除尾灯继电器控制线路故障的可能。为了确定是ETACM故障,还是灯光开关及其线路故障,将灯光开关置于PARK位置,测量导线连接器M58-1端子7与车身搭铁导通情况,导通良好,排除灯光开关及其线路故障。诊断至此,将故障点锁定在ETACM上。
故障排除:更换ETACM并用遥控匹配器进行匹配后试车,故障现象消失,故障排除。
相关资料:2006年江淮瑞风商务车原厂底盘维修手册
