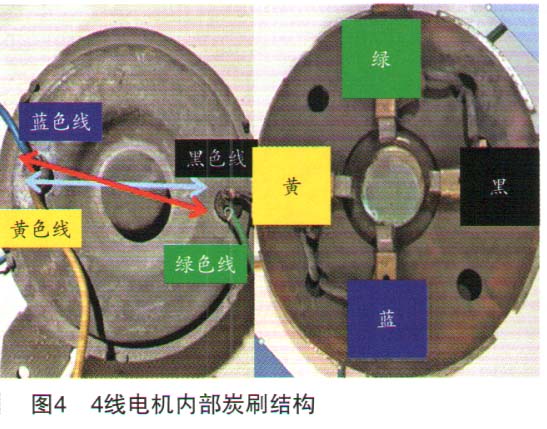

此款电动散热风扇以前没有遇到过，不知道它的内部构造，不了解它的工作原理，所以要拆开旧的电动散热风扇电机进行研究。拆开后发现它的四条线分别与四个炭刷相连，四个碳刷是对称的，彼此相隔90°，内部结构如图4所示。

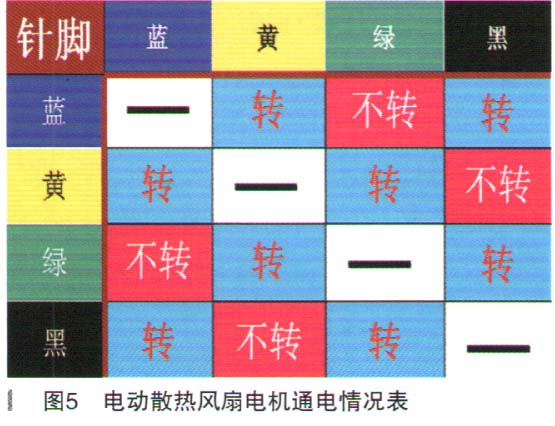

    给电动散热风扇电机的任一两条线加载12V电压，查看电机是否运转，结论如图5所示。绿色线与蓝色线之间通电不转，黄色线与黑色线之间通电不转，但有电流通过。绿色线与蓝色线的炭刷相对，黄色线与黑色线的碳刷相对。绿色线与黄色线或黑色线之间通电转，黄色线与绿色线或蓝色之间通电转。试验结果为：碳刷之间间隔90°的通电都转，炭刷之间间隔为180°的通电都不转。

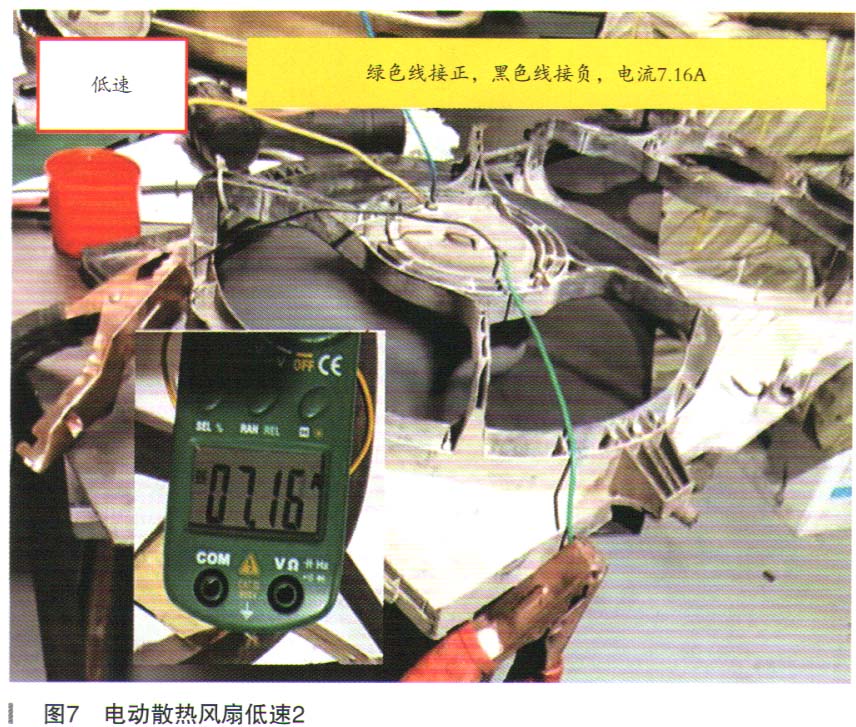

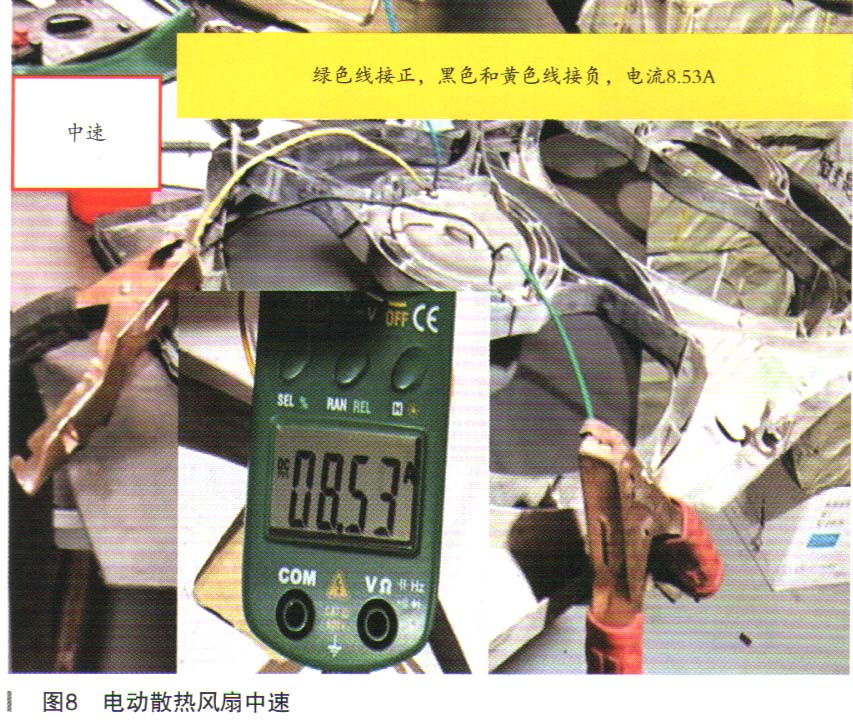

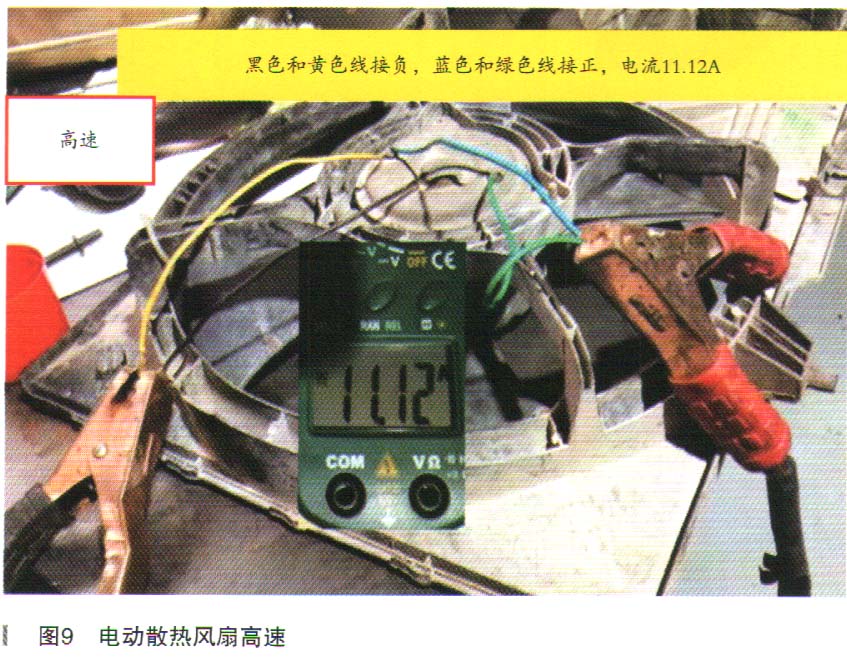

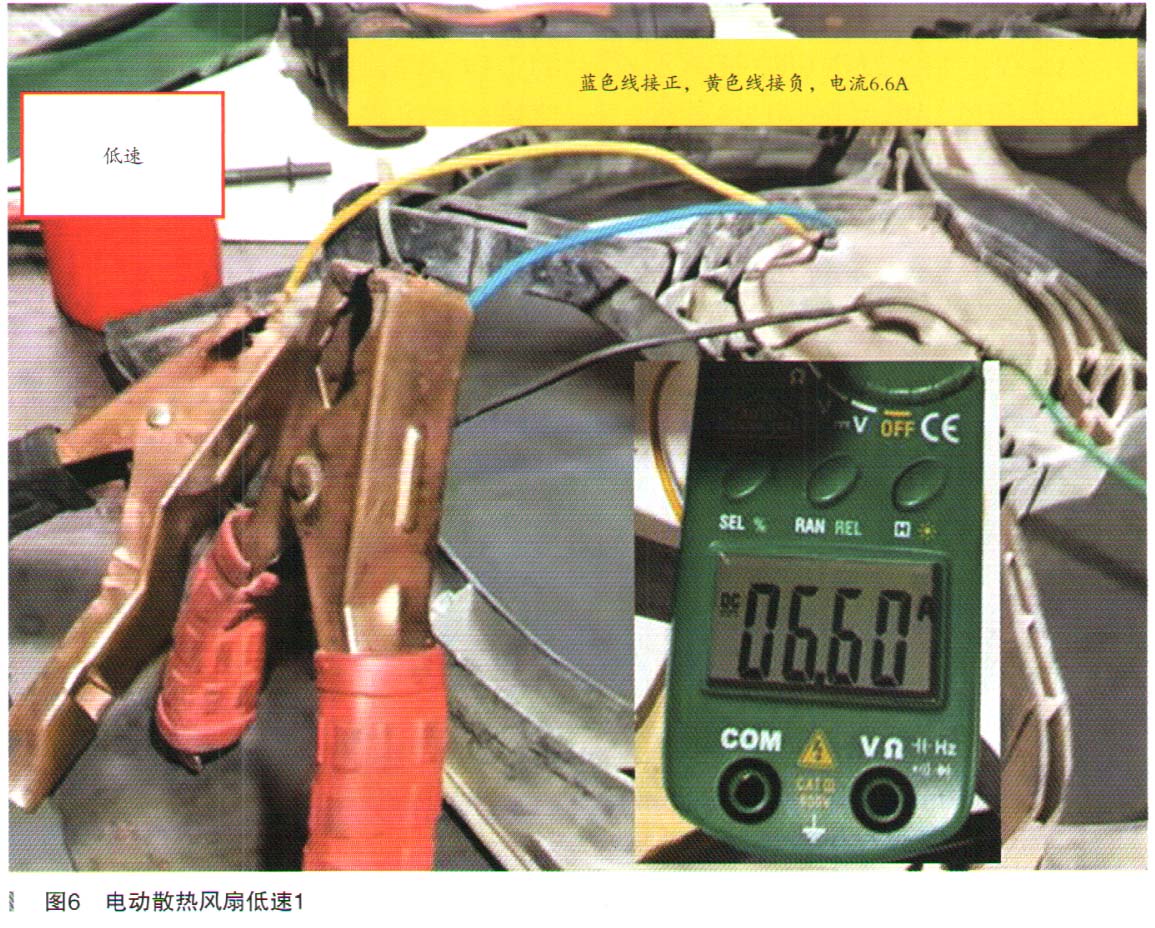

    试验电动散热风扇的高中低速。蓝色线接蓄电池正极，黄色线接蓄电池负极，电流6.6A，为低速，如图6所示；绿色线接蓄电池正极，黑色线接蓄电池负极，电流7.16A，为低速，如图7所示；绿色线接蓄电池正极，黑色线和黄色线接蓄电池负极，电流8.53A，为中速，如图8所示；黑色线和黄色线接蓄电池负极，蓝色线和绿色线接蓄电池正极，电流11.12A，为高速，如图9所示。
