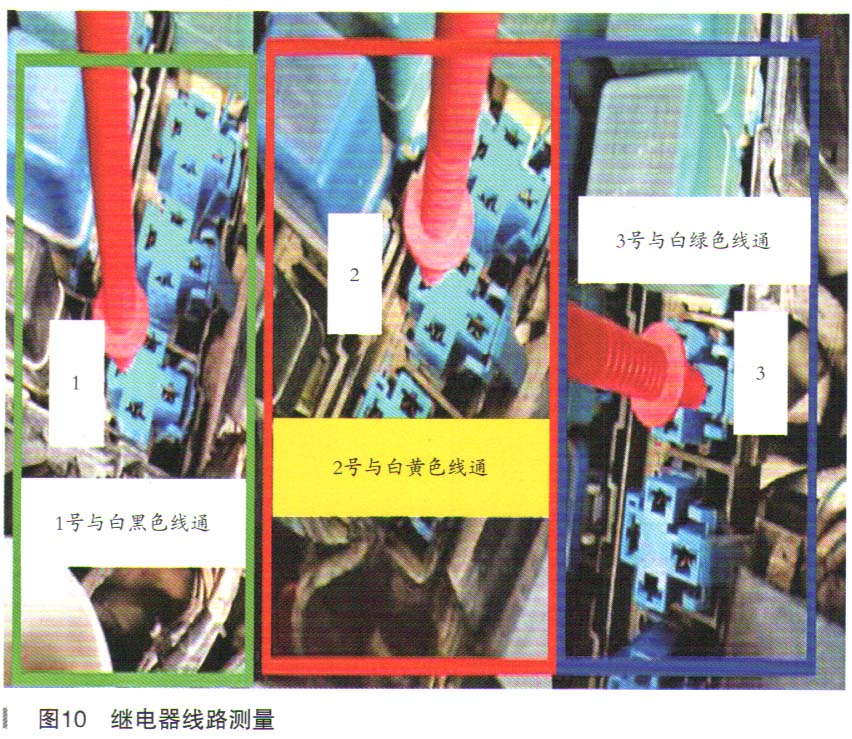

电动散热风扇弄明白了,然后研究车上的线路。经过测量发现,继电器1和继电器2是并联的,“30”是电源线;继电器“85”是钥匙控制的电源线,“86”是到发动机控制单元的控制线(中速)。继电器3的“30”,是搭铁线,“85”是钥匙控制的电源线,“86”是到发动机控制单元的控制线(高速)。线束上的黑色线为搭铁线,继电器1的“87”电源输出与电动散热风扇的白黑线相通,与其他线不通;测量车上继电器2的“87”电源输出与电动散热风扇的白黄线相通,与其他线不通;测量车上继电器3的“30”搭铁输出与电动散热风扇的白绿色线相通,与其他线不通,如图10所示。
电动散热风扇的控制逻辑为发动机控制单元为继电器1和继电器2线圈提供搭铁,继电器1和继电器2吸合,通过继电器端子“87”向电动散热风扇电机提供电源,电动散热风扇中速运转。发动机控制单元继续给继电器3线圈提供搭铁,继电器3吸合,通过继电器端子“30”向电动散热风扇电机提供搭铁,电动散热风扇高速运转。

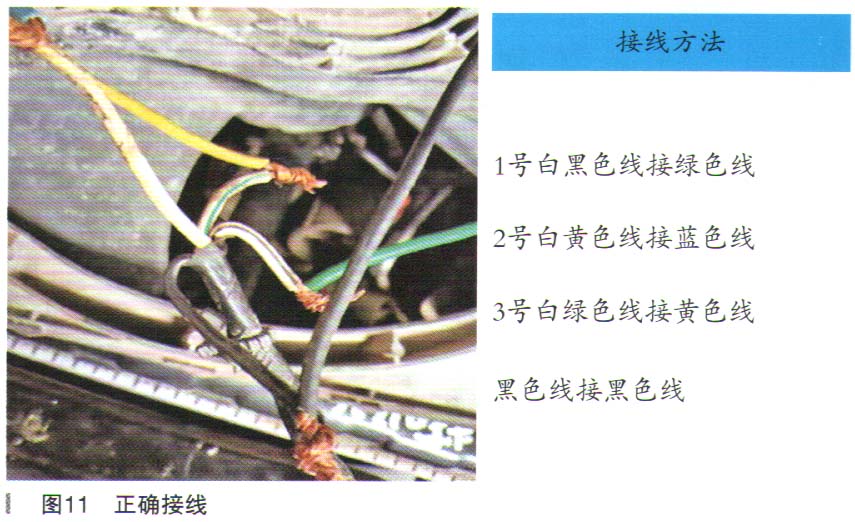

根据电动散热风扇的结构、车上继电器线路和电动散热风扇的控制逻辑,接线方法如图11所示,黑色线接黑色线;继电器1白黑色线接绿色线;继电器2白黄色线接蓝色线;继电器3白绿色线接黄色线。
故障排除:维修完成后,已经正常使用了1个月,故障排除。
故障总结:此车电动散热风扇电机是4条线的,比较少见,它相当于两个电机并联,一个电机运转是低速,两个电机运转是高速。电动散热风扇烧毁故障是人为的故障,维修人员在不了解此车电动散热风扇的工作原理情况下,错误接线,导致电动散热风扇烧毁。如果不了解某个系统的工作原理,要拆解分析部件,了解其工作原理再维修车辆,不能蛮干,避免造成不必要的损失。不同厂家生产的电器可能导线的颜色不同,不能死板的按颜色接线。
