一辆行驶里程约9.9万km，配置玉柴YC6A260-30发动机与威帝VT-2711B型CAN总线系统的安凯HFF610OLK10D型客车。驾驶人反映：该车前照灯远光不亮。
    故障诊断：维修技术人员对车辆进行检查。接通前照灯，近光点亮、远光不亮，但仪表台上的近光灯、远光灯指示灯均能点亮，说明前照灯开关信号已经输送到了仪表总成。首先从前照灯常规线路入手检查，拔掉前照灯的4端子导线连接器，测量前照灯的导线，2根导线有电、2根导线没电。查看导线，认定其中2根与前照灯远光相关的导线的编号分别为151（白色）和152（黄色）。再试图在其他部位检查，看能否找到相对应编号的导线连接部位。因前照灯是用电端，且车辆配置CAN总线系统，供电端应该是总线模块，检查发现左后侧配电舱内有2个总线从站模块，检查这2个模块中的线束是否有相同编号的导线，可是，仔细检查却没有找到。

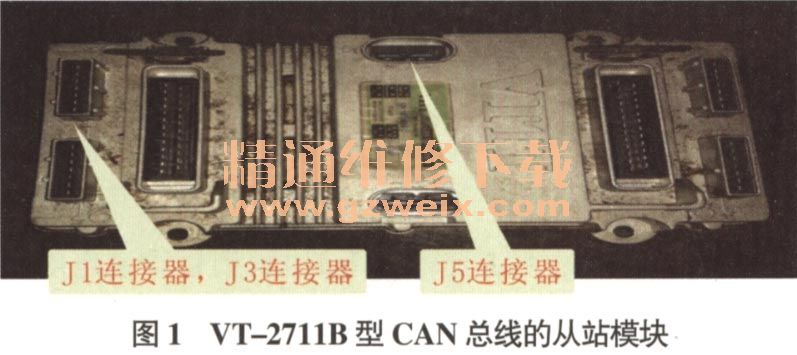

    查阅相关资料得知，控制前照灯电流的前从站模块（图1）应该在车辆的前部。经查找，最后在前乘客门处的前舱内找到前从站模块，而且，很快在该模块的线束里面，找到了与前照灯线束相同的2根导线151（白色）、152（黄色），这2根导线就是总线从站模块输出电流到前照灯远光的导线，是与J3导线连接器的端子J3-15、端子J3-16相应的导线，使用试灯检查这2根导线，没有电压输出（试灯不亮），检查该模块的电源导线端子J4-1、J5-1，相应的电源导线上有电，检查该模块的唤醒线（WAKEUP）J3-2，有电，但此时端子J3-15、J3-16输出导线上却没有电，这说明该模块只有电输入，没有电输出，因此初步判断为该模块损坏。

    由于威帝VT-2711B型CAN总线系统从站模块可以互换使用，为了进一步证实所得出的结论，拆下顶从站模块与前从站模块互换，结果前照灯远光正常点亮，故断定该故障的故障点是前从站模块损坏引起的。
    故障排除：更换前从站模块后试车，故障排除。
