排气制动不能正常工作。

故障原因：

    导致排气制动不能正常工作的可能原因有：辅助制动开关及线路故障；排气制动阀及线路故障或气路故障；VECU本体故障。

诊断流程：

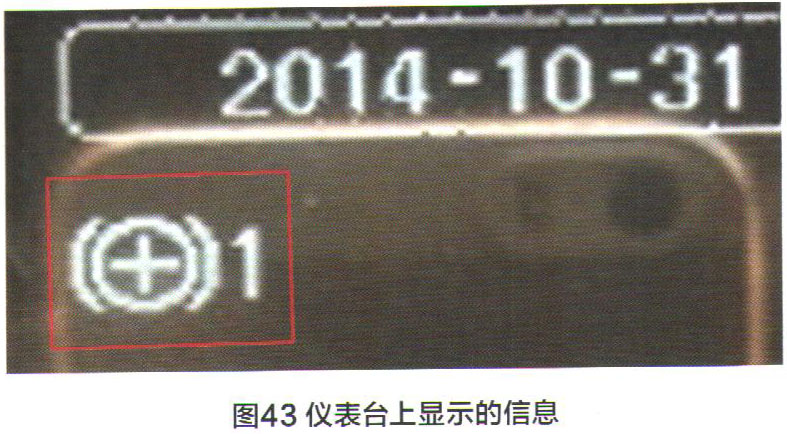

    （1）检查辅助制动开关及线路。拨动辅助制动开关，查看仪表台上如图43所示数值是否变化，可以初步判断开关或开关线束是否存在故障。

    （2）测量开关线束及开关。用万用表测量开关至VECU之间线束连通性；检查辅助制动控制杆和VECU以及线束之间的连通性和绝缘性。

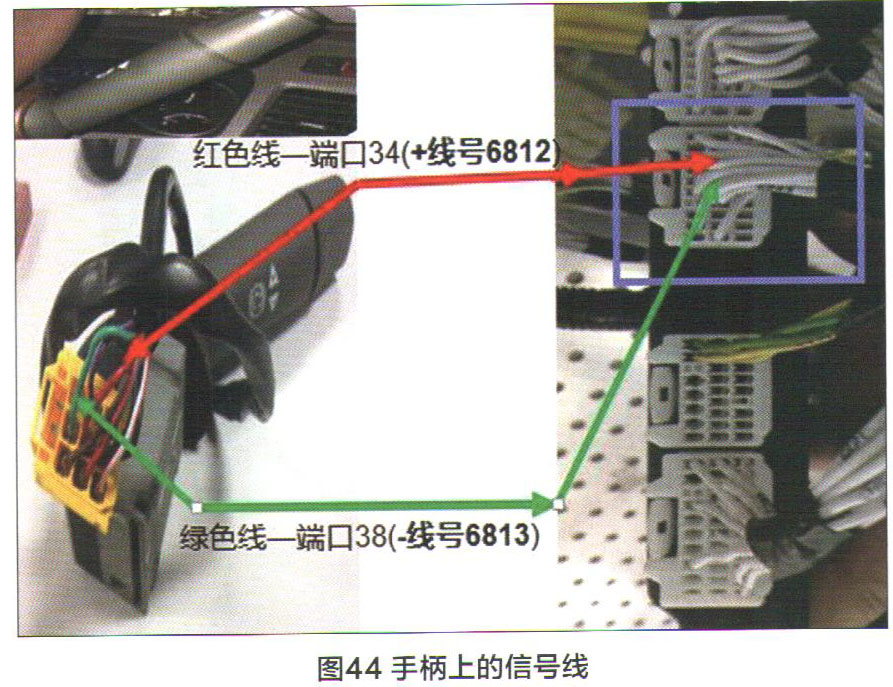

    （3）测量VECU端开关相应脚电压变化，检查VECU连接器，管脚25（ON/OFF，线号6811）、34（加挡，线号6812）、38（减挡，线号6813）。如图44所示，手柄红色线为加挡信号线，绿色为减挡信号线；棕色线（咖啡色）为辅助制动开关（ON/OFF）信号；对应接入VECU图44中紫色框内所示接插件，找到对应线号。

    （4）将PC诊断仪连接到VECU上，点击“数据测量”、添加 “辅助制动手柄一”“辅助制动手柄＋”“辅助制动请求开关”信号后，操作辅助制动手柄，若VECU内部开关变量能跟随开关变化，说明VECU采集开关信号正常。

    （5）使用诊断仪上的10控制，手动控制排气制动阀，如能听到明显的排气制动阀排气声音，说明排气制动阀能正常控制且线束正常。如不能听到制动阀动作的声音，则检查排气制动电磁阀及线路。检查线号1021（黄色箭头处）与线号1022之间的电压，如手动控制时，电压变化（24V）则说明VECU输出控制信号正常；如电压无变化则可以确定VECU本体故障，建议更换VECU。

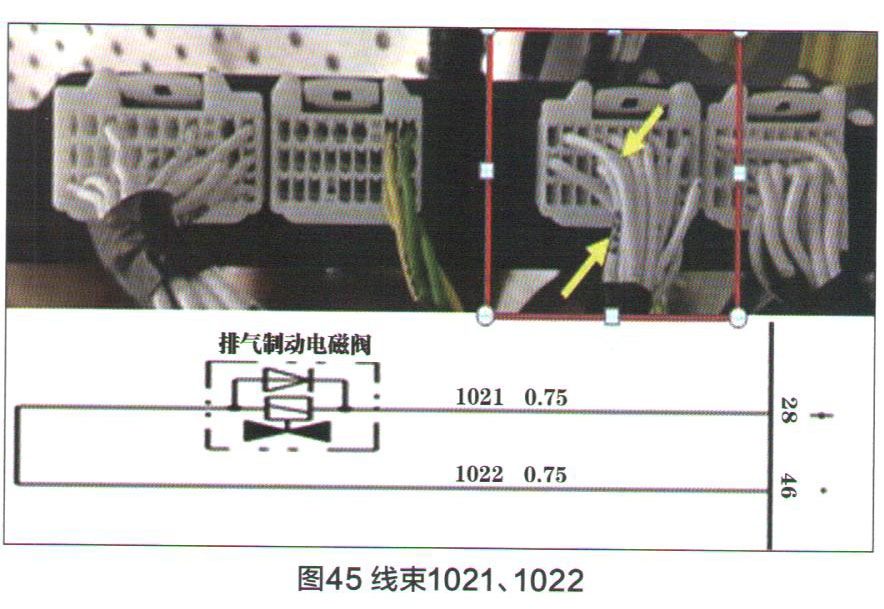

    （6）在整车下电的情况下，检查1021、1022线束到24V电源的连通性和绝缘性；测量VECU端1021、1022线束至排气制动电磁阀断线束的连通性和绝缘性（图45）。

    （7）通过上述检查，如果VECU输出信号正常，线束正常，但手动控制排气制动阀仍不能正常工作，建议更换排气制动电磁阀本体后再尝试PC诊断仪10手动控制，如电磁阀操作，执行器不动作，则检查气路是否有足够的气压。
