故障现象:
仪表台上出现“第X桥第X轮摩擦片磨损”的提示信息。
故障原因:
导致仪表台上出现“第X桥第X轮摩擦片磨损”的可能原因有:摩擦片传感器本体或其线路故障;底盘线束端输出电压异常;仪表台相关线束电压输出异常;仪表台故障。
诊断流程:
(1)拔下对应轮摩擦片传感器接插件,检查摩擦片传感器端是否连通。如果不导通,则更换摩擦片传感器并检查摩擦片实际磨损情况是否在允许范围之内。如果导通,则继续进行下一步检查。

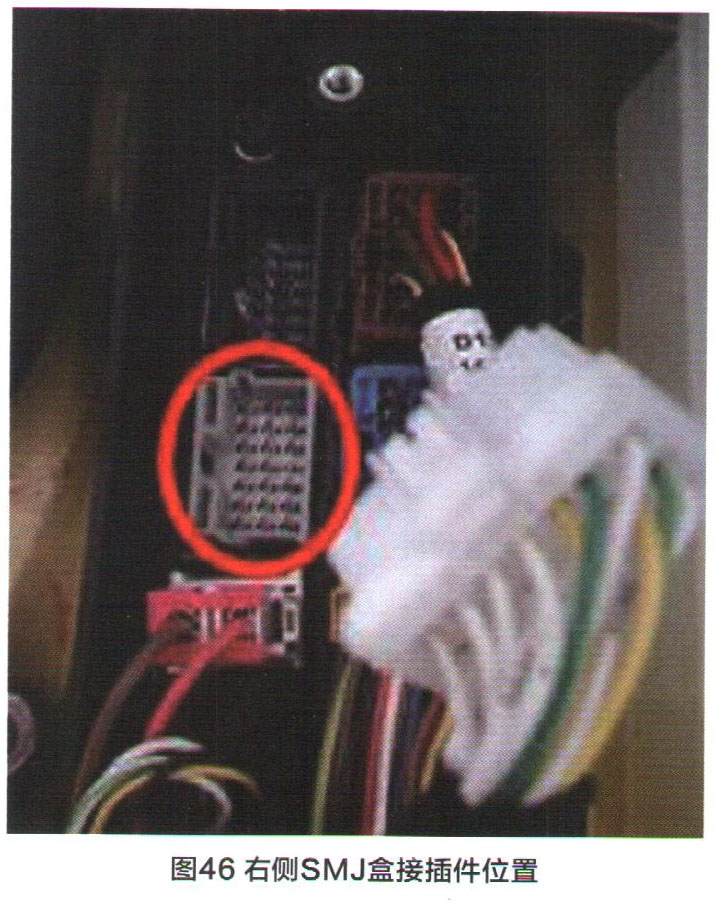

(2)检查地盘线束输出端电压是否正常。第一桥左右轮摩擦片磨损传感器两端电压应为0.8V左右,第二、三、四桥左右轮摩擦片磨损传感器两端电压应为24V左右。如果底盘线束端输出电压正常,则检查摩擦片传感器接插件接触情况。如果电压不正常,则检查右侧SMJ盒(图46)对应线束的输出电压是否正常。若电压正常,则检查底盘线束及SMJ盒接插件是否正常。如果电压不正常,则继续进行下一步检查。
(3)检查仪表接插件对应针脚电压输出是否正常。输出给第一桥左右轮摩擦片磨损传感器两端电压应为0.8V左右,输出给第二、三、四桥左右轮摩擦片磨损传感器两端电压应为24V左右。如果仪表针脚输出电压不正常,则为仪表故障,应更换仪表。如果仪表针脚输出电压正常,则应检查车身线束及仪表接插件是否正常。

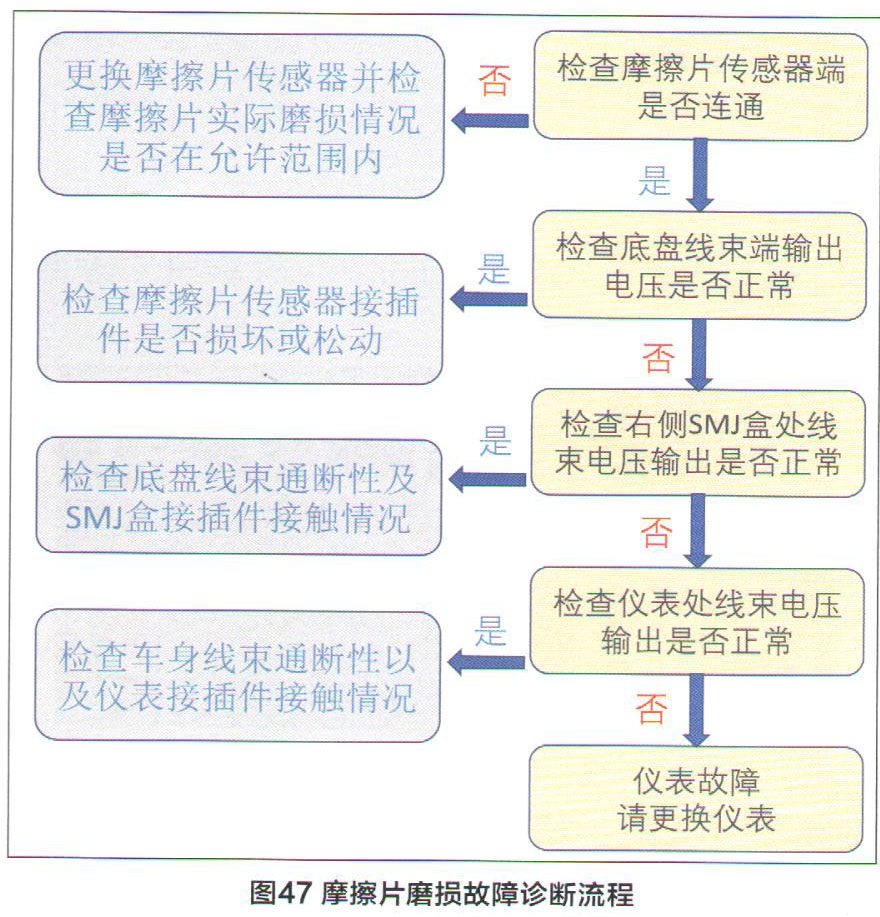

具体的诊断流程如图47所示。
