（六）车距限制系统DTR
    限距控制系统控制车速并自动与前面行驶的车辆保持安全距离。如果检测到前方车辆的速度较慢，限距控制系统会进行制动，并与前方车辆保持一个预先设定的距离。如果前方无车辆，则限距控制系统的操作方式与定速巡航控制相同。限距控制系统在车速介于30～200km/h之间时工作。
    1．定速巡航控制杆
    定速巡航控制杆位于转向盘左侧最上端，用于操作限距控制系统和可变电子限速功能。
    定速巡航控制杆上的LIM指示灯指示可以选择的系统：
    ·LIM指示灯熄灭：限距控制系统
    ·LIM指示灯亮起：可变电子限速功能
    只有在定速巡航控制杆上的LIM指示灯熄灭的情况下才可以启用限距控制系统。沿箭头5的方向按下定速巡航控制杆可以使LIM指示灯熄灭或点亮。将车辆加速至所需车速，沿箭头1或2的方向向上或向下轻推定速巡航控制杆，将脚从加速踏板上移开。车辆将保持在存储的车速行使，直到与前面行驶车辆的距离减小到小于规定的最小距离（图57）。

    限距控制系统在下列情况下不起作用：
    ·发动机启动后2min内
    ·制动系统操作时
    ·驻车制动器操作时
    ·变速器处于位置P、R或N时
    ·ESP系统停用时
    如果加速踏板未完全松开，仪表显示屏中会出现“限距控制系统未执行”的信息。这样，就不能调节与前方缓慢移动车辆间的距离。行驶车速将由加速踏板位置控制。
    2．设置限距控制系统指定的最短距离
    限距控制系统使车辆与前方车辆保持较大或较小的车距。。可以通过转动定速巡航控制杆中的指轮7，调整从1.0～2.0s的时限来设置限距控制系统的限定最短距离。根据目前车速，限距控制系统会以此时限确定与前方车辆保持的距离。如果开启了距离显示，将可以在仪表显示屏中看到显示的距离。
    3．车距警告系统
    可以使用组合仪表操作系统开启或关闭车距警告系统。开启车距警告系统后，驾驶员显示屏左侧出现符号。当与前方车辆的距离太小时，此功能发出警告，即使限距控制系统已停用。
    4．设置储存的车速
    将定速巡航控制杆向上1推调高车速，或向下2推调低车速。按住定速巡航控制杆，直到设置在所需车速。松开定速巡航控制杆。新的车速被存储。限距控制系统启用，并将车速调节为新存储的车速。
    以1 km/h的变量进行调节，沿箭头1或2的方向向上或向下轻推定速巡航控制杆。最近存储的车速增大或减小。
    以10km/h的变量进行调节，将定速巡航控制杆向上1推过止点调高车速，或向下2推过止点调低车速。
    5．选择存储的车速
    沿箭头4的方向轻拉定速巡航控制杆。将脚从加速踏板上移开。限距控制系统启用，并将车速调节为上次存储的车速。
    6．车速表里的限距控制系统显示信息
    在仪表操作系统中选择“车距图示”功能。

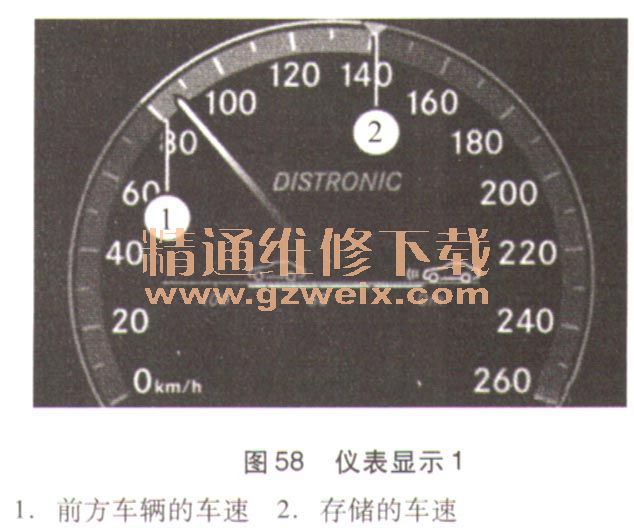

    仪表操作系统中的限距控制系统可以在仪表操作系统的“Assistance"（辅助）菜单中开启或关闭车距显示及限距控制系统车距警告（图58）。

    当启用限距控制系统时，三角形标志2表示存储的车速。车速表中显示的车速可能与限距控制系统存储的车速略有不同。如果限距控制系统检测到前方车辆，车速表上前方车辆的车速与存储车速2之间的车速范围亮起。如果与前方车辆的距离太近，仪表中的车距警告灯I亮起。
    限距控制系统停用时的显示：

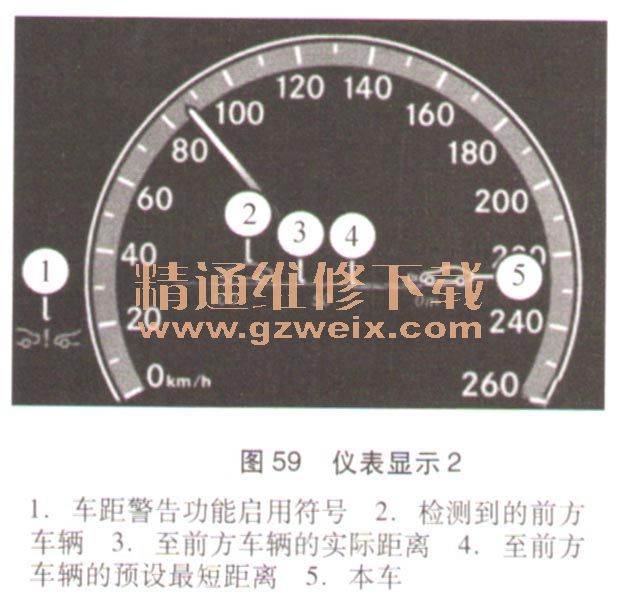

    如果限距控制系统停用，将在仪表显示屏中显示，如图59所示。

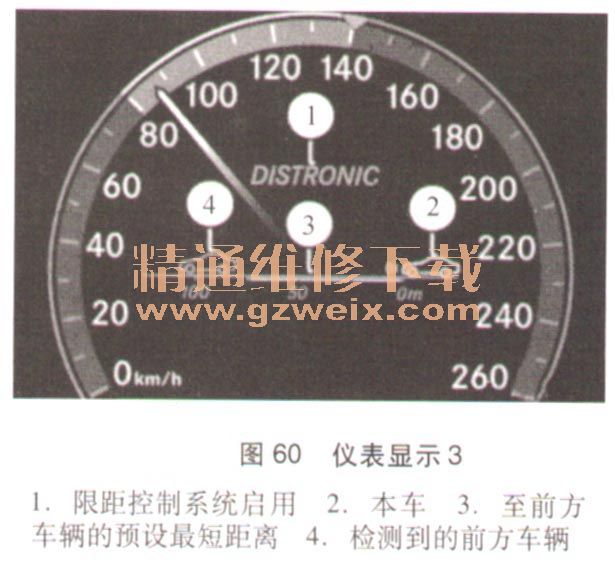

    限距控制系统启用时的显示，如图60所示。

    如果限距控制系统启用，将在仪表显示屏中显示下列信息。当限距控制系统启用时，设置的车速显示约5s。
    7．停用限距控制系统
    停用限距控制系统有儿种方法：沿箭头3的方向轻拉定速巡航控制杆，或踩下制动踏板，或沿箭头5的方向推定速巡航控制杆，均可停用限距控制系统。定速巡航控制杆上的LIM指示灯亮起。最后存储的车速将保持存储，直到关闭发动机。
加速时不要停用限距控制系统。一旦松开加速踏板，限距控制系统就会将车速调节到最后存储的车速。
    在下列情况一下，限距控制系统自动停用：
    ·使用驻车制动器
    ·ESP控制系统介人或ESP功能被停用
    ·车辆行驶时将变速器挂到N挡
    ·行驶速度在25 km/h以下。
    如果限距控制系统被停用，会听到一声信号音。“限距控制系统停用”信息在驾驶员显示屏中显示大约5s。
    8．限距控制系统总体功能（代码219）
    限距控制系统的特殊装备包括以下功能：可变限速功能、永久限速功能、限距控制系统（DTR）、防撞警告功能。

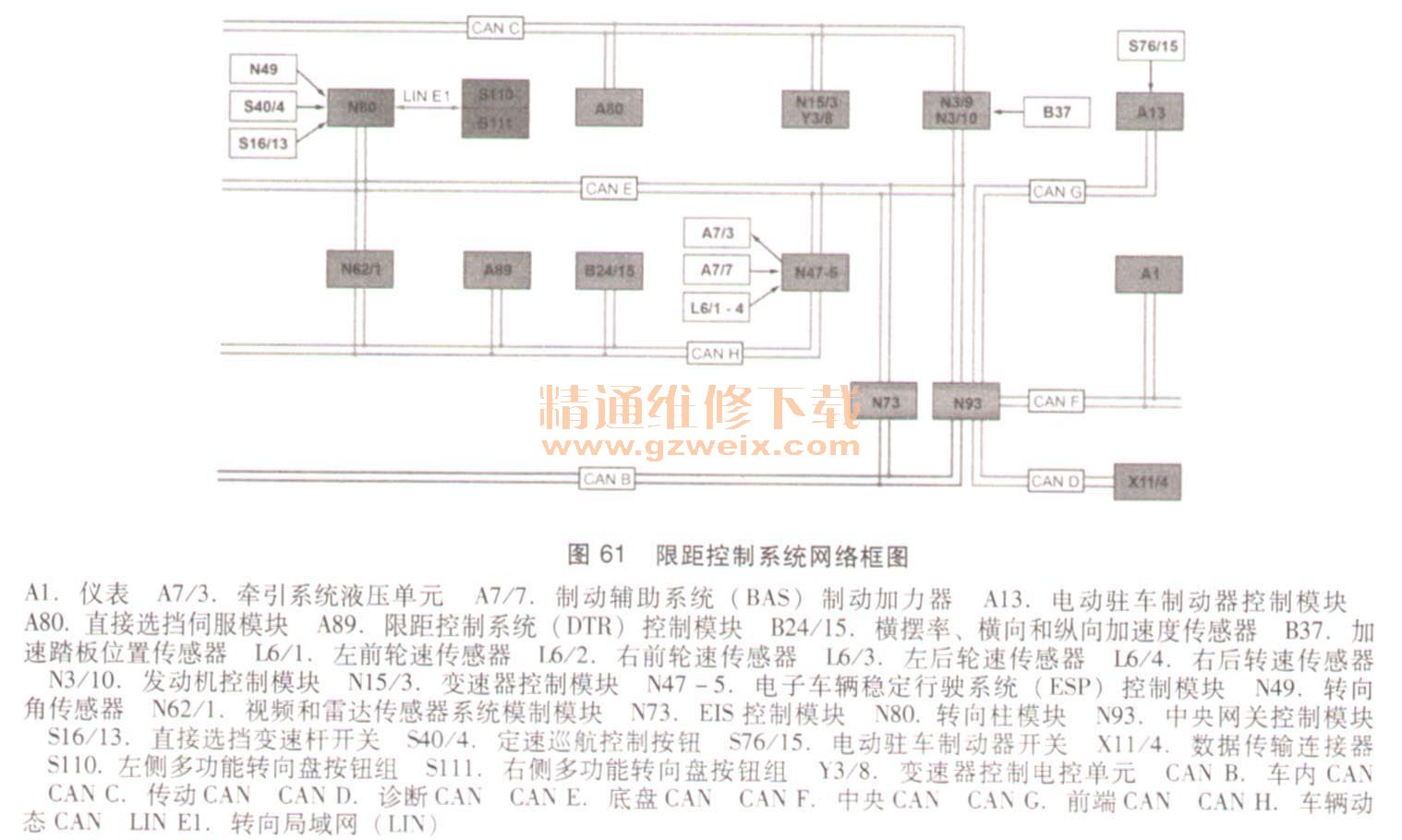

    DTR限距控制系统框图，如图61所示。

    9．限距控制系统（DTR）控制模块的部件说明

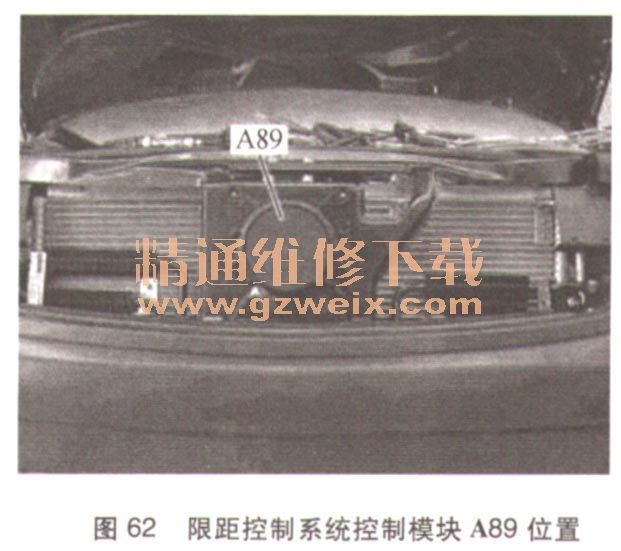

    限距控制系统（DTR）控制模块A89位于散热器护栅后方的中央（图62）。限距控制系统控制模块（A89）负责促动DTR雷达传感器（A89b1）（长射程传感器），并评估目标数据。限距控制系统控制模块通过CAN H将长射程雷达数据传输至ESP控制模块，用于限距控制系统对车辆进行纵向控制。

    10．雷达盘

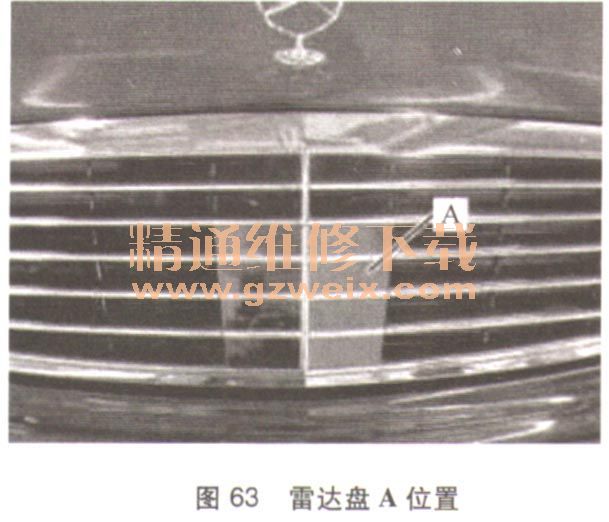

    雷达盘A是散热器护栅中的一个雷达透明盖（图 63），是限距控制系统正确执行其功能所必需的。雷达盘可以屏蔽外部影响（如污垢、冰或昆虫），确保雷达传感器的最佳发送和接收特性。

    11．限距控制系统（DTR）雷达传感器组
    DTR雷达传感器和限距控制系统控制模块集成在一起。雷达传感器能相互独立地测量单个物体（车辆）的距离和速度。雷达传感器的探测范围在9“的低雷达波束发散角（锐聚焦）时，雷达传感器仅覆盖车辆前面非常狭窄的区域。因此，它仅可用于 30km/h以上的车速（较长距离）。其探测范围长达200m。

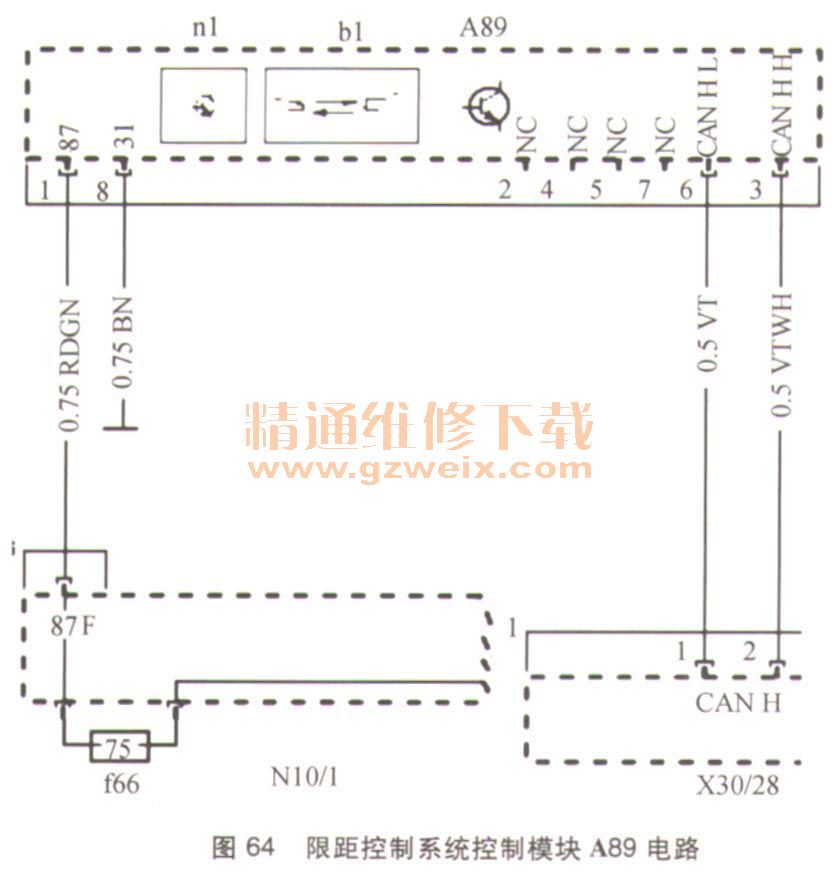

    12．限距控制系统（DTR）控制模块线路简图（图64）
