（二）其他车型驻车定位系统（PTS）控制模块安装位置

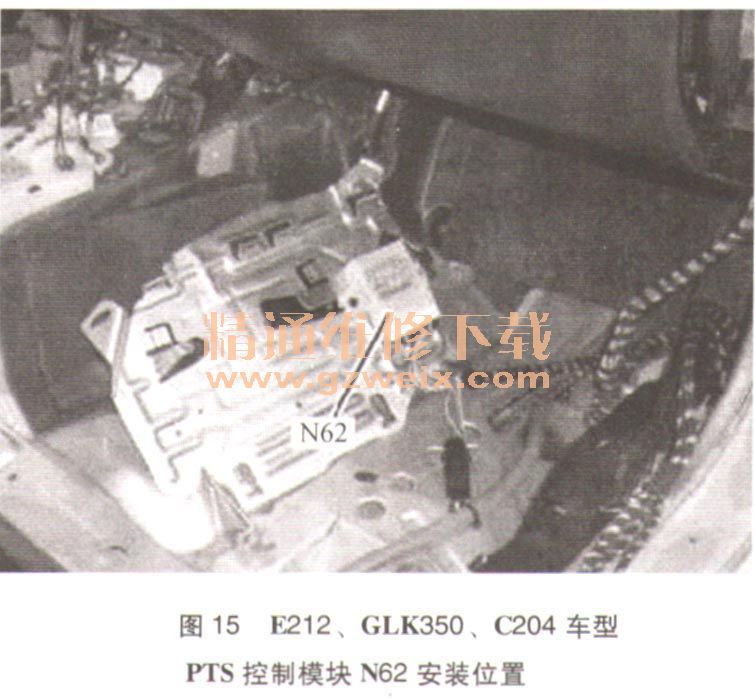

1. E212、GLK350、C204车型PTS控制模块安装位置
E212、GLK350、C204车型的PTS控制模块N62位于前排乘客脚坑里（图15）。

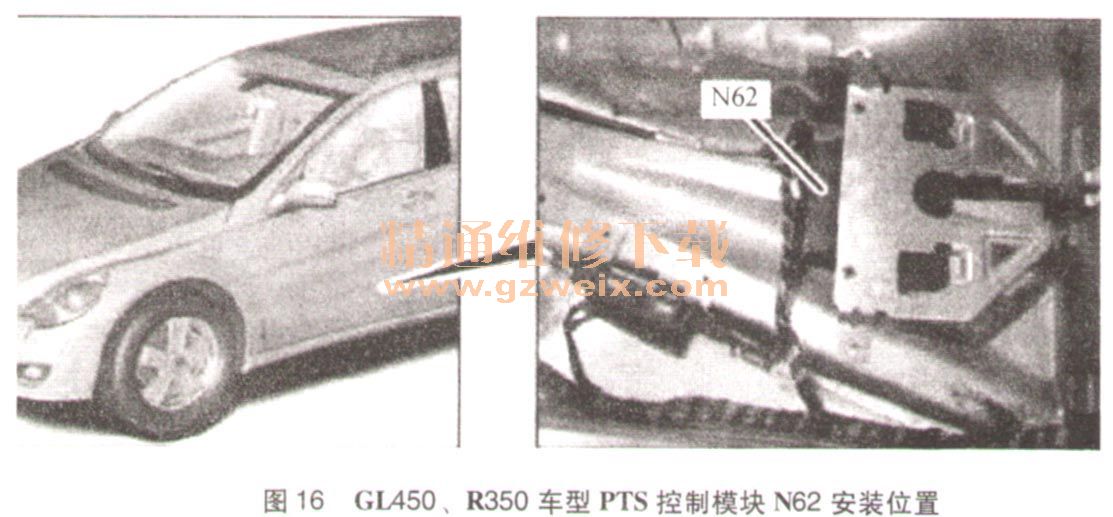

2. GL450车型、R350车型PTS控制模块安装位置
GL450、R350车型PTS控制模块N62安装于左前脚踏地毯下方区域（图16）。拆检时需要拆除左前脚踏地毯及其下方的盖板，无须拆除左前座椅。

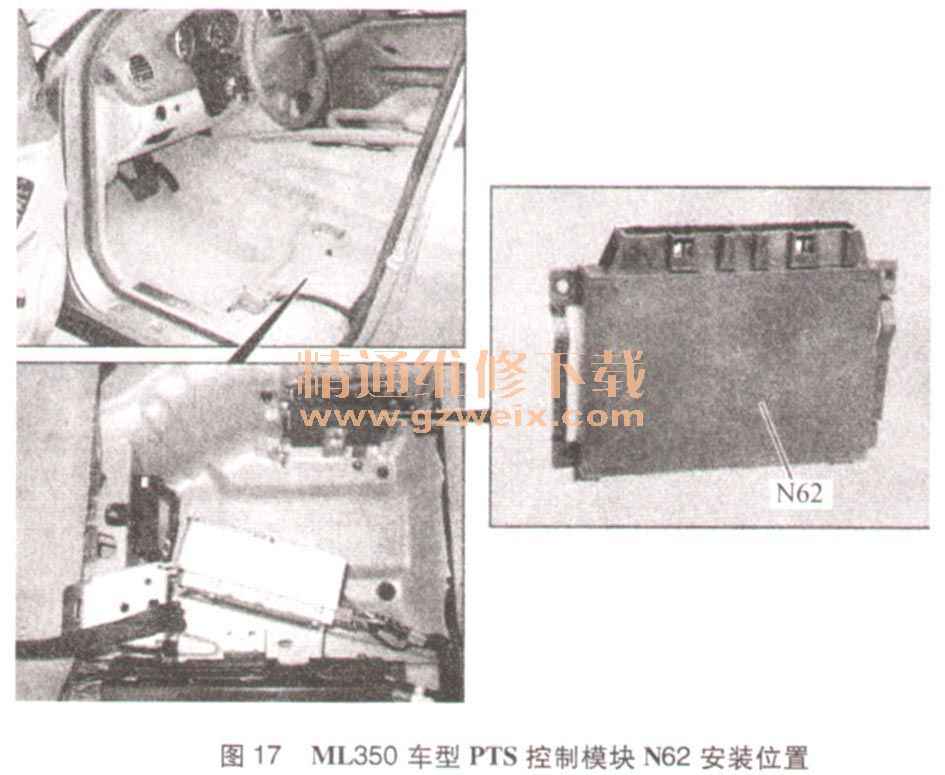

3. ML350车型PTS控制模块安装位置
M1350车型PTS控制模块N62安装于左前座椅下方（图17）。拆检时需要拆除左前座椅。

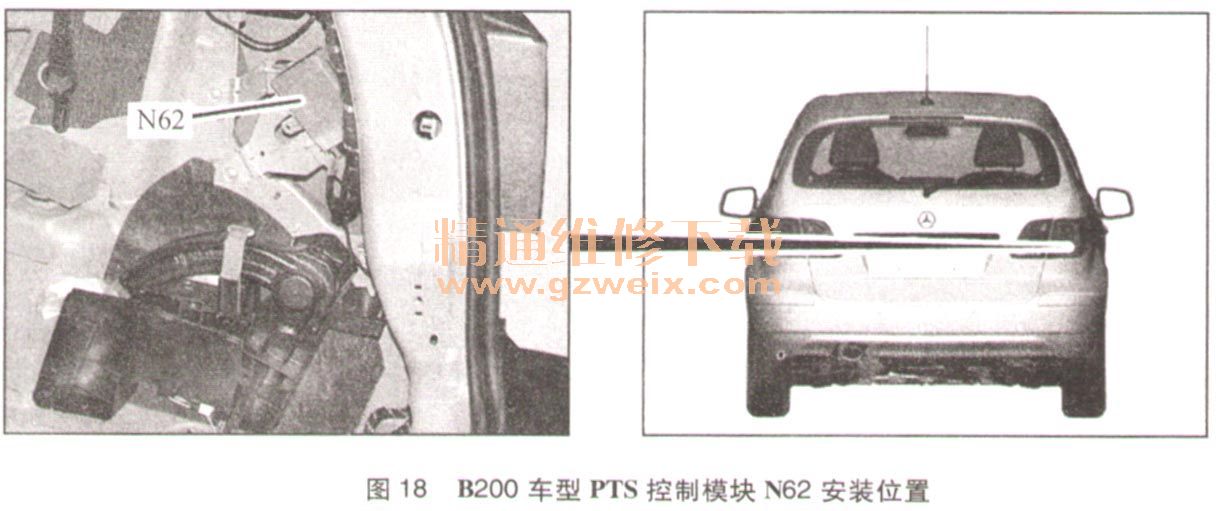

4. B200车型PTS控制模块N62安装位置
B200车型PTS控制模块位于后备箱右侧（图18）。

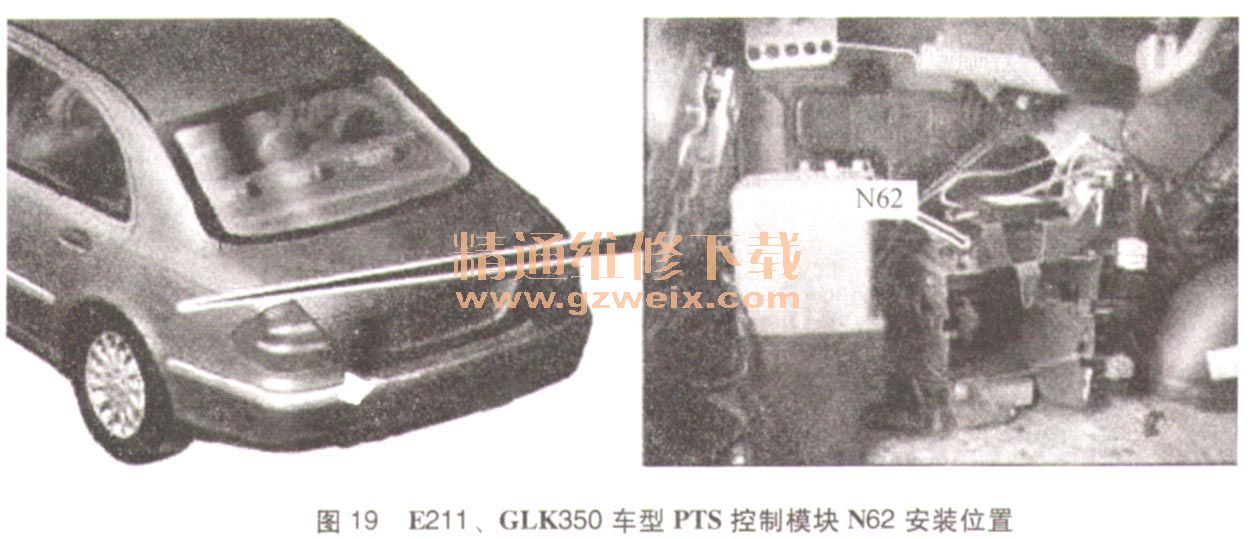

5. E211、GLK350车型PTS控制模块安装位置
E211、CLS350车型PTS控制模块N62位于后备箱左侧的镶板后面（图19）

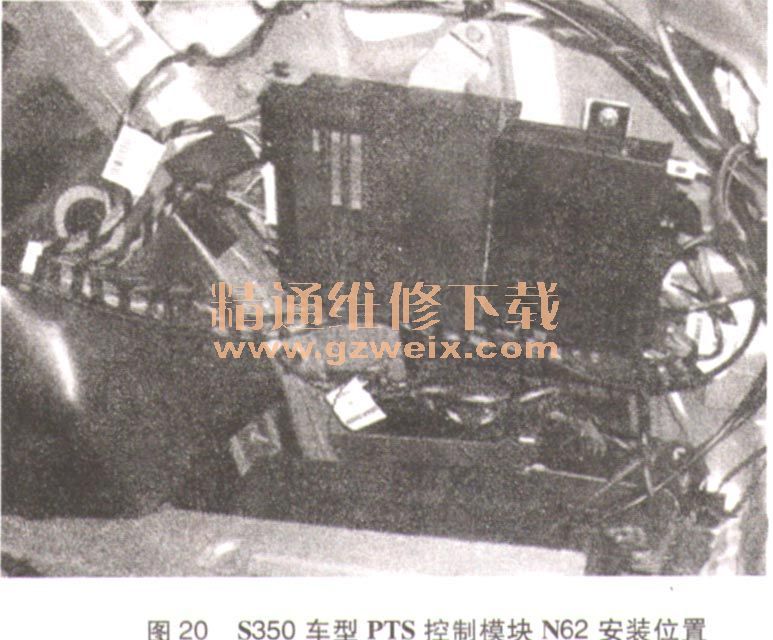

6. S350车型PTS控制模块安装位置
S350车型及221底盘所有车型PTS控制模块N62均位于后备箱右侧镶板后部下方区域（图20）。

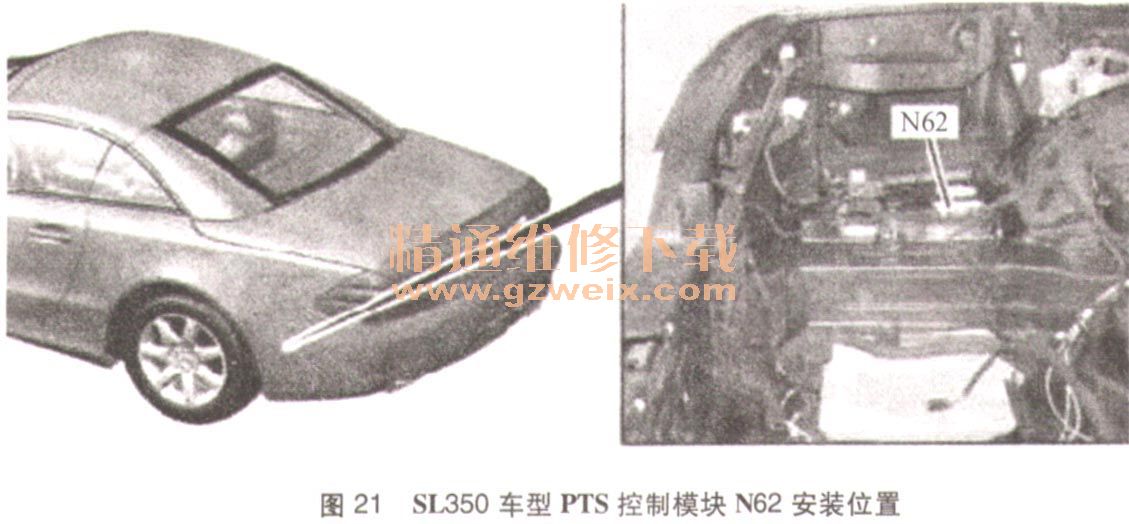

7. SL350车型PTS控制模块安装位置
SL350车型PTS控制模块N62安装于后备箱左侧镶板后部下方区域（图21）。

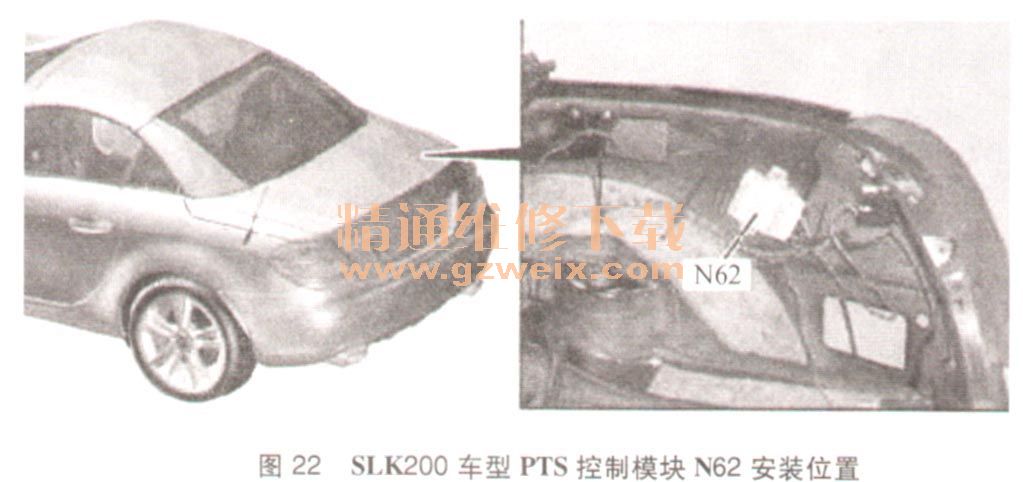

8. SLK200车型PTS控制模块安装位置
SLK200车型PTS控制模块N62安装于右侧后备箱饰板后方区域（图22）。
