（二）夜视辅助系统部件概述
    1．夜视辅助系统控制模块部件说明

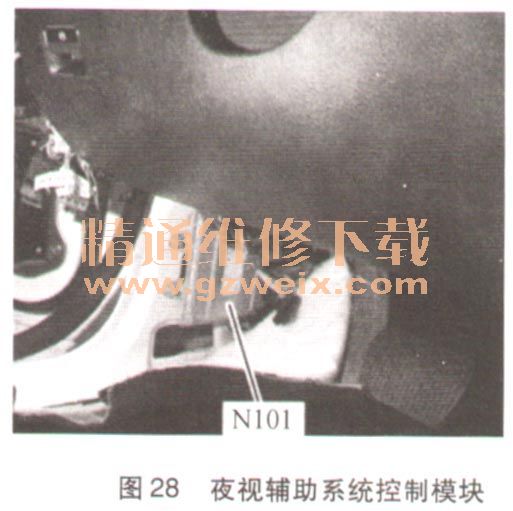

    夜视辅助系统控制模块N101位于驾驶员侧脚坑中的镶板后A柱左侧（图28）夜视辅助系统控制模块主要功能如下：

    ·记录夜视辅助系统摄像头（B84/2）的信息
      ·画面处理
      ·将显示画面发送至仪表（A1）
      ·故障检测和管理
      ·诊断
    夜视辅助系统控制模块为车辆动态CAN信号的发送者，它通过数字视频接口LVDS（低电压差动信号）接收夜视辅助系统摄像头（B84/2）的视频图像并进行处理。然后将处理过的视频图像通过另一个数字视频接口（LVDS）传送给仪表（A1）显示屏。夜视辅助系统控制模块通过数字视频接口的控制通道实现摄像头的控制。
    2．夜视辅助系统摄像头部件说明

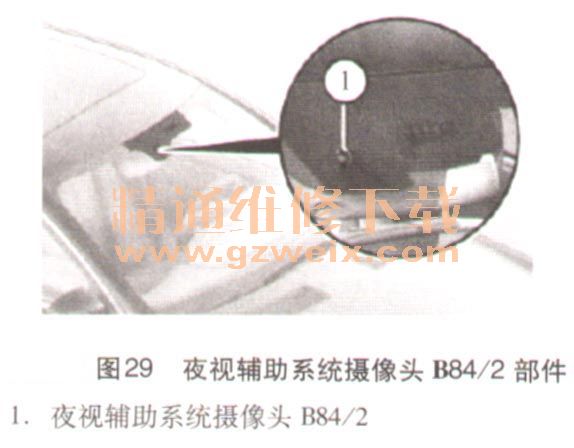

    夜视辅助系统摄像头1384/2位于车内后视镜（A67）之前风挡玻璃的右侧（图29）。夜视辅助系统摄像头具有高的光敏性，它可以记录红外图像并通过数字视频接日（低电压差动信号（LVDS））将数据发送至夜视辅助系统控制模块（N101）。

    夜视辅助系统摄像头（B84/2）对光线十分敏感。摄像头所在位置的风挡玻璃必须能让红外线穿过并照射在摄像头上（滤光膜和黑色涂层）。
    3．夜视操作按钮开关

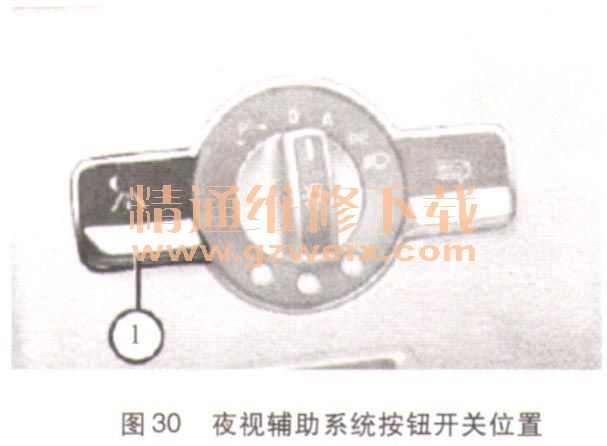

    夜视操作按钮开关，集成在灯光控制开关内（图30），开关信号由上部操作单元UCP读取。

    4．红外线灯（E1e11和E2e11）
    车速大于15 km/h后，在打开近光或远光灯时，左红外线灯（E1e11）和右红外线灯（E2e11）就会发出红外光。夜视辅助系统控制模块（N101）发出请求后，前SAM控制模块（N10/1）将会启动红外线灯。当车速大于260krn/h（AMG车辆）或低于10km/h时，以及在倒车时，会关闭夜视辅助系统。
红外线灯功能测试：当车辆静止时，左红外线灯（E1e11）和右红外线灯（E2e11）只能通过诊断功能来启动。
    通过DAS启动红外线灯。在红外线灯前放置一个有白色表面的物体（例如白纸），从侧面可以看到红色／绿色微光。
    注意：红外光测试只能最多进行10s。出于工作安全性的考虑（保护眼睛），该测试只能在5 min后重复进行。
    产生的热量相当于正常的远光灯。车辆在黑夜中行驶时，夜视功能能够在普通大灯照射分辨出障碍物之前就把它清楚地显示在仪表液晶显示器上，使驾驶员在黑夜中对路况看得更为清楚。夜视与远光范围大致相同，但是在行驶过程中不可能一直使用远光，所以它是对近光的辅助。
    5.氨气大灯控制模块（E1n1，E2n1）
    氨气大灯控制模块又叫：XALWA（Xenon automatic headlight range adjustment and adaptive front lightsystem），安装在大灯下部。左右氨气大灯都安装有氮气大灯控制模块。两个控制模块以主副联合方式工作。
