（三）夜视功能顺序

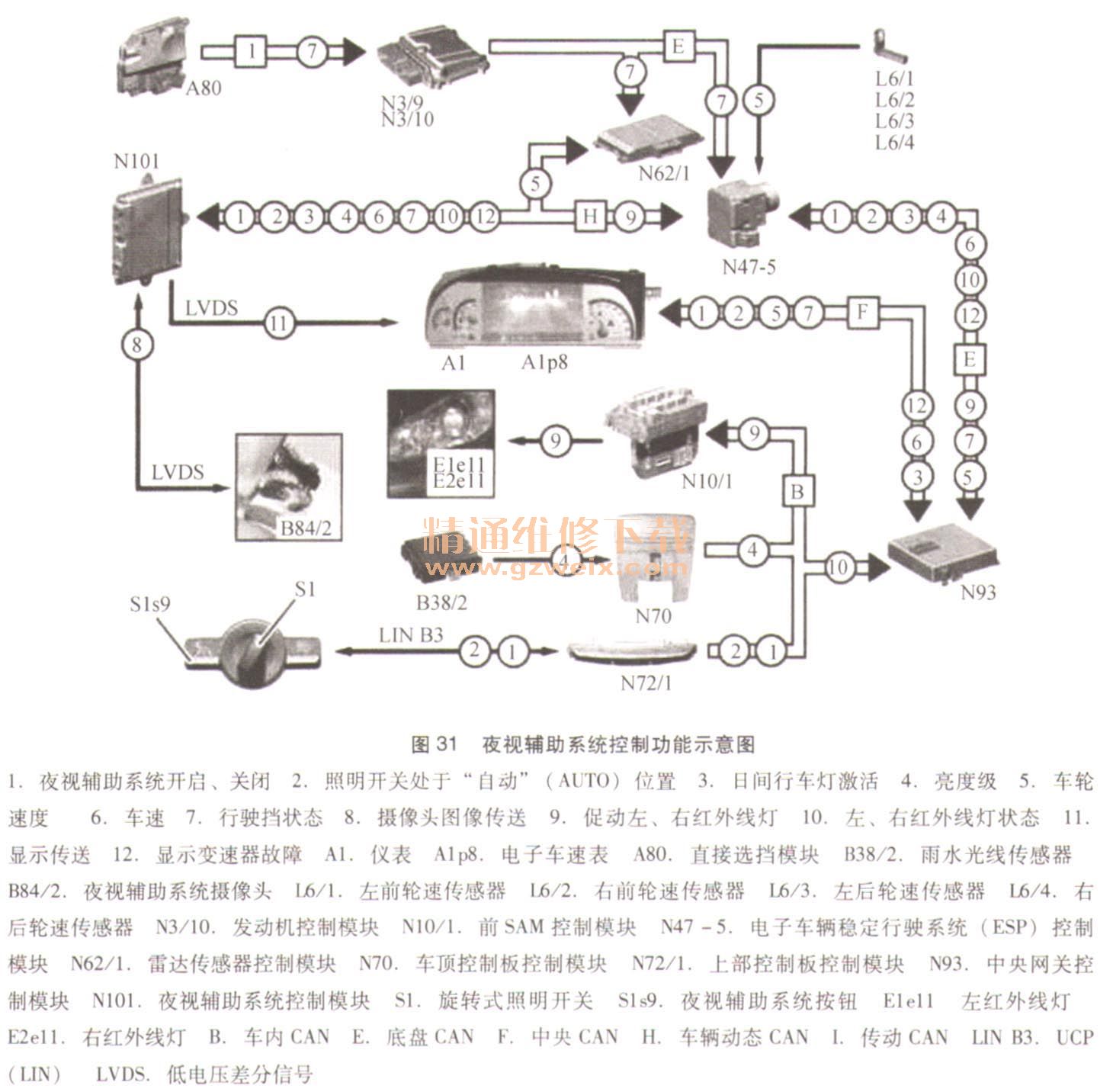

    1．夜视辅助系统控制功能示意图（图31）

    按下夜视辅助系统按钮即可激活夜视辅助系统。上部控制板控制模块通过本地网络（LIN）读人请求并由电子车辆稳定行驶系统（ESP）控制模块通过中央网关控制模块传送至夜视辅助系统控制模块。夜视辅助系统被控制模块激活后，仪表上的多功能显示器会改变车速表显示器并将夜视图像显示出来，使驾驶员眼花的极亮画面区被禁显，因此驾驶员可以看清画面中的其他内容（如障碍物、步行者或骑车人）。在夜视辅助系统控制模块中可以处理亮度分布。
    雨水光线传感器可以检测到三种亮度级：日间夜视辅助系统停用（无显示）、微光夜视辅助系统部分激活（仅显示）、夜间夜视辅助系统完全激活（显示且红外线灯激活）。
    2．维修信息
    在进行以下工作后，必须重新校准夜视辅助系统摄像头：
    ·更换了夜视辅助系统控制模块
    ·安装了新的风挡玻璃
    ·安装了新的摄像头
    ·将摄像头从支架上拆下并马上重新装回

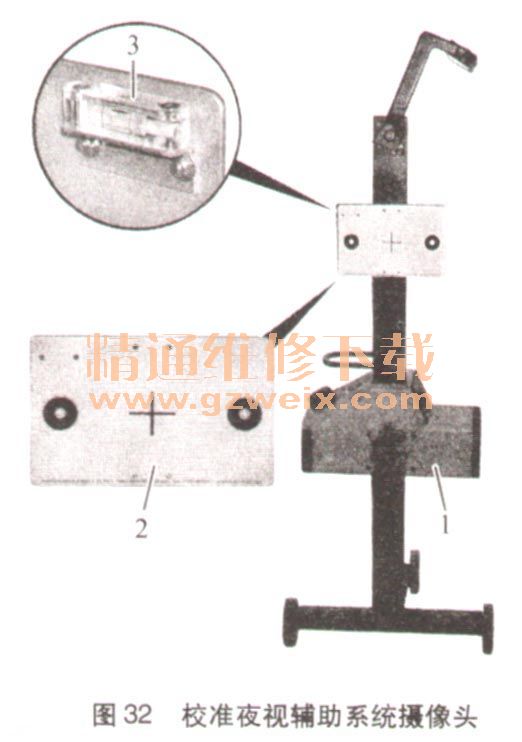

    校准夜视辅助系统摄像头，如图32所示。

    校准条件：
    ·校准目标靶表面必须清洁
    ·车辆必须停在一个水平面上（如果是ABC悬挂或空气悬挂有必要执行车身自动调平操作）
    ·夜视辅助系统控制模块无故障码存储（除校准未执行外）
    校准步骤：
    ·将“校准靶”水平放置在大灯校正仪上，将校准靶的高度设置为1275 mm，将大灯校正仪放置于前保险杠中心位置，如果没有大灯校正仪可以采取其他部件代替或请助手帮忙手持均可
    ·用DAS诊断仪操作夜视辅助系统进人“摄像头校准”菜单，也可从控制模块故障码“摄像头未校准”自动引导测试导人该校准步骤。按照DAS诊断仪提示完成相关的操作即可成功执行校准功能。
