◇压缩：在整个测量曲线上给X轴划分刻度
点击并锁定按钮“压缩”时给X轴划分刻度，使得整个最后记录的测量曲线显示在测量曲线显示区。按钮“记录”以及触发模式（自动、常态、单次）不激活。仅在记录测量曲线后才能点击按钮“压缩”。用基准光标和差值光标标记经过压缩的一段曲线（通道1或2）。点击按钮“压缩”。示波器将这段标记的曲线放大到x轴的标准分度。
◇停止：打开／关闭测量
点击并锁定按钮“停止”时，测量会停止。重新点击按钮，以重新启动测量。通过使用箭头按钮“＜时间＞/Div”提高采样率，可以继续缩放曲线片段，直到曲线完全展开。使用箭头按钮“＜测量范围＞/Div”可以沿垂直方向拉伸曲线，但不同时放大分辨率。
（c）时间（如图69所示）
该设置组包含设置值的显示区和两个箭头按钮，使用这两个按钮可以更改设置值。

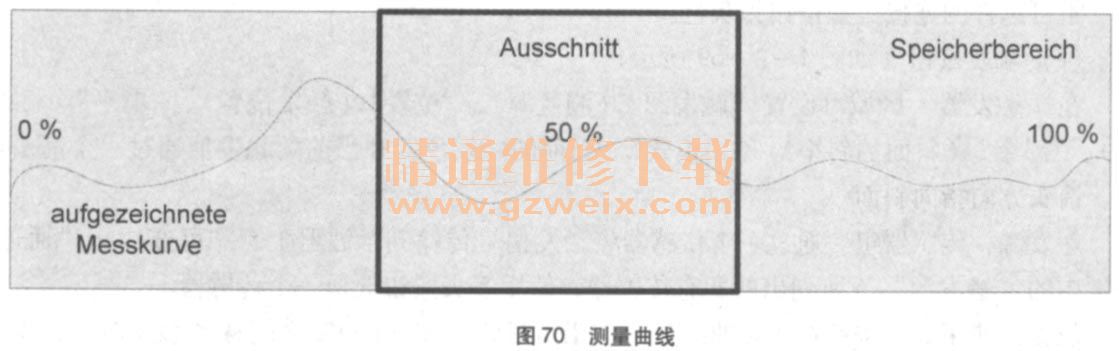

◇位置：如果记录的测量曲线不再完全显示在测量值显示中，可以在此处沿x轴移动曲线片段。使用箭头按钮可沿存储的曲线走向移动0至100％的曲线片段，按住箭头按钮的时间越长，曲线片段移动得越快。百分值说明曲线片段位于内存范围的哪一部分（如图70所示）
◇只要出现基准光标和差值光标（已在设置组“光标”中选择通道CHI或CH2），曲线片段就只能在两个光标之间移动。为了浏览整个内存，必须在设置组“光标”中不选择这两个通道（如图71所示）
◇可见的曲线片段通过显示区上缘的滚动条的尺寸和位置在测量曲线显示中显示
◇＜时间＞/Div：可在此处设置采样率。相应的单位，例如“ms/Div”，通过左侧的箭头按钮显示
（d）通道（如图69所示）
该设置组有两个按钮“CH1”和“CH2”用于选择通道，对于每一个通道都有“触发源”（测量源）“补偿”（直流分量）、＜测量范围＞/Div（测量范围／单位）和“祸合”显示区。
触发源：传感器组。通过一个传感器将测量信号传输到示波器上。可能的传感器：
◇探罕1和／或2
◇ KV夹／RVZ电缆
◇电流感应夹钳100A或1 800A
◇压力传感器25 bar或100bar
◇触发器夹钳
◇温度传感器1或2
◇低压软管
使用箭头按钮选择一个传感器。
◇补偿：在通道1或2上显示的测量信号可分别与直流分量或DC电压（补偿）叠加。补偿值预设为0%，可在Y轴的±100％范围内更改
◇<测量范围>/Div：该设置表示测量范围的分组，取决于所选的传感器。使用箭头按钮设置测量范围，会显示在相应的显示区中，物理单位位于左侧箭头按钮上方，设置的测量范围沿Y轴展开
◆祸合：相应通道的信号祸合，可有以下设置
◆GND（接地）：测量输入端从传感器上脱开并接地
◆AC （Alternating Current一交流电压）：仅显示测量曲线的交流电压部分
◆DC （Direct Current一直流电压）：显示测量曲线的交流电压和直流电压部分
不可选择的连接类型按钮为灰色。
（e）触发按钮（如图69所示）
在“触发器”区域可设置“触发源”（测量源）、“位置”（触发位置）、“电平”（触发值）、“斜率”（斜面的斜率）和“模式”。当前的触发位置和当前的触发值通过一个箭头标记，箭头方向指向斜面。
触发源：传感器组。通过一个传感器将触发信号传输到示波器上，您可选择在“通道”范围中的“触发源”下所列出的所有传感器，使用箭头按钮选择一个传感器。
位置：使用箭头按钮在测量曲线显示内沿x轴在10％和90％之间移动触发时刻，默认设置为50%，信号在测量曲线显示的中间触发。
水平高度：使用箭头按钮在Y轴上以百分比的形式设置触发的脉冲高度。
斜率：确定是在正斜率还是在负斜率上触发，由此始终仅激活一个按钮（“正”或“负”）。当两个按钮都不激活时，触发器只要达到设置的触发值而无论是上升斜率还是下降斜率，都会触发。
模式：除了处子记录模式时，触发模式始活激活。默认预设为“自动”。
◆自动：缺少触发器时显示未触发的图像
◆常态：显示的前提条件是存在触发器
◆单次：首次收到有效的触发信号后停止示波器测量当再次按下按钮“单次”时，重新激活该模式且开始记录另一个测量信号
C．记录模式
使用记录模式时测量值未被触发，且被连续记录并缓存。
点击按钮“记录”开始记录，记录期间当前测量值显示在测量曲线显示上，在测量曲线显示中不断以百分比形式显示剩余的存储器空间。
当按下按钮“记录”停止记录模式后，触发模式才重新被激活。
在出现以下情况时记录停止：
◆再次点击按钮“记录”
◆达到设置的信号触发电平（取决于触发模式）
◆存储器用完
手动结束数据记录后将沿X轴在测量曲线显示的宽度上压缩整个测量曲线。为了进一步观察曲线，提供了不同的工具用于光标设置和更改“时间”下的数值。按钮“压缩”可在需要时对显示进行解压缩，再次按下后可重新压缩。
