各栏目含义如下：
    提示：输出找到的条目。
    类型：给出信息类型，例如“REP”表示“维修说明”，所有信息类型都列在表3中。

    标题：该栏中的第一行说明用于生成此查询结果列表的查询标准，其他行包含找到的文件的标题。
    状态：处理状态将显示为圆外正方形，不同填充颜色可以表明文件是否在过程中被调用过：
    ◆白点：文件或程序未调出
    ◆绿点：文件或程序未调出
    ◆黄点：程序已最小化
    ◆黑点：程序被取消
    ◆蓝点：从之前执行的程序的结果接受到查询结果列表中的程序，在ISTA中存在程序，作为结果不是提出维修建议，而是建议执行另外的程序进行详细诊断，如果在查询结果列表中启动了这样的一个程序且一直运行到结束，则由此导致的另外的程序会自动接受到查询结果列表中，即查询结果列表现在包含了一个在原来的查找结果中并不存在的另外的程序，这个程序通过蓝色点标识。
    操作行中的按钮具有以下功能：
    ◆退回：返回前一屏幕
    ◆过滤器：调用显示过滤器设置的菜单，过滤器确定显示哪一个对象和隐藏哪一个对象
    ◆完成显示：将所有栏的宽度与它们的最大文本长度相匹配。在第二次点击按钮时，修理厂系统将各栏重新恢复到它们的原始宽度，需要时会显示一个水平滚动条
    ◆显示：显示所选的文件

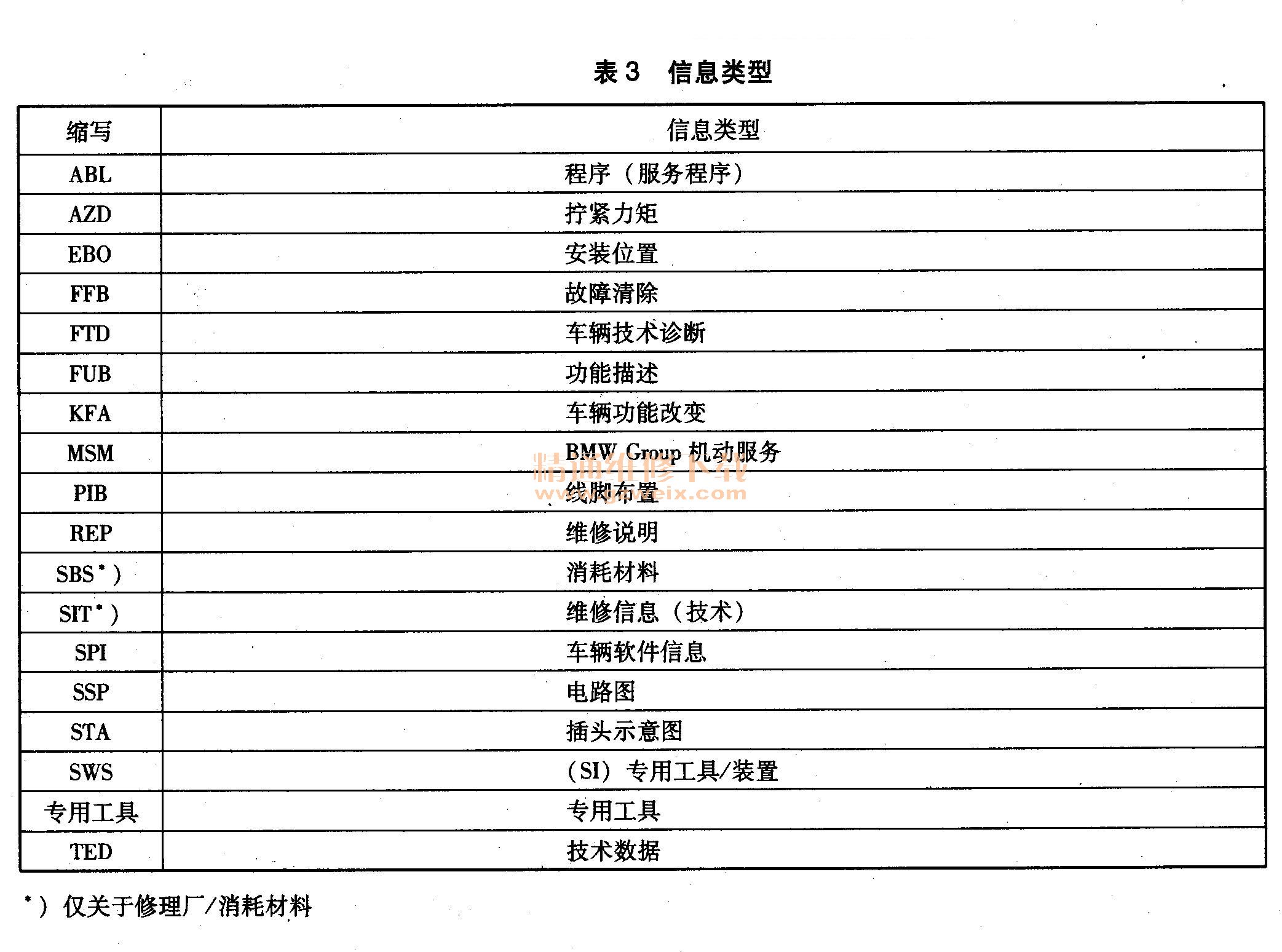

表3显示查询结果列表中可能的信息类型与它们的缩写。

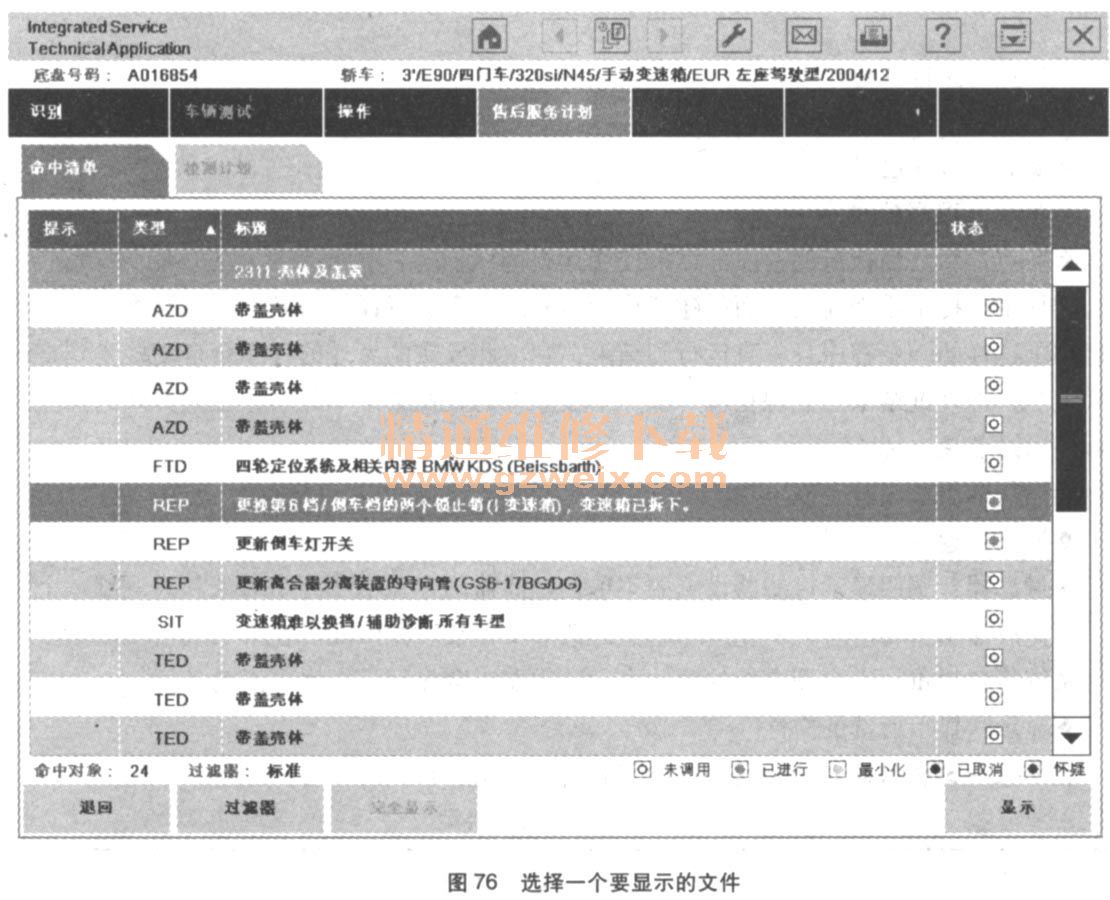

显示一个文件（如图76所示）：

◆选择一行。相应的条目以彩色高亮显示，按钮“显示”激活
◆点击按钮“显示”，希望的文件显示出来

    下面描述不同文件类型的显示特点：
    A．文本文件
    文本文件除了文字外还包括图像、照片和交叉参考。（超级链接），交叉参考以蓝色并加下划线显示；当点击一个交叉参考时，另外一个与交叉参考链接的文件自动打开。
    在文本文件中除了插图还显示放大镜图标。可用其放大相应插图（如图77所示）。

    ◆关闭：用此按钮可返回查询结果列表
  B.电路图、

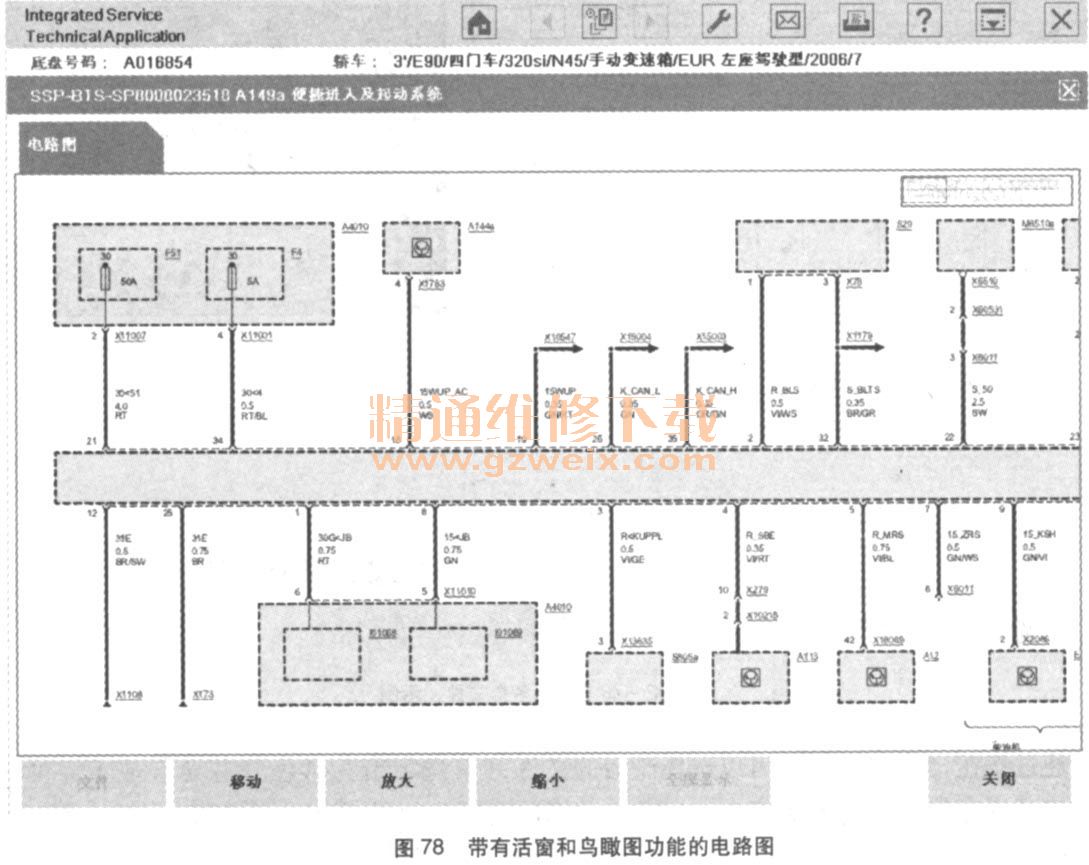

    在所显示的电路图中可能有超级链接，即所谓的活窗，活窗显示为其蓝色文字，可通过活窗调用详细信息，如一个组件的安装位置、插头示意图或线脚布置，与缩小的电路图一起显示附加信息（如图78所示）。

    有几个选项可以改变电路图的显示：
    ◆文件：调用一个带有包含所选部件的电路图的列表，选择部件名称，接着点击“文件”按钮，在一个弹出窗口显示电路图列表中，选择所需的电路图并让其显示
◆移动：选择后激活，在这种状态下可在屏幕上移动文件，为此请点击文件并将其朝希望的方向拉动，在第二次点击“移动”按钮时，此功能重新关闭
    ◆放大：逐步放大显示，自第一个放大级别起所谓的“鸟瞰图功能”激活，它便于电路图上的导航，在工作区的右上方出现一个窗口，其中显示一个缩小的电路图，可沿希望的方向移动红色边框的矩形，电路图局部视图在工作区内同时进行移动
    ◆缩小：将一个放大的显示逐步重新缩小至其原始尺寸
    ◆全屏显示：在屏幕上同时显示多个文件时激活，可将活动文件放大到整个屏幕宽度如果通过活窗调用了细节文件，则该按钮关闭细节文件并将电路图重新放大到全屏幕尺寸
    ◆关闭：用此按钮可返回查询结果列表
    C．同时显示多个文件
    在工作区内可以显示多个文件，然而该选项只能用于电路图和电路图中可通过活窗调用的信息。在下面的例子中显示区分成两部分，在右侧窗口可通过显示的选项卡选择其他文件（如图79所示）。

    请注意，通过按钮实现的功能总是仅适用于激活的窗口，如果选项卡是彩色的，说明该窗口是激活的。
    D．全屏显示

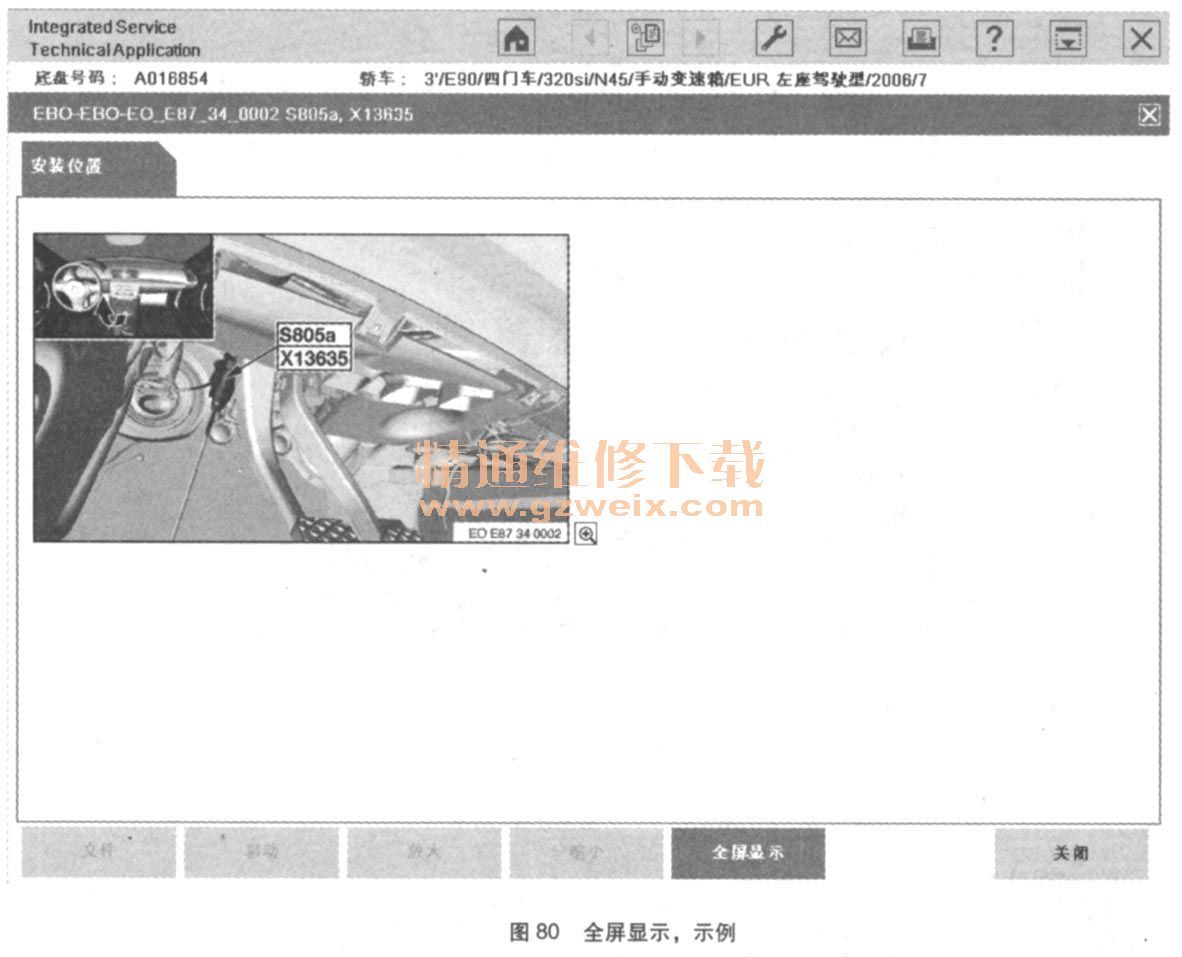

    通过按钮“全屏显示”可以选择激活的文件（其选项卡为彩色）并全屏显示，再次点击“全屏显示”按钮重新关闭全屏显示，并返回两部分的屏幕显示（如图80所示）。

    E．缩放功能

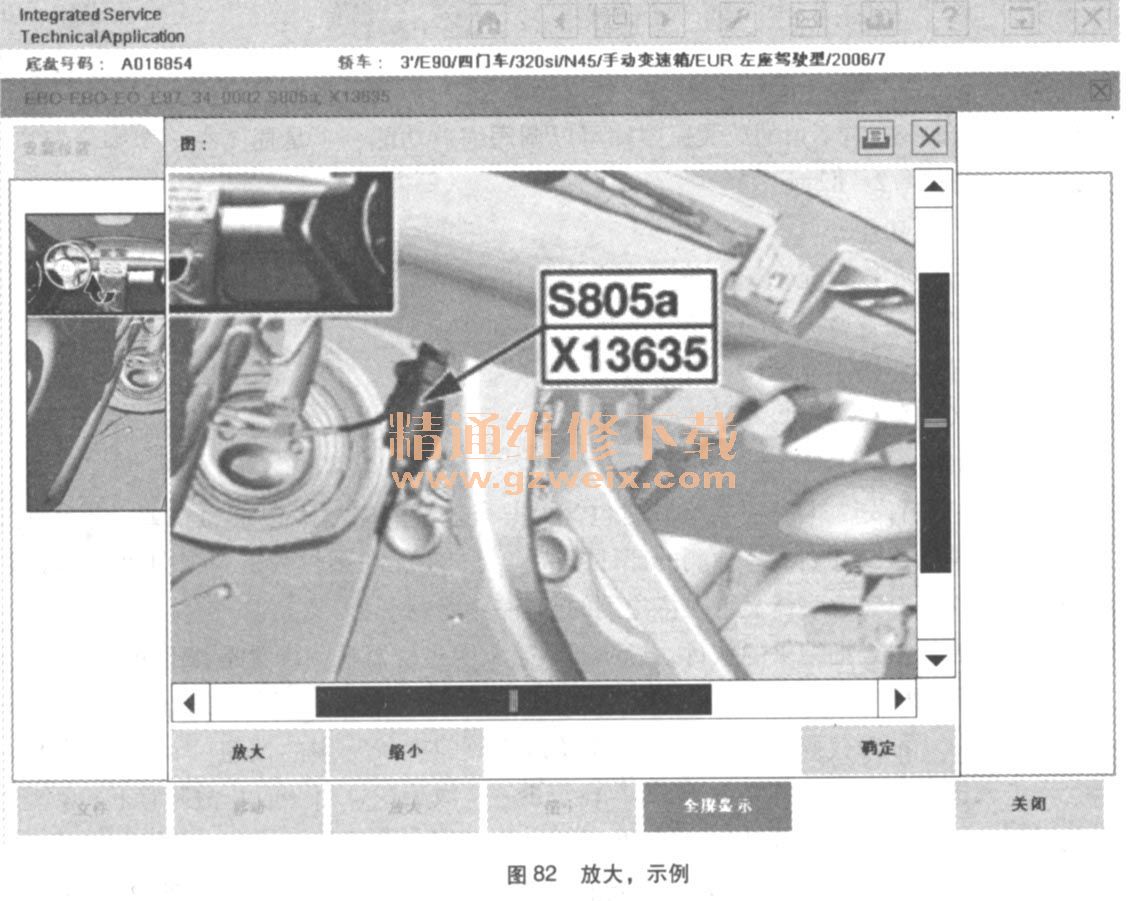

    点击图81右下角的放大镜图标可以调用缩放功能，于是插图在一个弹出窗口中放大显示（如图82所示）。



    窗口具有以下功能：
    ◆放大：分多步放大显示。在第一次点击后，显示窗口旁的下部和右侧出现图片滚动条，通过它您可以设置所需要的屏幕局部视图
    ◆缩小：分多步缩小显示，直至输出尺寸
    ◆确定：关闭窗口
