提示：
电源组件在操作面板处于未对接状态时可以直接与操作面板连接，当操作面板插在坞站中时，电源组件不能以机械方式插到操作面板上。也就是说，在操作面板能够插到坞站上前，必须首先将通过直接连接的电源组件的外部供电脱开（拔出插头）。
15装置的运行状态
操作面板可区分下列运行状态：
A．运行准备状态
操作面板已关闭，如有必要已连接到一个外部供电上，当
蓄电池充足电时，LED指示灯不亮，在操作面板中的
蓄电池的充电过程中，LED2“
蓄电池充电指示”呈橘黄色亮着。
B．操作面板启动
在打开后，全部3个LED指示灯依次短暂亮起，然后切换到当前工作指示灯。
操作面板正在启动，LED1“运行”根据供电类型呈绿色或橘黄色亮起。如果操作面板的
蓄电池正在充电，此外LED2“
蓄电池充电指示”呈橘黄色亮着。
C．正常运行
已装载WSM界面或其他应用程序之一，并且触摸屏可以操作，LED1“运行”根据供电类型呈绿色或橘黄色亮起，如果操作面板的
蓄电池正在充电，此外LED2“
蓄电池充电指示”呈橘黄色亮着，在WLAN激活时，另外有LED3呈绿色亮着。
D．待机模式和休眠模式
这两种运行状态是不能由使用者接通的静止状态，装置在不与使用者相互作用时自动切换到这些状态。在待机模式下（挂起到内存）操作面板“休眠”通过一个呈绿色或桔黄色闪烁的LED1 （1s亮，3s不亮）指示，并且能够通过一次相互作用（接触触摸屏或按压某个按钮）方便地从这种状态中唤醒。
提示：
如果ISID处于暂停模式下并且不通过电源电压供电，则存在
蓄电池放电时导致所装应用程序损坏的危险。
在休眠模式下（挂起到硬盘）操作面板关闭，并且能够通过打开／关闭按钮重新启动。
E．通过操作员关闭
关闭过程可通过所谓的ISIDJumpgate引导，Jumpgate是用于启动应用程序和“关闭／重新启动”操作面板的操作界面，以前呈绿色或橘黄色亮着的LED1“运行”熄灭。如果
蓄电池正在充电，则LED2“
蓄电池充电指示”仍旧呈橘黄色亮着。
F．由于过热关闭
操作面板在自身过热时自动关闭，以防损坏装置，正在运行的应用程序被结束，操作系统被关闭，LED1“运行”（绿色或橘黄色）熄灭。如果一个
蓄电池正在充电，LED2“
蓄电池充电指示。和“温度显示”呈橘黄色／红色闪烁，否则LED呈红色缓慢闪烁。
G．强制关闭
可通过打开／关闭按钮（按下超过5s）立即关闭操作面板，而不结束正在运行的应用程序和按规定关闭操作系统，LED1“运行”（绿色或桔黄色）熄灭。如果
蓄电池正在充电，则LED2“
蓄电池充电指示”仍旧呈橘黄色亮着。
提示：
请只在紧急情流下进行强制关闭，否则可能损坏ISID的操作系统并且必须重新安装。
（3）坞站
坞站规定用于操作面板的固定运行，外部电源组件可以装入坞站中，然后在固定运行时可以为操作面板供电，并且第二块
蓄电池可以在
蓄电池盒中充电。
操作面板可以固定或移动运行。
在固定运行模式中，操作面板悬挂在坞站中并嵌人，并且可以通过对接接口供电，对于这种情况，外部供电必须已连接到坞站上，否则操作面板即使在固定运行模式中也通过操作面板中安装的
蓄电池供电。
在移动运行模式中，操作面板不与坞站连接，并通过自身
蓄电池供电，或通过直接连接的外部电源组件供电，或通过车辆电压适配器由车辆的
车载网络供电。

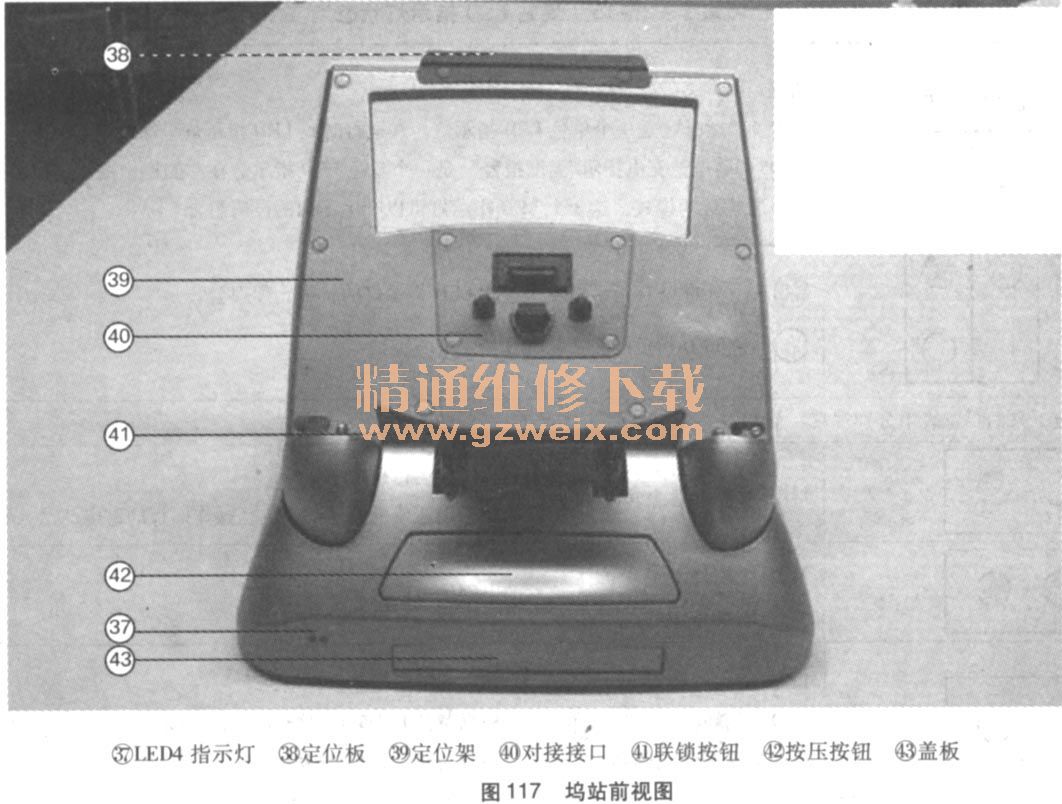

①坞站前视图（如图117所示）
②坞站后视图（如图118所示）

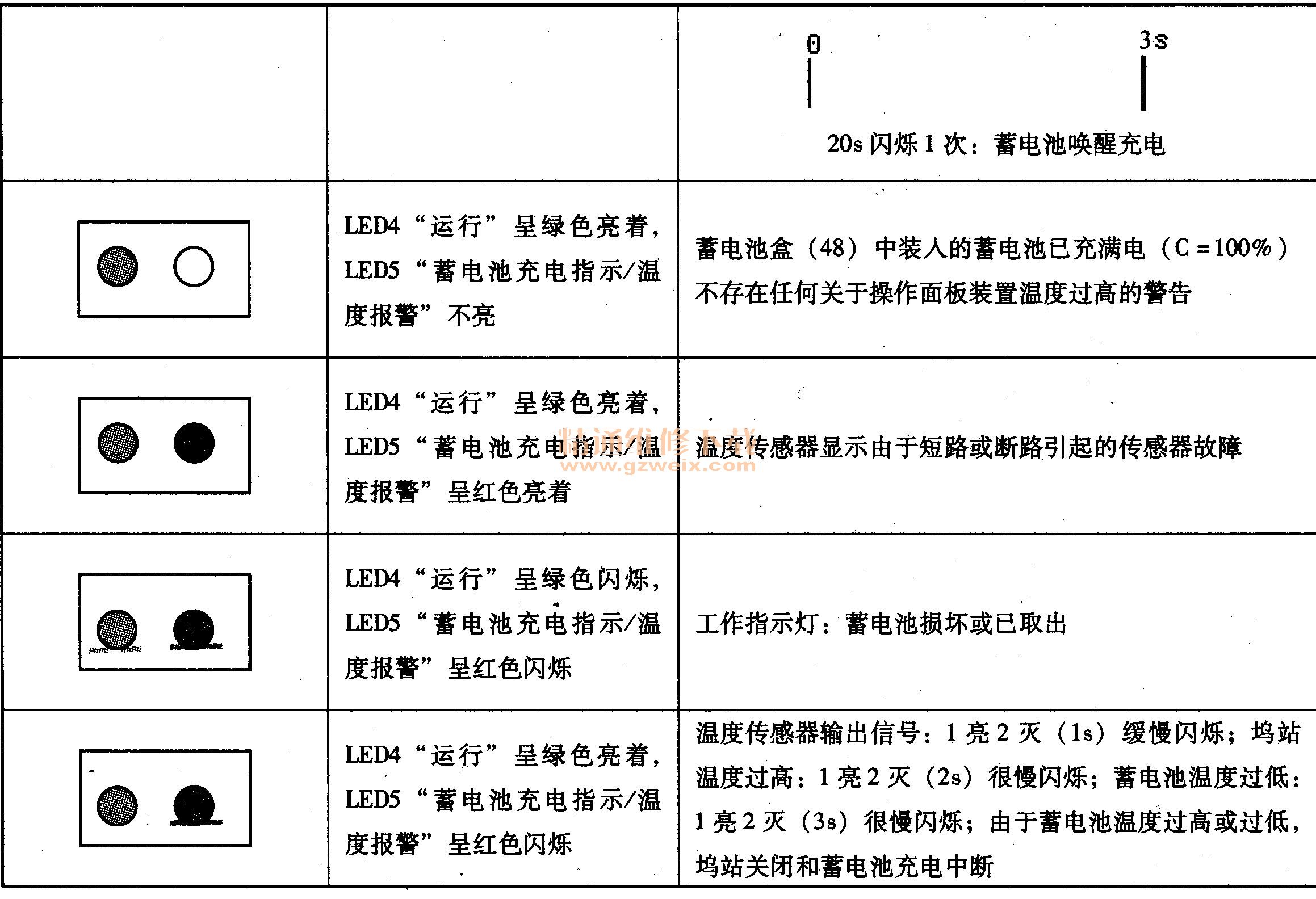

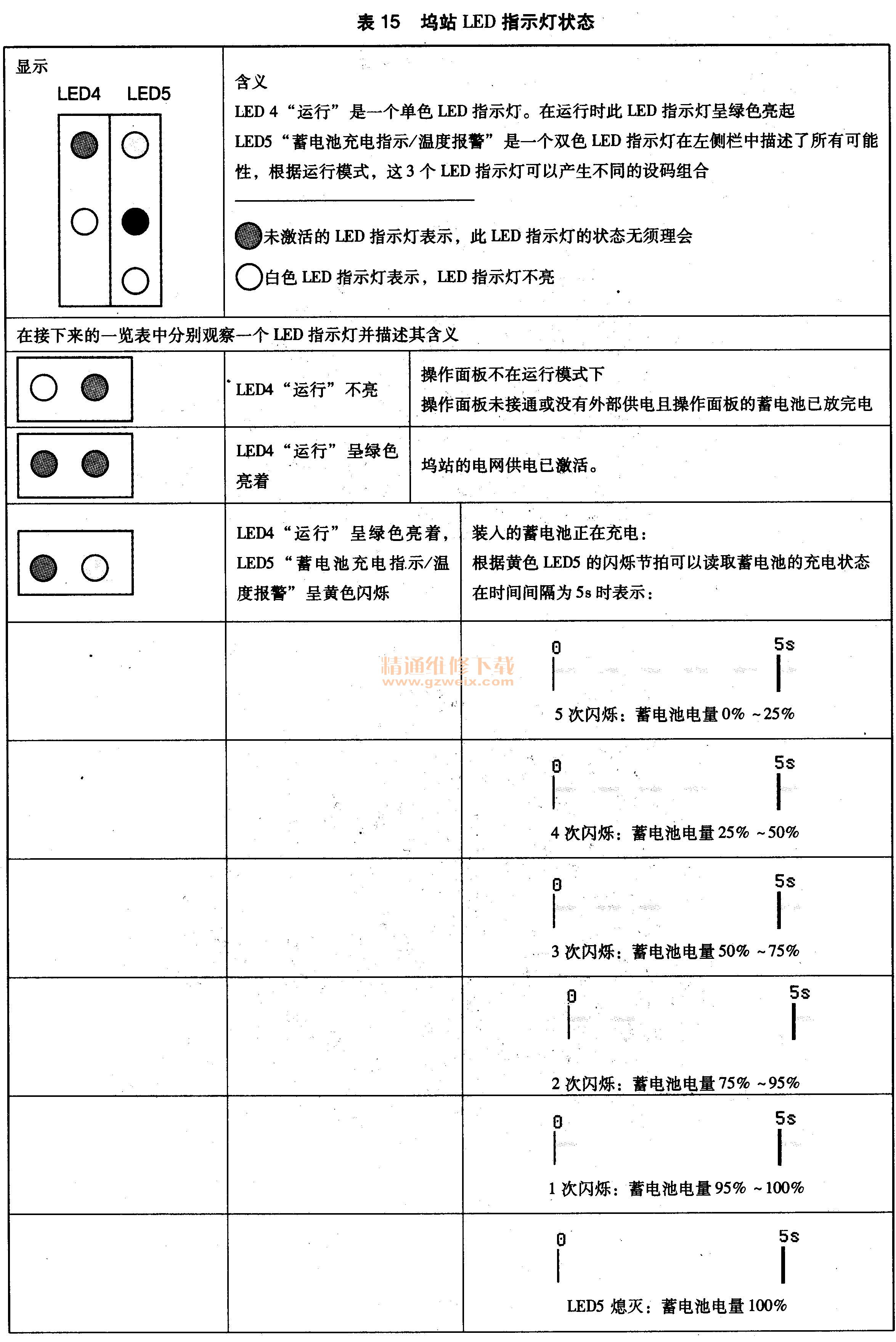

③坞站的LED指示灯（如表15所示）
④用手悬挂操作面板的定位板
操作面板可用悬挂装置悬挂到这个定位板上，然后向后朝ISID定位架转动。ISID于是嵌人并通过对接接口与坞站连接，嵌人可通过按钮的运动从视觉上观察。
操作面板定位架保证在坞站上稳定地固定运行。
⑤对接接口
通过对接接口，坞站的所有接口和信号被转接到操作面板上，在对接状态下不能使用操作面板的接口，LAN电缆、USB装置和供电的连接通过坞站的接口进行。
⑥解除联锁按钮
当操作面板在固定运行中悬挂到坞站上并向后转到操作面板定位架上时，解除联锁按钮嵌人。为了将操作面板从坞站上松开，必须向下按压解除联锁按钮，在成功解除联锁时，操作面板的下边缘略微向前转动并可拆下。
⑦选装DVD驱动器
可选择将一个DVD驱动器装人坞站中，此DVD驱动器能够在坞站中安放的操作面板处于所有倾斜位置时运行，当未安装DVD驱动器时（交货状态），开口用一块盖板密封。
注意：
在DVD驱动器运行时应注意，存在通过电源组件（装人坞站中）的外部供电，原因是此驱动器的功率消耗较高，在抽出DVD驱动器托架时，可接触到光读机构的敏感元件。请注意，不要污染或损坏这些元件，DVD驱动器托架不是杂物盒，规定只可用于CD光盘和DVD光盘。
⑧防盗锁（KensingtonLock）
为连接一个Kensington锁形式的机械防盗装置预留了一个凹槽。
⑨
蓄电池盒
充电时必须将
蓄电池推人坞站盖板下面的相应
蓄电池盒中，
蓄电池盒位于外部电源组件盒的隔板和坞站接口模块的盖板之间。通过一个金属弹簧卡住
蓄电池。
蓄电池可以与坞站中ISID是否运行无关地进行充电。
蓄电池充电指示（
蓄电池已满或
蓄电池正在充电）通过坞站正面的LED4实现。
⑩外部电源组件盒
外部电源组件被装人坞站盖板下面的相应电源组件盒中，并连接到安装的电源连接器上。连接通过外部电源组件的插头实现。电源线可通过凹槽穿出并与网路馈电（插座）连接。
11坞站接口模块的接口
坞站接口模块包括1个LAN接口（RJ45） 、3个USB2. 0 （A型）接口和1个VGA输出端。此VGA接口不是可更换的接口范围的组成部分。
