④测试分析
    在出现故障时将输出一个描述故障的准确故障号码，如有必要，还会输出故障的一个说明文字描述，将编制一份故障列表，除了为每个故障列出描述外，还列出可能引起故障的组件。
    （3）故障：症状、原因和排除
    在表24中将看到一个故障一览表，描述故障如何表现和可能在哪些组件上出现，此外可得到可能的解决建议。



    发生故障时在编写一份记录之前，必须先检查操作面板的配置：WLAN模块是否存在（在少数几个国家中不存在！）、摄像机模块是杏存在、蓝牙模块是否存在（在少数几个国家中不存在！）。

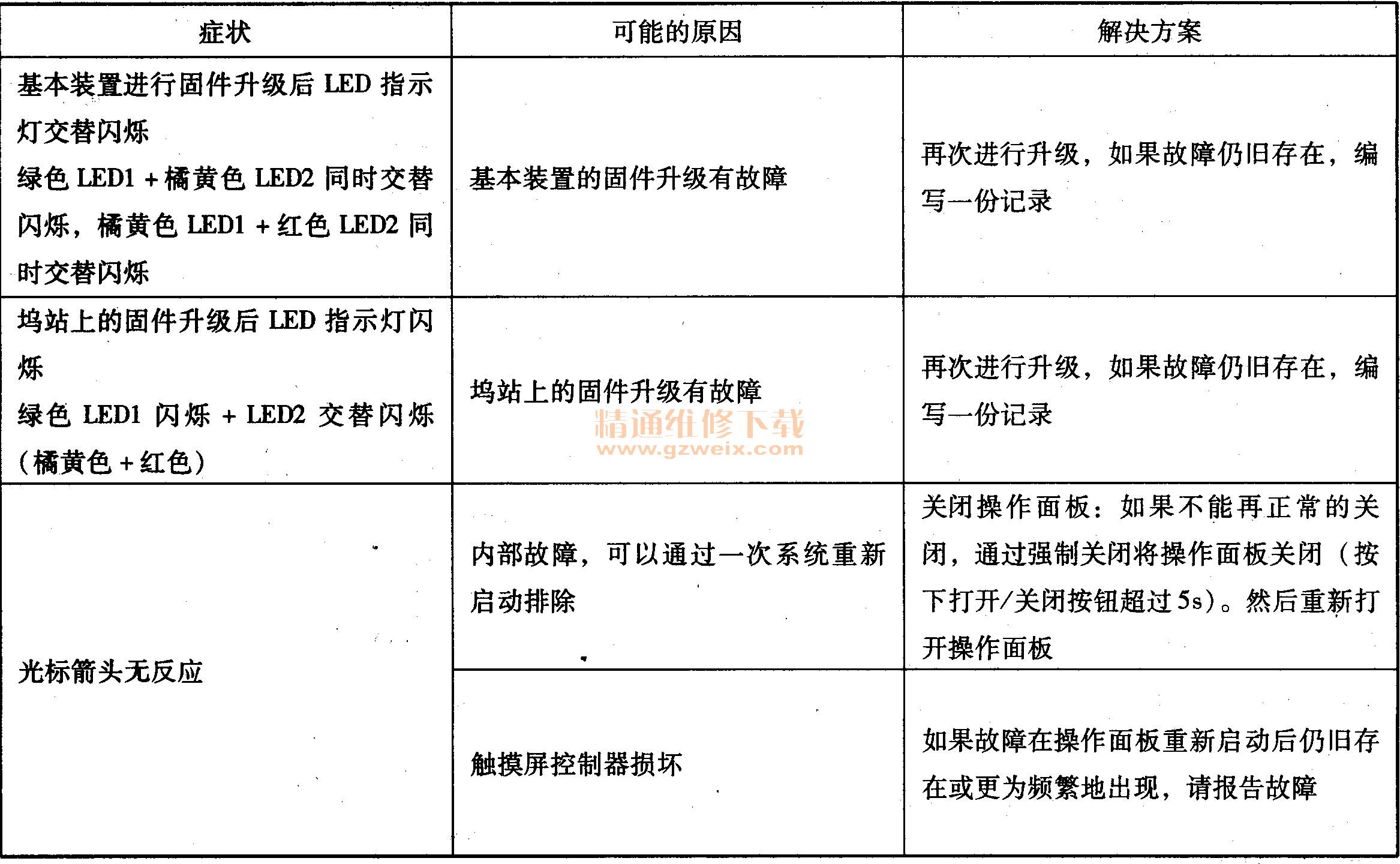

    ①操作面板和（或）坞站的故障（如表24所示）

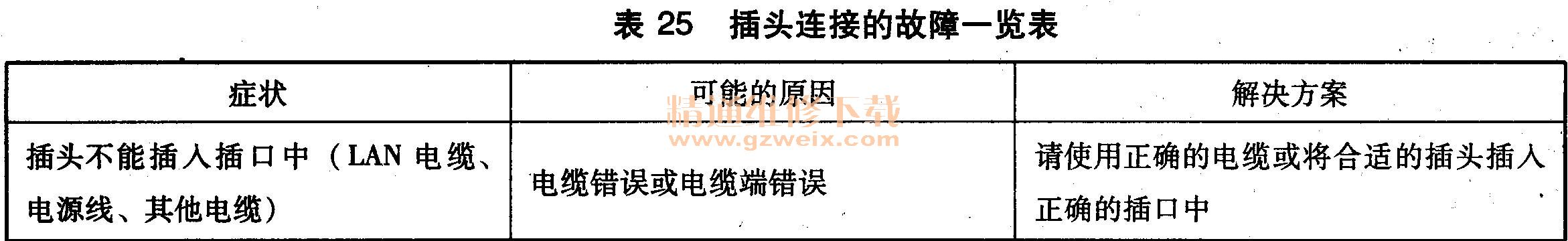

②插头连接的故障（如表25所示）

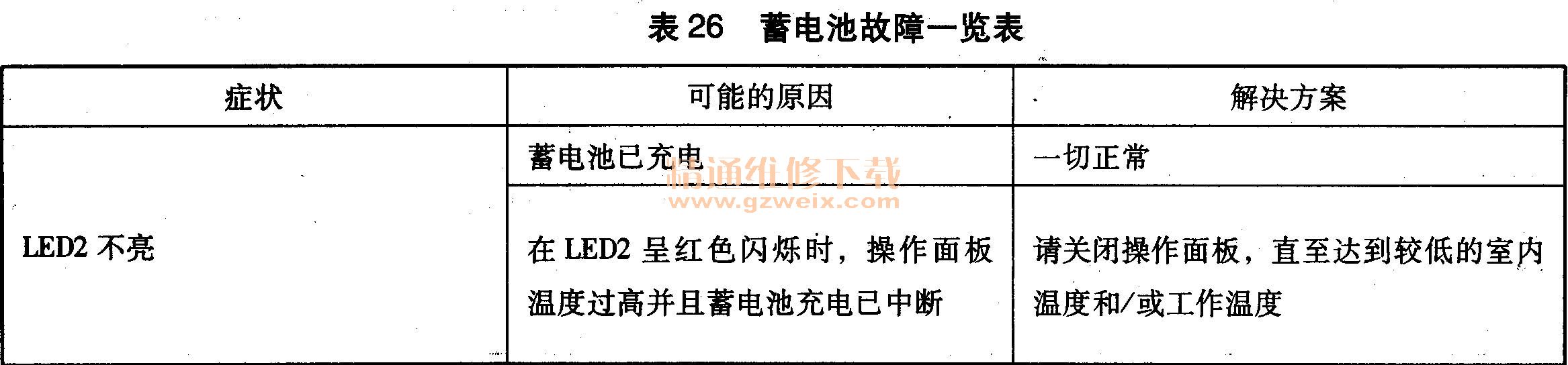

③蓄电池的故障（如表26所示）

各个LED指示灯的信号含义请查阅前面“操作面板”和“坞站的LED指示灯”部分内容。
    （4）故障报告／售后服务地址
    I5ID的故障报告一般通过修理广系统管理的Callback机制进行，故障报告接着被自动转发至主管支持部门并进行处理。
    如果无WSM可供使用，可以利用为这些紧急情况设立的遍及全球的售后服务电话号码。
    当前电话号码和传真号码可在文件“ISIS/ITOOLS售后服务地址一当前使用的售后服务地址的信息”中找到。
（5）备件和附件（如表27所示）

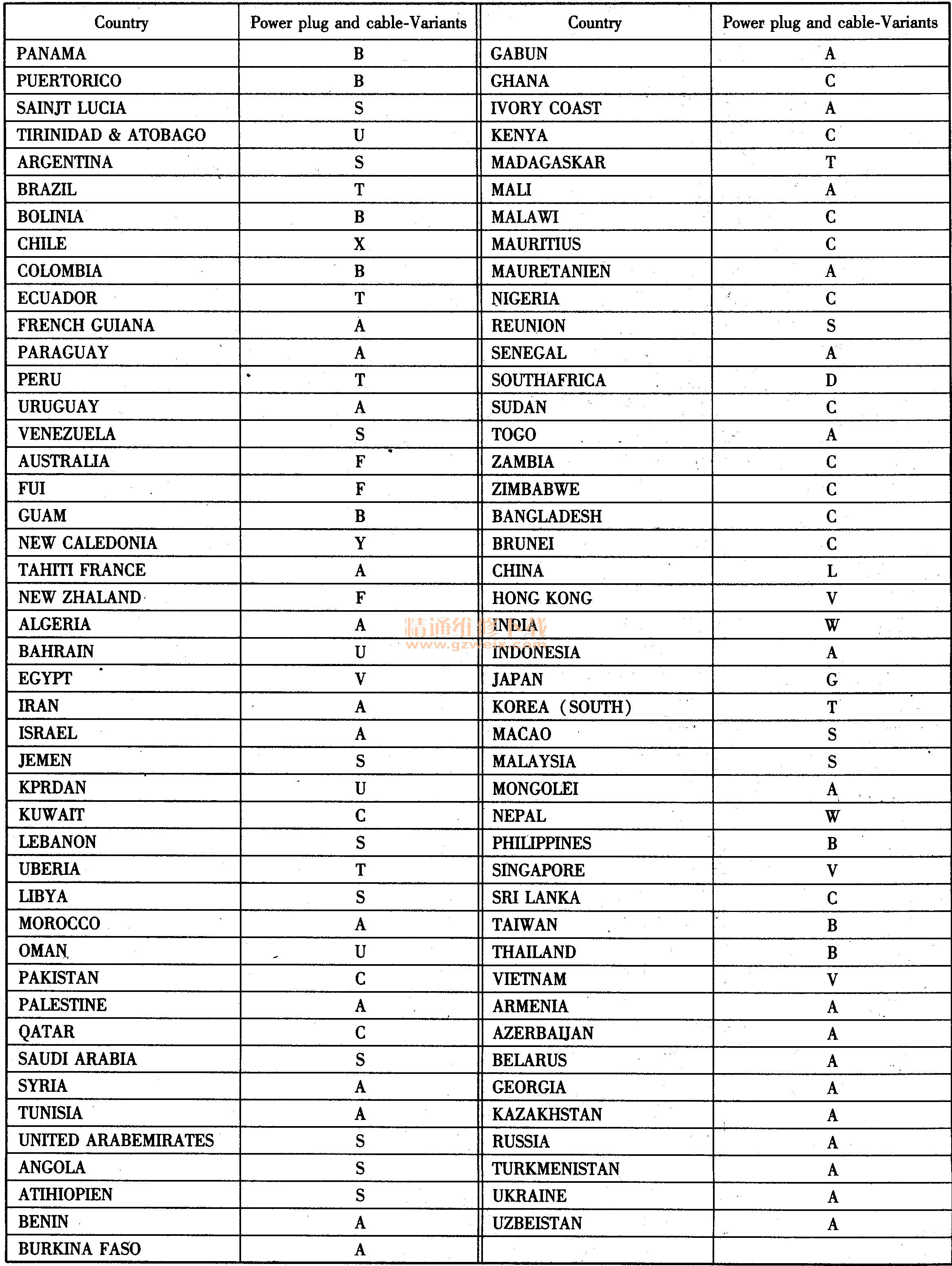

电源线型号如表28、表29所示。




    （6）更换说明（备件、选装附件）
  提示：
    在操作电子部件时您的身体必须始终接地，过压或静电可能损坏敏感部件，此外，擅自打开和不按规定维修装置会导致本装置的保修失效。
    接下来进行更换单个组件的工作步骤，更换可以由用户进行，将通过支持部门发送一个合适的备件。
    ①在修理厂推车上固定坞站
    接下来描述了坞站在BMW修理厂推车上的固定。

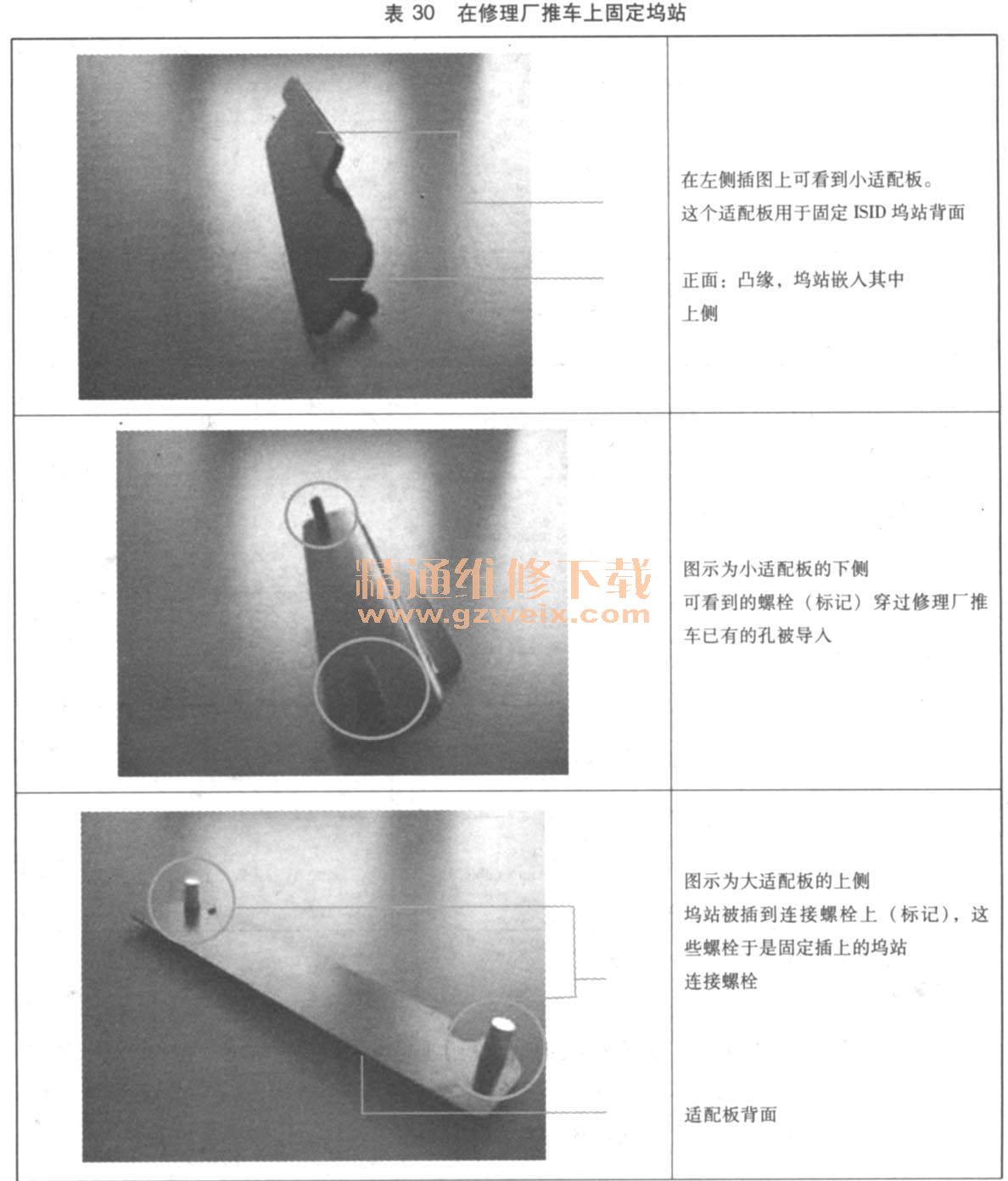

    通过适配板固定坞站，已在适配板上钻出4个用于将坞站固定在BMW修理厂推车上的螺纹孔（如表30所示）。


提示：
请注意，操作过程中不要损坏坞站。
请谨慎保存钻孔模板。
在修理厂推车上固定坞站
    A．请首先从修理厂推车上去除以前的诊断系统厂的适配器，将因此拧下的螺母置于一侧，这些螺母将重新用于固定新ISID诊断系统的坞站的适配器。
    B．现在将新适配器置于修理厂推车上，请注意相应适配器的上侧和下侧（如图137所示）。适配器的设计保证，修理厂推车上用于以前适配器的现有的孔可以重新使用，螺栓可穿过现有孔。

    C．现在将现有螺母旋到螺栓上并小心地拧紧，于是新适配器被固定到修理厂推军上。
    D．在将适配板固定到修理厂推车上后，可以将新ISID诊断系统的坞站推人适配器中，此时将坞站背面推人小适配器（凸缘）．中，然后将坞站正面从上部置于大适配器的螺栓上。
    E．坞站由此固定在修理厂推车上，但可随时重新拆下。
    ②更换操作面板的硬盘
  如有必要，请首先去除插人操作面板中的蓄电池，并将装置从插人的外部网路馈电上脱开。
    硬盘壳体具有机械设码，这个设码确保在安装位置正确时可将硬盘轻松推人硬盘匣中。
在硬盘壳体上带有一个型号铭牌，这个型号铭牌固定在壳体上侧。
提示：
在更换硬盘时装配环境必须干燥且无灰尘，应尽量术接触触点。

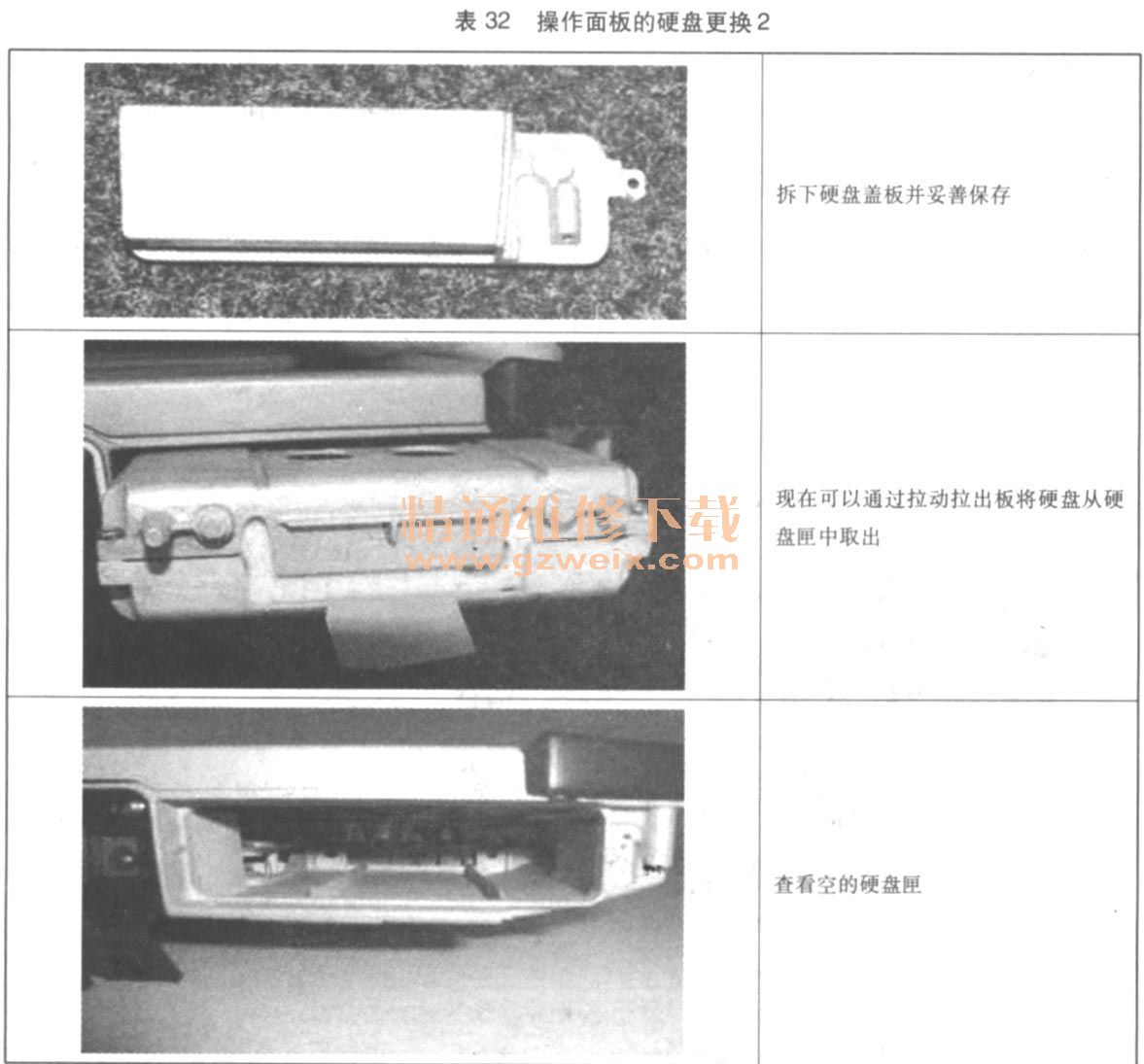

在更换硬盘时请按说明的顺序操作（如表1-31～表33所示）。





    ③拆卸摄像机
    摄像机可以由用户拆下，它位于操作面板的装置下侧后部，在接口模块的插口中，为了安装／拆卸摄像机，必须拆下接口模块，两个螺径位于两个外部盖板（DCIN和话筒）下面。
    摄像机模块通过一个插头与基本装置连接，并且没有其他锁止元件，更换可在拉出接口模块后立即进行。
    安装时要首先将摄像机模块装人插口中并连接，然后可以将接口模块重新装人并固定（如表34所示）。

  提示：
    在操作电子部件时身体必须始终接地，过压或静电可能损坏敏感部件。

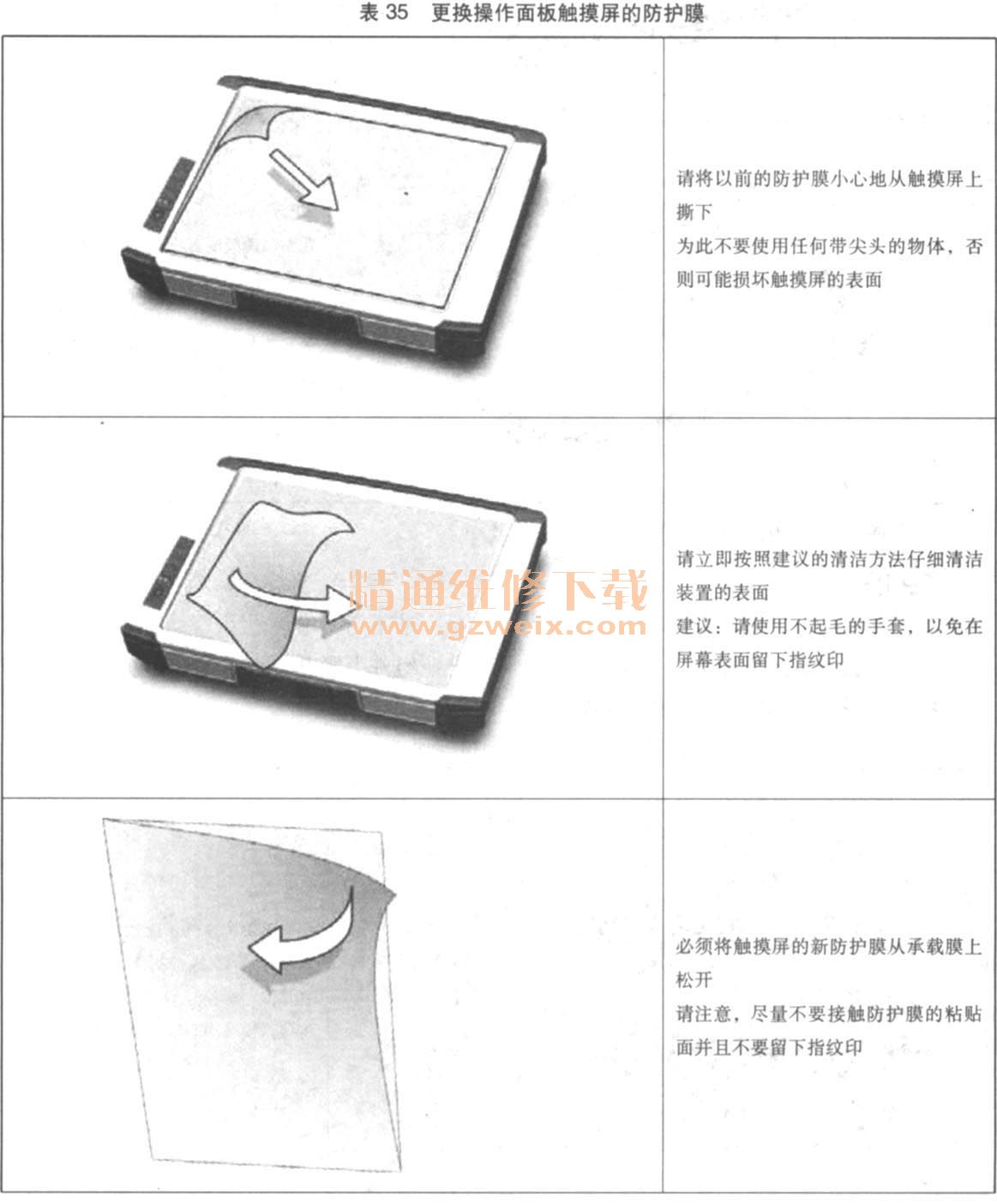

④更换触摸展的防护膜
如有必要，请首先去除插人操作面板中的蓄电池，并将装置从插入的外部网路馈电上脱在交货时用一层可更换的薄膜保护基本装置的触摸屏，这层薄膜可由用户撕下并换成新（如表35所示）。



    提示：
在更换防护膜时请仔细操作。贴新薄膜时就需要谨慎操作，否则新薄膜在粘贴时可能受损。
⑤更换操作面板上的对接接口
提示：
在更换对接接口时装配环境必须干燥且无灰尘，请不要接触触点。

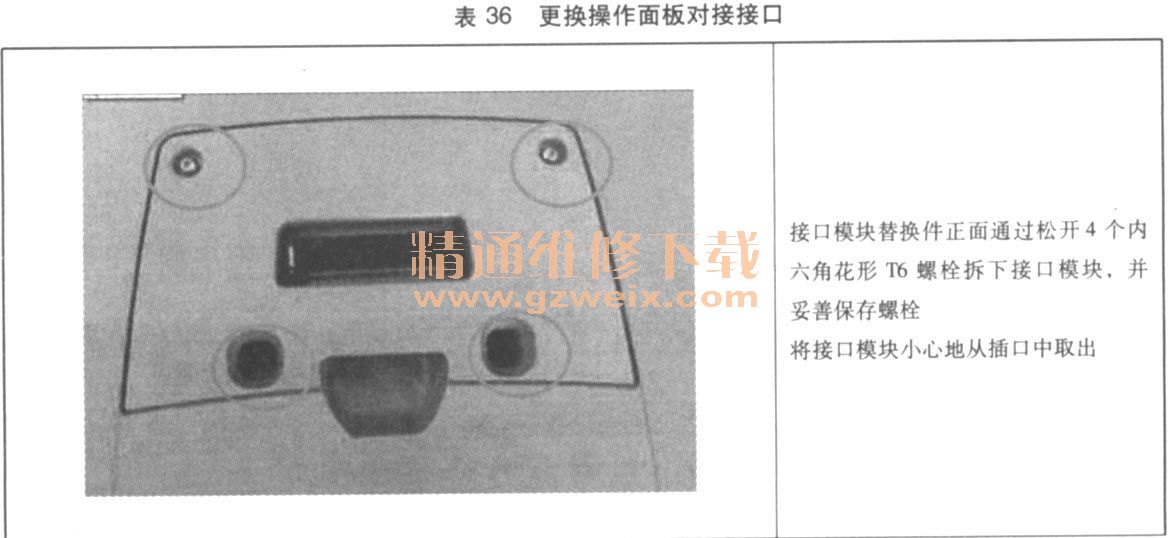

请首先去除装入的蓄电池，并将装置从外部电源组件上脱开，在更换对接接口时必须注将更换模块准确装人插口中并固定（如表36所示）。


⑥更换坞站的对接接口（如表37所示）


⑦更换操作面板的接口模块
提示：
在更换接口模块时装配环境必须干燥且无灰尘，应尽可能不接触触点和其他部件。如有必要，请首先去除插人操作面板中的蓄电池，并将装置从插人的外部网路馈电上脱开（如表38所示）。

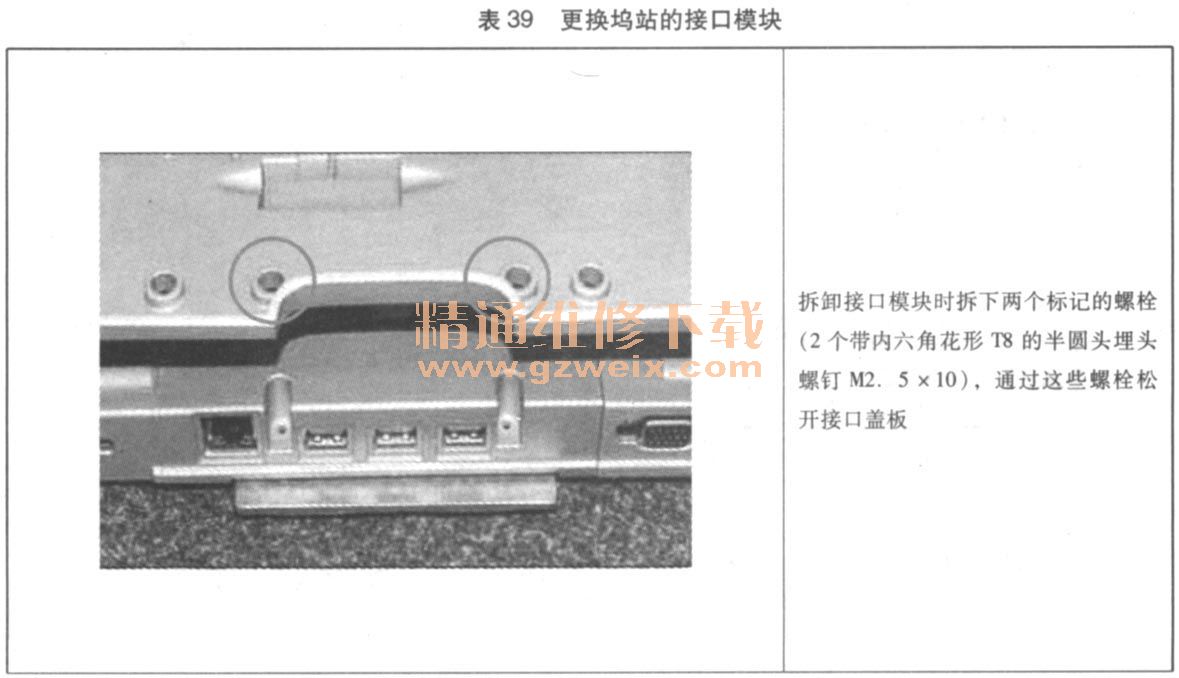

    ⑧更换坞站的接口模块
    如有必要，请首先去除插人坞站中的蓄电池，并将装置从插人的外部网路馈电上脱开。
    标准插头位于背面，在盖板下面，3个USB接口和LAN接口（转换器和RJ45插头）设计成可更换的插接模块（如表39所示）。

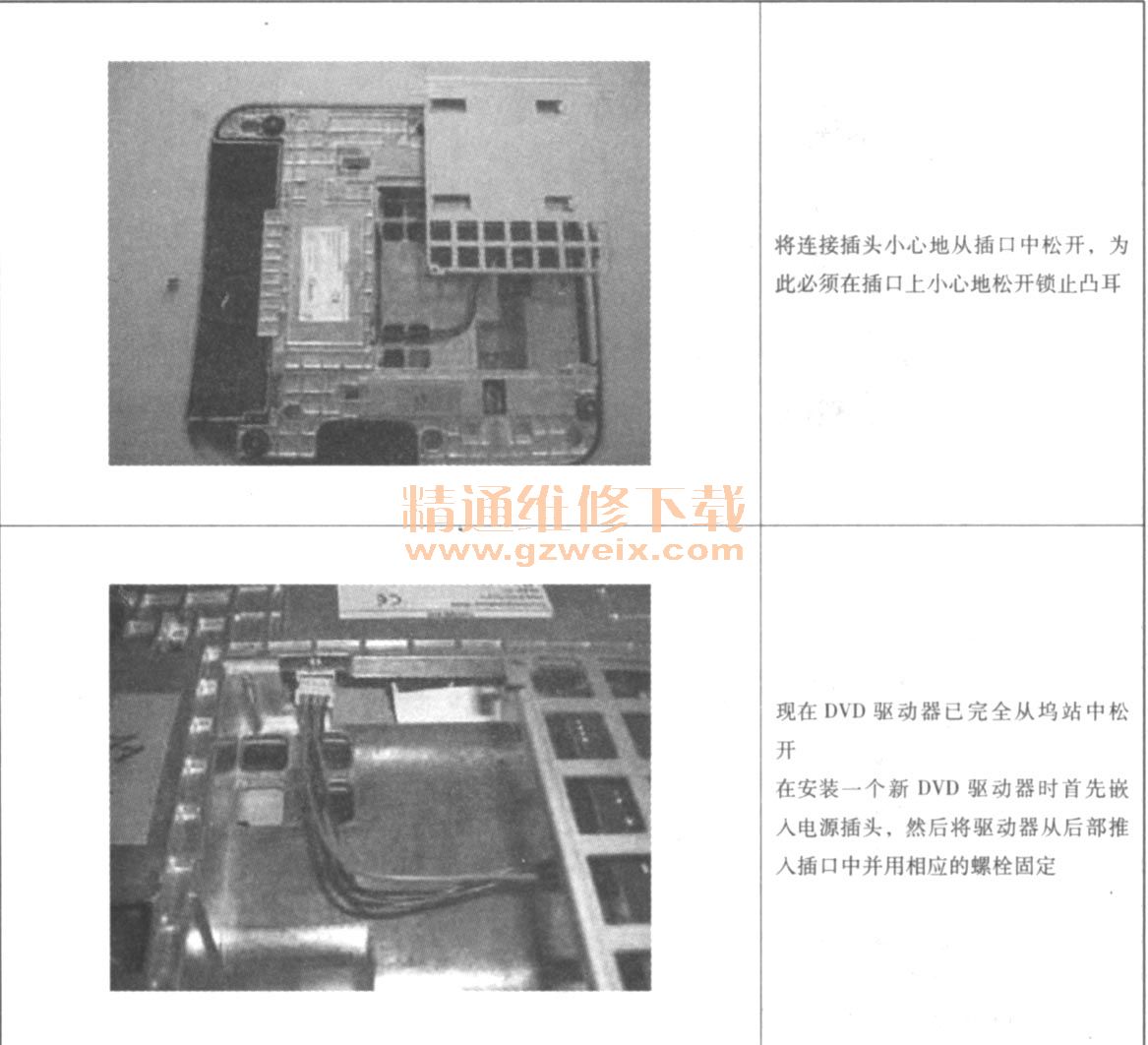

⑨更换坞站上的DVD驱动器（如表40所示）

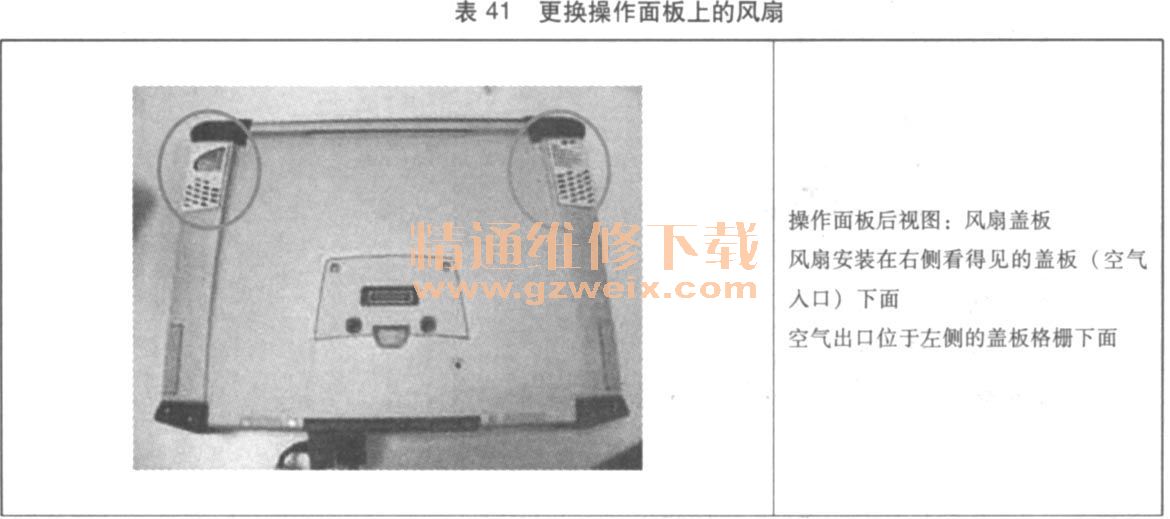

⑩更换操作面板上的风扇
操作人员可以如表41所示更换操作面板中的风扇。


8．概念和缩写（如表42所示）
