3．交货范围
（1） ISID的供货范围和组件
ISID与其组件和附件装在一个纸箱中交货。
请去除包装（纸箱、薄膜、泡沫塑料）并检查供货范围。
ISID包括组件和标准附件（如图108所示）：

◇A操作面板
◇B坞站
◇C用于操作面板或坞站外部供电的电源组件
◇D带各国专用插头的电缆
◇E12V车辆电压适配器
◇F10mLAN电缆（颜色可以不同）
◇G10支触摸笔（在图108“中只能看到一支触摸笔）
◇H2个蓄电池（在图108中只能看到一个蓄电池）
◇I资料CD'光盘（图108中看不到）
◇J装置运输车接口组件（图108中看不到）
提示：
为了确保操作面板在跌落后的运行能力，已采取一系列主动和被动保护措施，这样可做到，在所有跌落情况的95％中能够无中断地继续运行，在其余跌落情况中可通过重新启动操作面板实现运行能力。
    为了环保地清除和再生，包装材料应按照材料种类分类和妥善处理。
    ◇使用的纸箱由硬纸板制成
    ◇所有袋子由聚乙烯制成，并且也都用代号PE或PET标明
    ◇泡沫塑料由PE泡沫制成
    包装材料必须按照法律规定妥善处理。
产品
产品由可重复利用的材料制成，
蓄电池
其废弃物处理必须按照有效的法律规定进行。
  产品中包含的锉离子蓄电池必须按照有效的法律规定妥善处理，遵守这些规定并按规定妥善处理蓄电池时，可以将蓄电池从装置中拆下。
    （2）操作面板
    操作面板是整个系统的中心组件。在操作面板中安装的硬盘上存储有操作系统、修理厂系统管理软件以及所有其他应用程序和数据。
    操作面板可以固定或移动运行。
    ◇在固定运行模式中，操作面板悬挂在坞站上并嵌人，并且可以通过对接接口供电。对于这种情况，外部供电必须已连接到坞站上，否则操作面扳即使在固定运行模式中也通过操作面板中安装的蓄电池供电
    ◇在移动运行模式中操作面板不与坞站连接，并通过自身蓄电池供电，或通过一个直接连接的外部电源组件供电，或通过车辆电压适配器由车辆的车载网络供电。
    ①操作面板前视图（如图109所示）

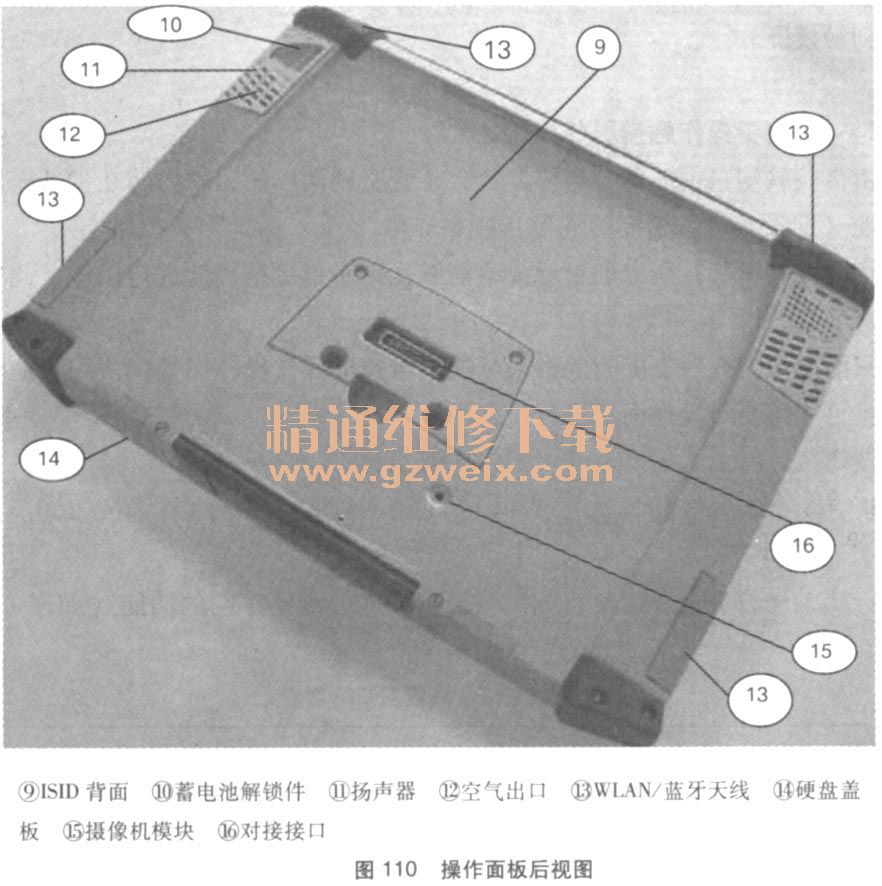

    ②操作面板后视图（如图110所示）

    ③操作面板的装置按钮（如图111所示）

    ④触摸屏／屏幕
    在图109中，屏幕①的表面涂有一层触敏薄膜，通过接触它可以控制程序运行过程，不用鼠标控制光标，而是使用手指或触摸笔，这个专用表面也被称作触摸屏，触樟屏代替传统的鼠标功能。
提示：触摸屏对每种触摸作出反应，在使用ISID时注意，必须防止装置、人员或物体无意中接触到触摸屏。
    触摸笔
    触摸笔是一根用于操作触摸屏的细棒。
    触摸笔由带较软塑料内芯的塑料棒制成，外壳坚硬而牢固，软内芯在尖部露出并设计成尽可能柔和地（即没有产生划痕的危险）接触屏幕。
    因为仅细尖接触屏幕，所以通过触摸笔能够比用手指更精确地进行操作，此外，这样可防止指纹印对屏幕的污染。
    小心！只能用手指或一支随附的触摸笔通过触摸屏操作操作面板，使用其他物体可能损坏表面，并且可能需要对操作面板进行付费维修。
  ⑤装置按钮·
    操作面板有5个装置按钮（如图111所示操作面板的装置按钮20。按钮1、2、3、4以及打开／关闭按钮。
根据运行状态（打开或正常运行），为按钮1-4分配了不同的功能（如表12所示）。

    将一个新系统加载到您的操作面板硬盘上的过程被称作PXE引导，此过程通过连接的、电缆连接的网络实现。
    通过按压打开／关闭按钮29可启动操作面板。在正常运行情况下，在引导过程中短暂出现提示信息，提示通过同时按压按钮1和按钮4可开始PXE引导，此外在操作面板启动时屏幕上存在一个单独的提示信息，借助箭头附加显示应按下哪些按钮（如图112所示）。如果不进行输入，则操作面板正常启动并在引导过程结束后显示WSM界面。
