二、集成服务显示器ISID
    装置说明（组件和功能）
    1．概述
    集成服务信息显示器ISID （Integrated Service Information Display）是一部功能强大的修理厂和接车用显示和操作装置。为方便阅读，本文中使用集成服务信息显示器的缩写形式ISID。
    ISID的开发经过深思熟虑。为了能够最佳利用ISID的全部性能，我们建议花一些时间用心阅读本文。
在使用ISID前应熟悉有效的安全规定并接着遵循本文的提示。
    （1）安全提示
    请注意一般安全提示、使用ISID的安全提示和本文中各个重要位置的特殊安全提示。
    ①一般安全提示
    危险！意味着如果不采取相应的安全措施，将发生死亡、严重的身体伤害和（或）巨大的财产损失。
    警告！意味着如果不采取相应的安全措施，可能发生死亡、严重的身体伤害和（或）巨大的财产损失。
    小心！带警告用三角标志，意味着如果不采取相应的安全措施，可能发生轻微的身体伤害和（或）财产损失。
    小心！不带警告用三角标志，意味着如果不采取相应的安全措施，可能发生财产损失。
    注意！意味着如果不注意相应的提示，可能发生不希望的事件或出现不希望的状态。
    提示！是关于产品本身或其操作的重要信息。
    ②使用装置的重要安全提示
    警告！请仔细通读所有说明。
    警告！当电源线或装置本身受损时，在有资质的专业人员进行检测之前不允许使用装置。
    警告！电缆不允许挂在桌子、椅子或操作台边缘上，电缆不允许接触炽热的排气歧管或旋转的风扇叶片。
    警告！不允许使用加长导线，进行测试时只允许使用规定的电缆。
    警告！当装置不使用时，必须拔出电源插头，在拔出电源插头时，绝对不要拉拔电缆，请抓住电源插头并将其从插座中拔出。
    警告！只可按照本文规定的方式安装装置，只能使用制造商推荐的装置和组件。
    危险！ISID不允许在敞开的燃油箱附近或在离修理厂地面不足50cm的最小高度下运行，否则存在因气体和（或）蒸汽发生爆炸或失火的危险。
    危险！当电源线有缺陷或受损时，在有资质的专业人员进行检测之前不允许使用。
    警告！当较长时间不使用ISID时，请通过打开／关闭按钮关闭，并在蓄电池已充满电时将其从网路馈电上断开。在拔出电源插头时不允许拉拔电缆，而应抓住电源插头本身并将其从插座中拔出。
    警告！如果发动机运转时在车辆上进行操作，应注意充分通风，否则存在中毒危险。
    警告！只可按照本文规定的方式安装ISID，只可将推荐和许可的装置和组件与ISID一起使用。
    警告！ISID是安全防护等级1的装置，并配备通过安全检测的电源线，只允许连接到带接地安全引线的电网（TN电网）上，或连接到带接地安全引线的电源插座上。
    警告！如果擅自打开装置或对其进行错误的维修，可能给您带来巨大危险。
    小心！在雷雨期间不允许连接或松开数据传输导线。
    小心！电源电压的波动和偏差在允许公差范围之外可能导致电子装置功能失灵和损坏。
    警告！不要在未屏蔽的点火盒附近或在易爆环境中使用便携式发射器（例如用于无线网络的装置），除非该装置已进行匹配，适合用于此类使用目的。
    小心！FCC和FAA的规定禁止在空气中使用无线高频装置，因为它们的信号可能干扰车辆的重要车载仪表。
    （2）按规定使用
    ISID是在充分考虑有关安全标准的情况下开发、生产、检测并编写资料的。在遵守安全技术提示并进行规定的调试、按规定使用以及进行保养和维护时，ISID在正常情况下不会造成任何财产损失或人身健康方面的危险。
    （3）交货
    收到货物后请检查包装和（或）包装内容是否受损。
    ①包装受损
    请让供货商在交货单上确认损坏！如果后来证实有东西损坏，请与指定的售后服务地址联系。
    ②包装完好，包装内容受损
    请立即向指定的售后服务地址报告损坏情况。
  注意：电源电压的波动和偏差在允许公差范围之外可能导致电子装置功能失灵和损坏。请检查您现有的电源电压的额定范围是否从110～240V ， ISID只允许在这个范围内运行。
  注意：在ISID运行时必须防止沽上露叔有短路危险），由于这个原因，在交货后让装置在运行地点放置约3h而不要接通电压，以便能够出现适当的温度平衡。
    2．技术数据
（1）气候数据（如表8所示）

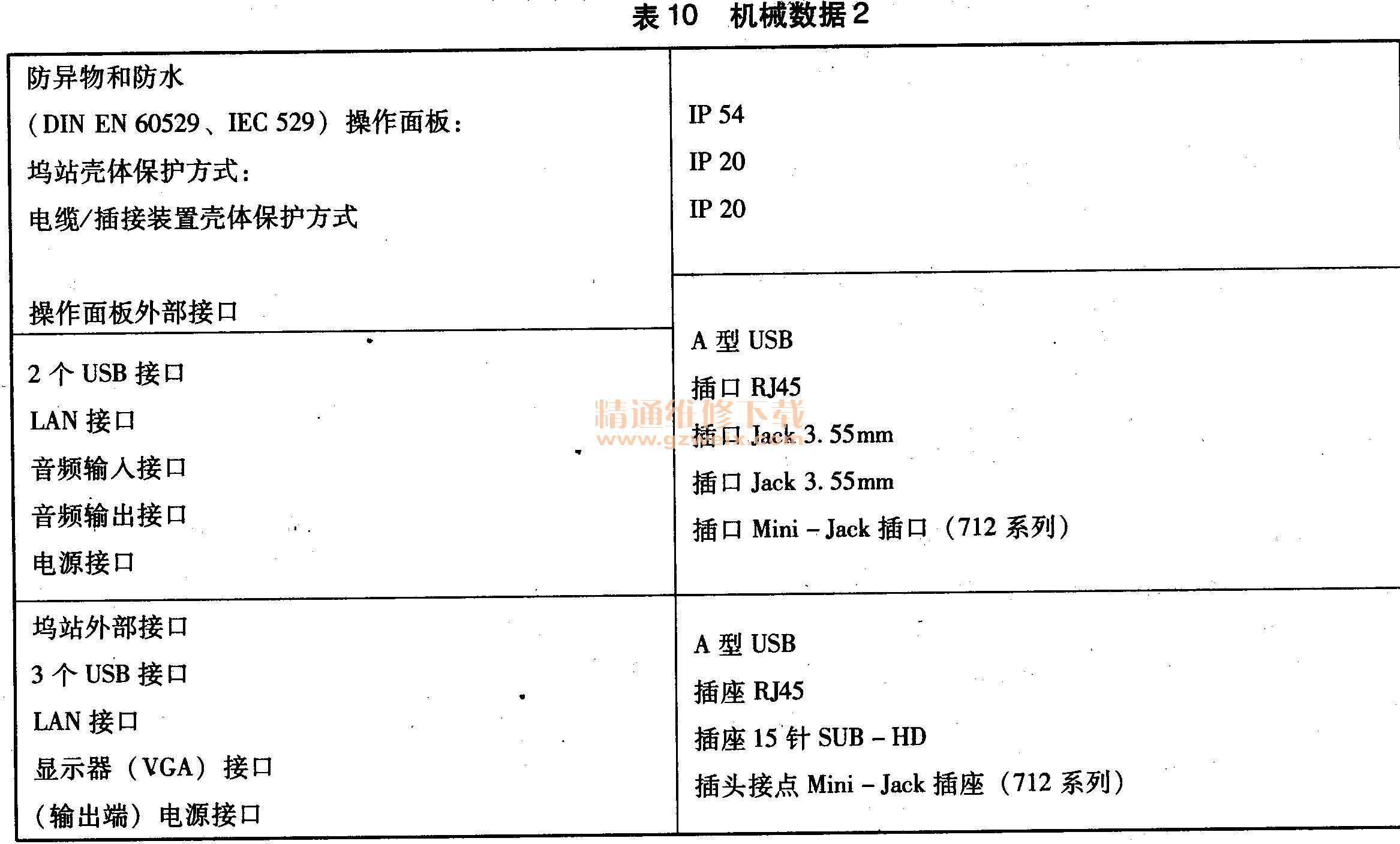

（2）机械数据（如表9、表10所示）



    提示：
    为了确保操作面板在跌落后的运行能力，已采取一系列主动和被动保护措施，这样可做到，在所有跌落情况的95％中能够无中断地继续运行，在其余跌落情况中可通过重新启动操作面板实现运行能力。
 （3）电气保护和安全性（如表11所示）
