8．故障查询的工作步骤
    发生休眠电流故障时执行下列工作步骤。
    ①为了缩小故障源的范围，用电流感应夹钳在通往前部和后部分电器的供电导线上进行测量，并在必要时在来自安全蓄电池接线柱的供电导线上进行测量。通过这种方式可以确定故障源位于哪个范围内。
    ②可以在相应的分电器上通过逐步拔出保险丝确定故障源。因为总线端K1. 30g在总线端K1. R断开30min或60min后被断开，所以故障查询必须集中在通过总线端K1. 30和总线端K1. 30g-f供电的组件上。
    9．对数显示解释
    通常示波器中的Y轴线性划分刻度。根据设置（单位／Div），一个刻度单元具有相同的数值。但是y轴除了线性显示外，也能够更改到对数比例尺。对数显示的优点是，更好地显示多个数量级的信号并因此能够更简单地探测较小的信号。
    为了能够把功率（参考大小1mw）换算成电流，必须始终参考一个定义的终端电阻：P = 10×log （PE/1mw）dB
    为电流和电压参数导出以下公式：AU = 20×Iog （1A/IE） dB

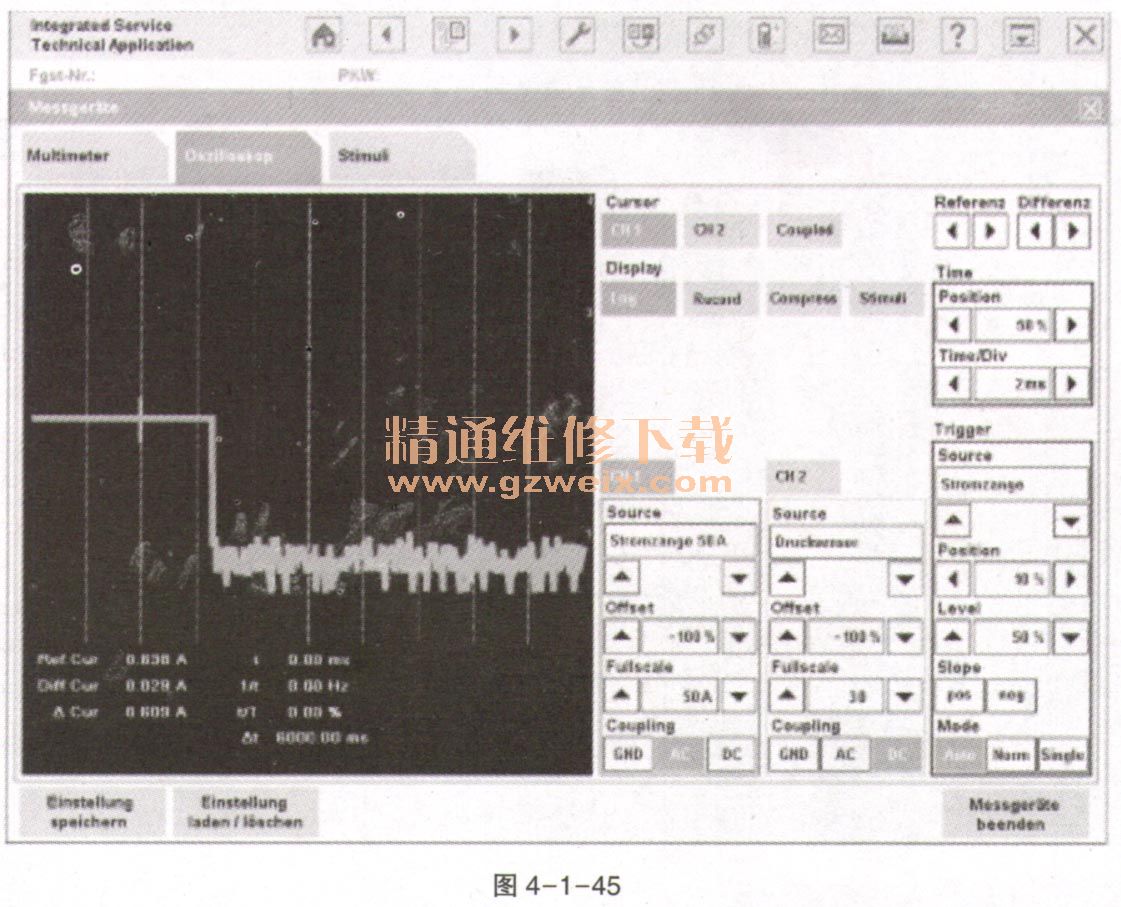

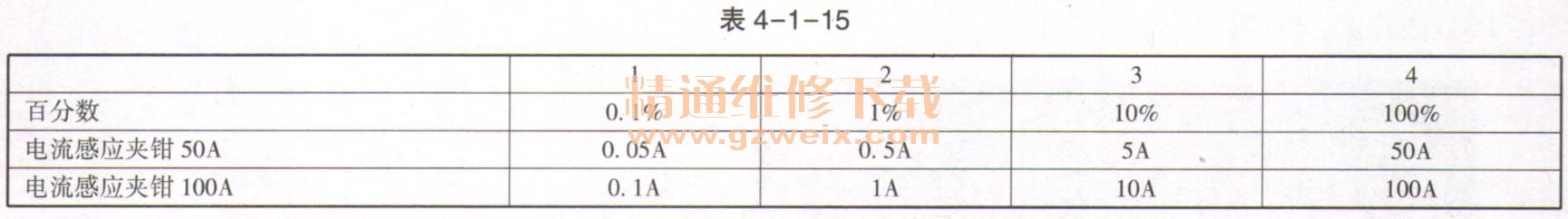

    举例：在对数显示时，显示范围始终从。至电流感应夹钳的最大值（满刻度）。将借助屏幕截图和接下来的表格解释Y轴。在时间范围（x轴）内，与线性显示相比没有任何变化。对数显示，Y轴解释，如图4-1-45所示和表4-1-15所示。
