（六）发电机示波器波形

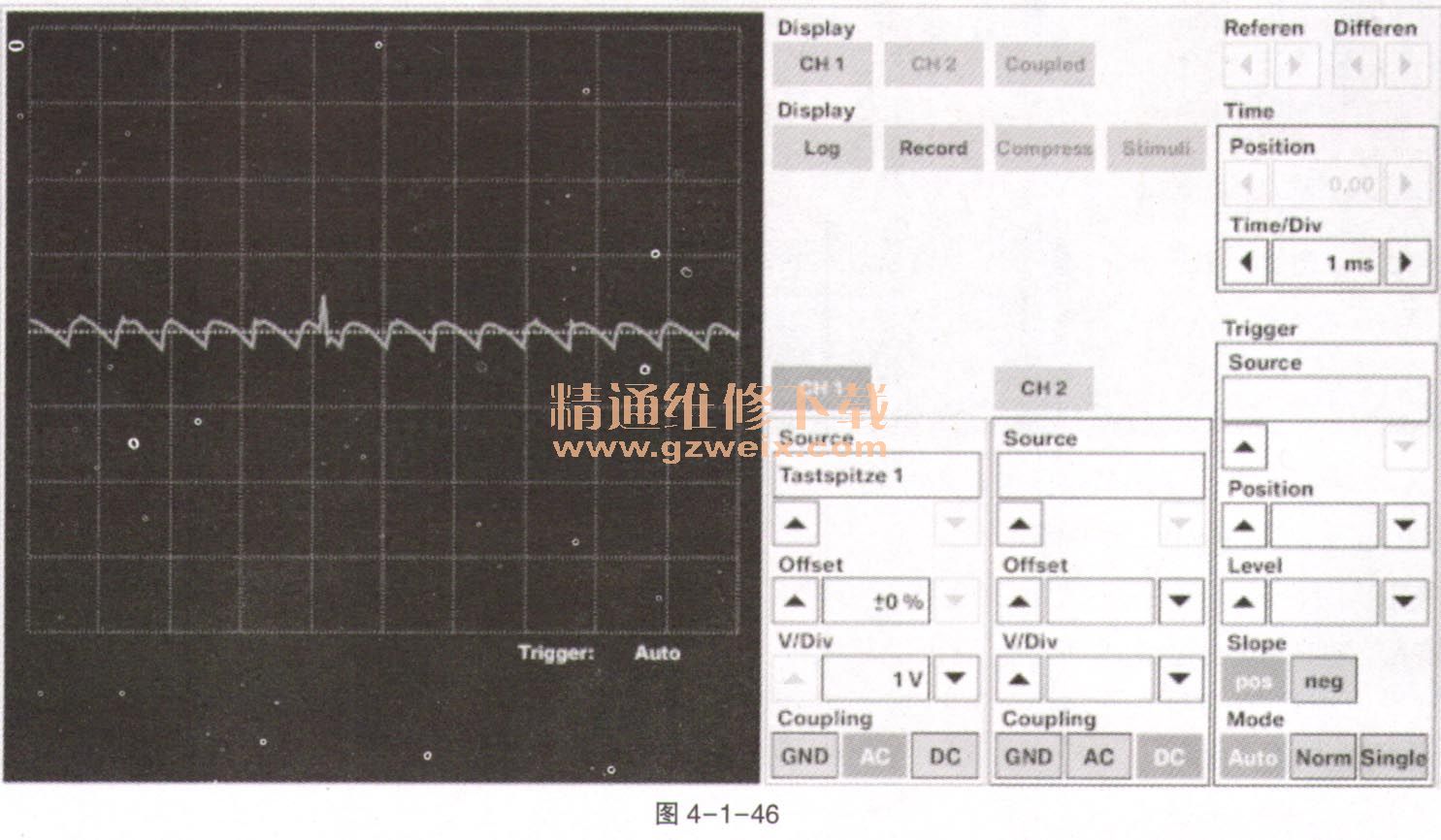

    图4-1-46表示的是发电机的正常电压波形。具体波形的高度取决于发电机的当前负荷。波的长度取决于转速。转速越高，波越短。
    （1）怠速且用电器接通时，正常的发电机图形接近于图4-1-46所示。

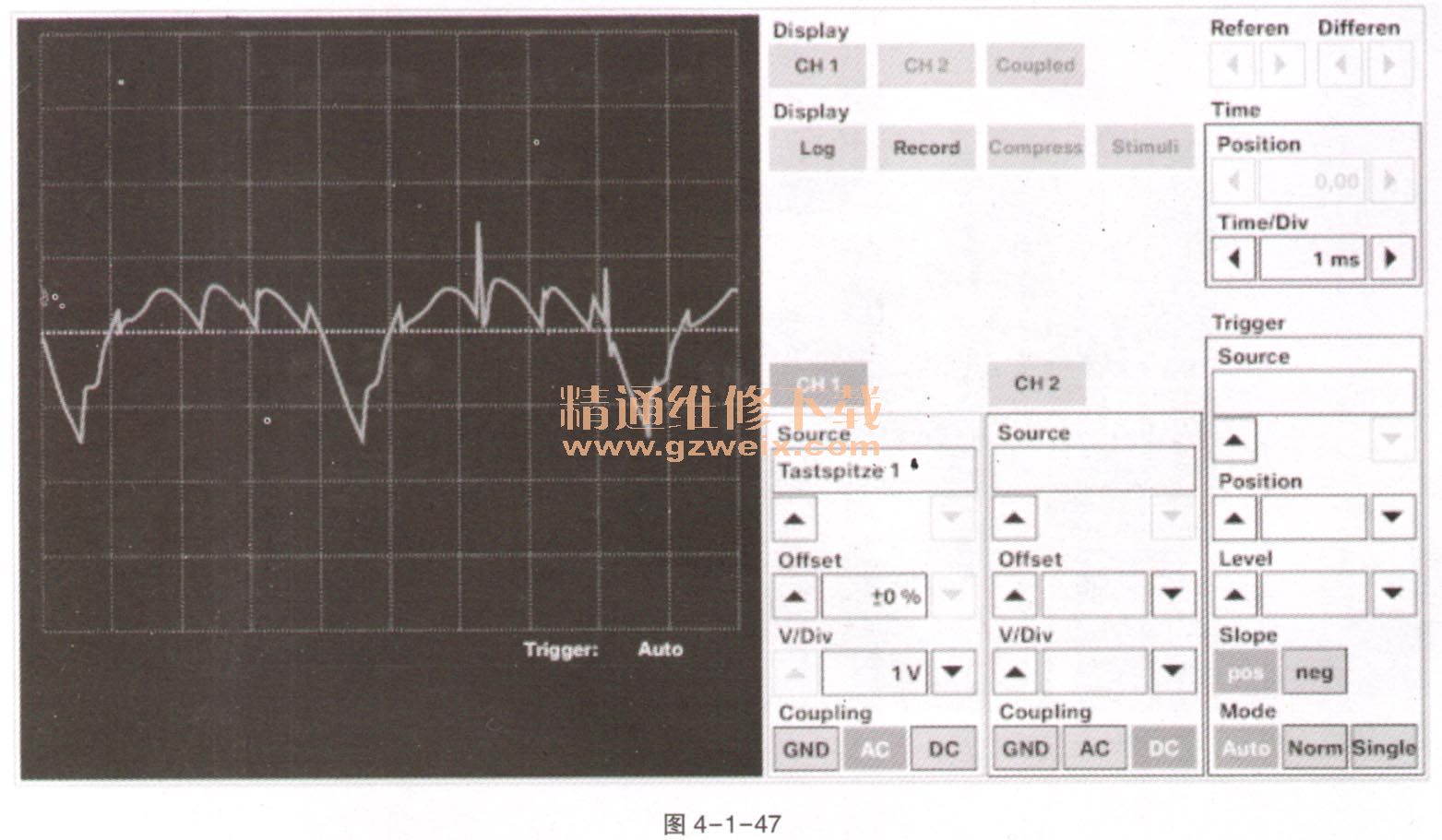

    （2）有故障发电机如图4-1-47所示，也取决于电流和转速，发电机，二极管损坏。

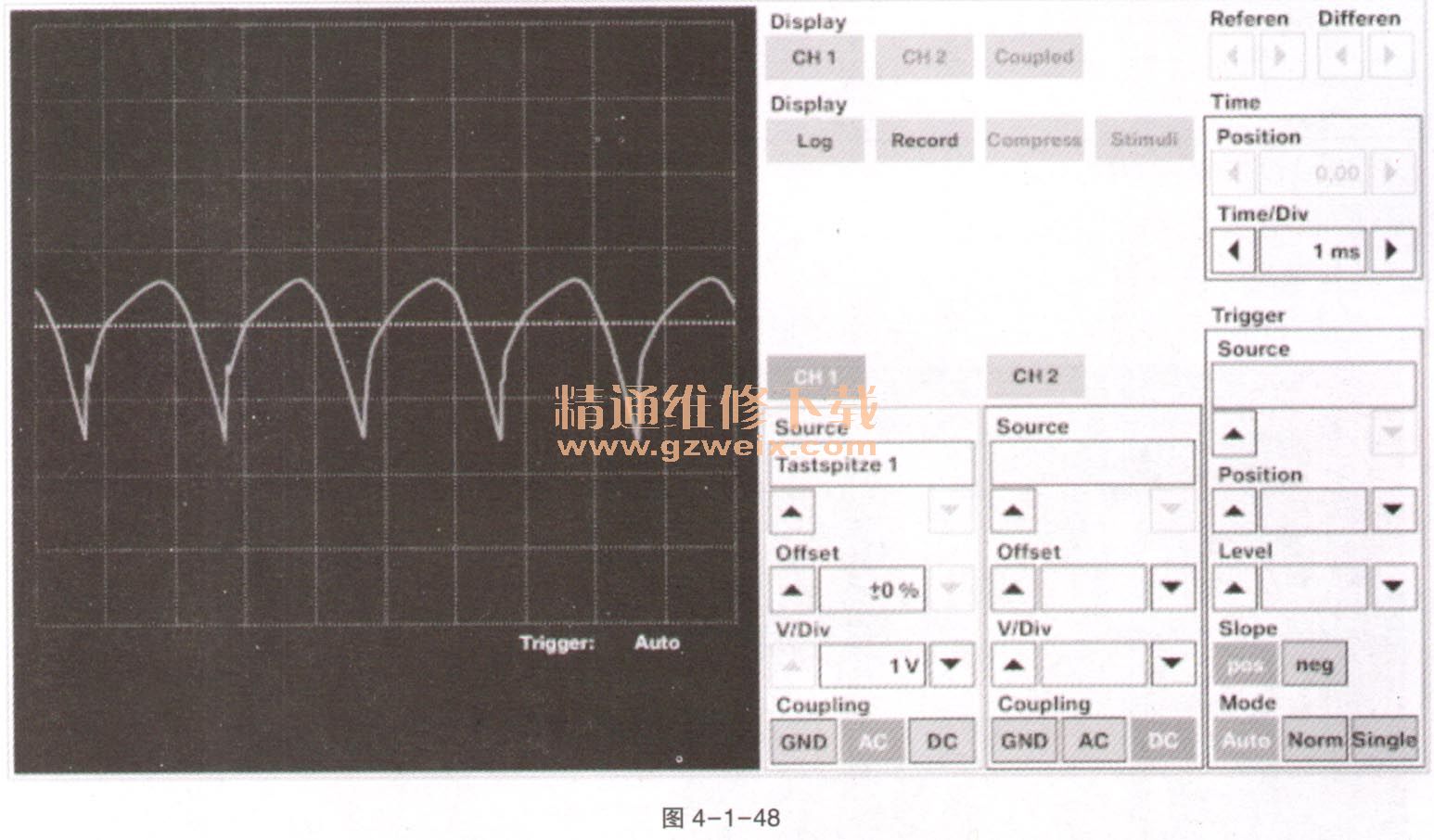

    （3）发电机线圈断开，如图4-1-48。
