2．前乘客侧后部、驾驶员侧后部、前乘客侧车门、驾驶员侧车门的登车照明灯
（1）概述。登车照明灯位于车门的下方区域内。它用于车辆外车门区域中的底板照明。

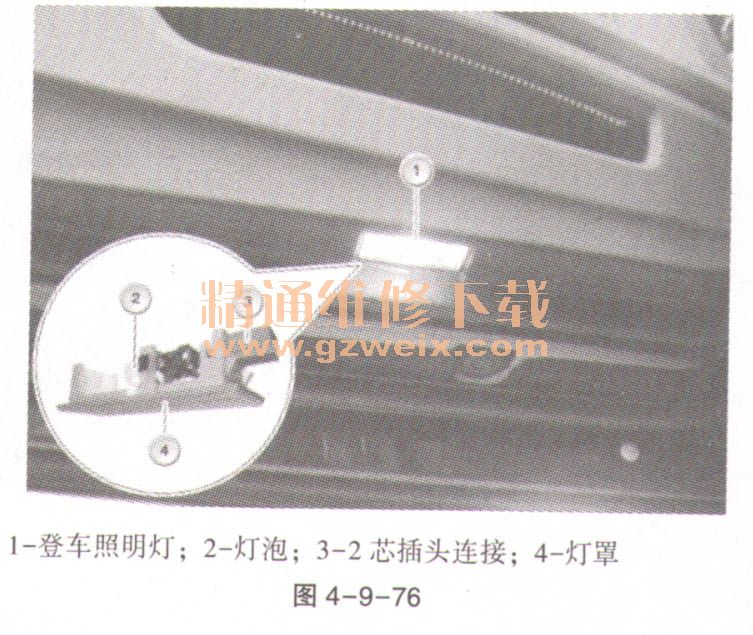

    （2）功能描述。脚部空间模块（FRM）或前部电子模块（FEM）通过一个输出端为所有登车照明灯供电。登车照明灯会随着车门开／关而打开或者关闭。如果在去锁的车辆上打开车门，门接点（霍尔传感器）的状态也会随着车辆关闭而改变。脚部空间模块或前部车身电子模块评估此状态，并打开登车照明灯。关闭车门时门接点的状态会再次改变。脚部空间模块或前部车身电子模块关闭登车照明灯，如图4-9-76所示。

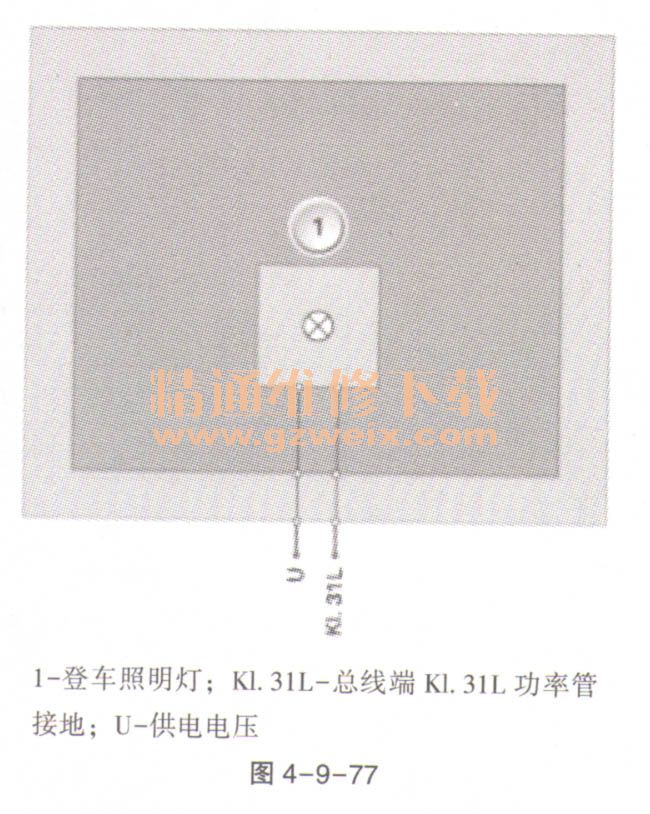

    （3）结构及内部连接。登车照明灯通过一个2芯插头连接与脚部空间模块（FRM）或前部车身电子模块（FEM）连接。脚部空间模块或前部车身电子模块给登车照明灯提供一个按脉冲宽度调制的信号（PWM信号），如图4-9-77所示。

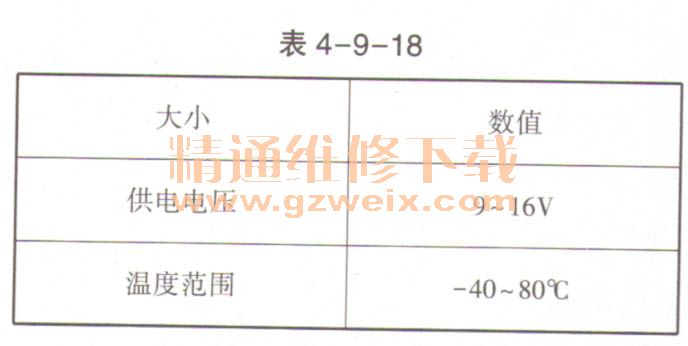

    （4）标准值。登车照明灯的标准值见表4-9-18。

    （5）诊断提示。
    一盏登车照明灯失灵时，预计将出现下列情况：脚部空间模块（FRM）或前部车身电子模块（FEM）内出现故障记录。
    可通过诊断系统对登车照明灯进行功能检查。同时所有脚部空间模块（FRM）的登车照明灯将通过一个按脉冲宽度调制的信号（PWM信号）控制。
